AOI đóng vai trò quan trọng trong kiểm tra ngoại quan PCB, nhưng phạm vi của công nghệ này vẫn tồn tại những giới hạn nhất định. Các hạn chế của AOI trở nên rõ ràng hơn với những lỗi không thể quan sát bằng camera, khuyết tật phụ thuộc vào chiều sâu hoặc các vấn đề liên quan đến đặc tính điện của PCB.

Nhận diện đúng hạn chế của AOI trong kiểm tra PCB không đồng nghĩa với việc loại bỏ AOI khỏi dây chuyền sản xuất. Với SotaVision, AI Vision có thể bổ sung khả năng nhận diện và phân tích bất thường, giúp doanh nghiệp mở rộng năng lực kiểm tra và xử lý hiệu quả hơn các điểm hạn chế của AOI. Bài viết phân tích 7 hạn chế của AOI và định hướng nâng cấp hệ thống kiểm tra PCB theo yêu cầu sản xuất thực tế.

Hạn Chế Của AOI Ở Đâu? Cơ Chế Kiểm Tra PCB Của AOI

Khả năng kiểm tra PCB của AOI phụ thuộc vào camera, ánh sáng, dữ liệu tham chiếu và quy tắc phân loại lỗi. Các yếu tố trên đồng thời tạo ra hạn chế của AOI khi hệ thống phải xử lý bề mặt phản chiếu, vùng bị che khuất hoặc dạng lỗi chưa có dữ liệu tham chiếu. Phân tích hạn chế của AOI là cơ sở quan trọng cho chiến lược nâng cấp hệ thống QC.

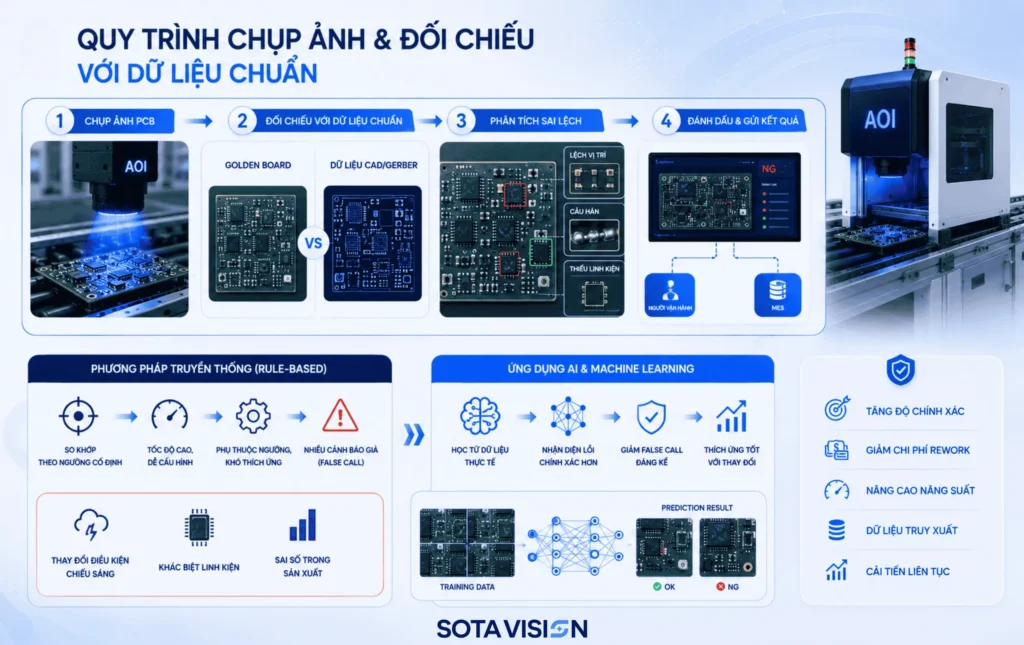

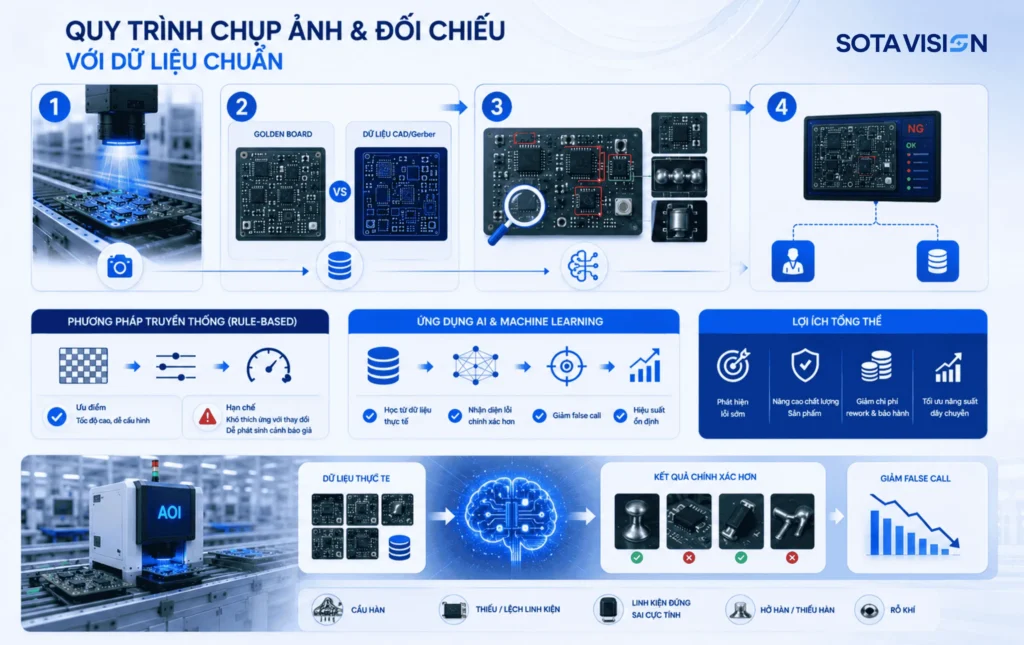

Cơ Chế Vận Hành Của AOI Trong Kiểm Tra PCB

AOI sử dụng hệ thống camera độ phân giải cao kết hợp nguồn sáng LED đa góc nhằm thu nhận hình ảnh bề mặt PCB sau quá trình lắp ráp linh kiện hoặc hàn reflow. Cơ chế thu nhận hình ảnh quyết định trực tiếp đến phạm vi phát hiện lỗi, đồng thời tạo ra một số hạn chế của AOI liên quan đến góc quan sát, đặc tính bề mặt và điều kiện ánh sáng.

Về phương pháp lập trình, hệ thống AOI thường sử dụng hai hướng tiếp cận chính:

• Phương pháp golden board: Một PCB đạt chuẩn được lựa chọn làm mẫu tham chiếu. Hệ thống AOI đối chiếu hình ảnh và đặc điểm của từng PCB sản xuất với mẫu chuẩn nhằm xác định sai lệch. Cách tiếp cận này thiết lập tiêu chuẩn kiểm tra trực quan, đồng thời có thể phát sinh hạn chế của AOI khi ngoại quan sản phẩm thay đổi giữa các lô hoặc thiết kế PCB có nhiều biến thể.
• Phương pháp dựa trên dữ liệu CAD và thông số thiết kế: AOI sử dụng dữ liệu kỹ thuật nhằm xây dựng profile kiểm tra cho từng vị trí linh kiện, pad và khu vực cần kiểm soát. Phương pháp này giảm sự phụ thuộc vào mẫu vật lý, đồng thời vẫn tồn tại hạn chế của AOI liên quan đến quá trình cập nhật chương trình khi thiết kế PCB thay đổi.

Xem thêm: Hệ Thống AOI Hoạt Động Như Thế Nào? Giải Thích Chi Tiết

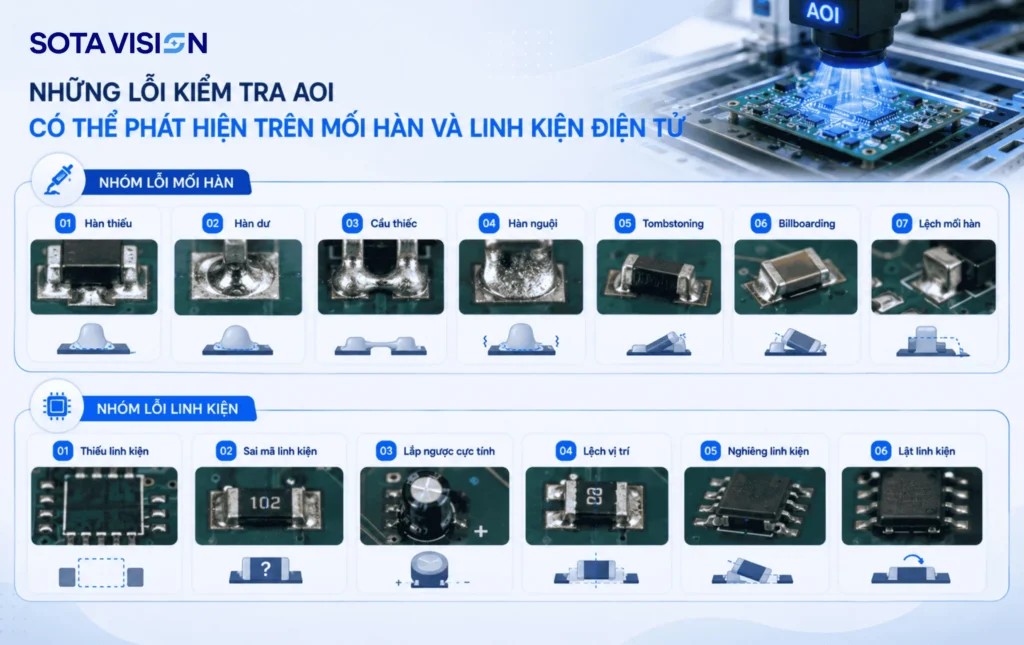

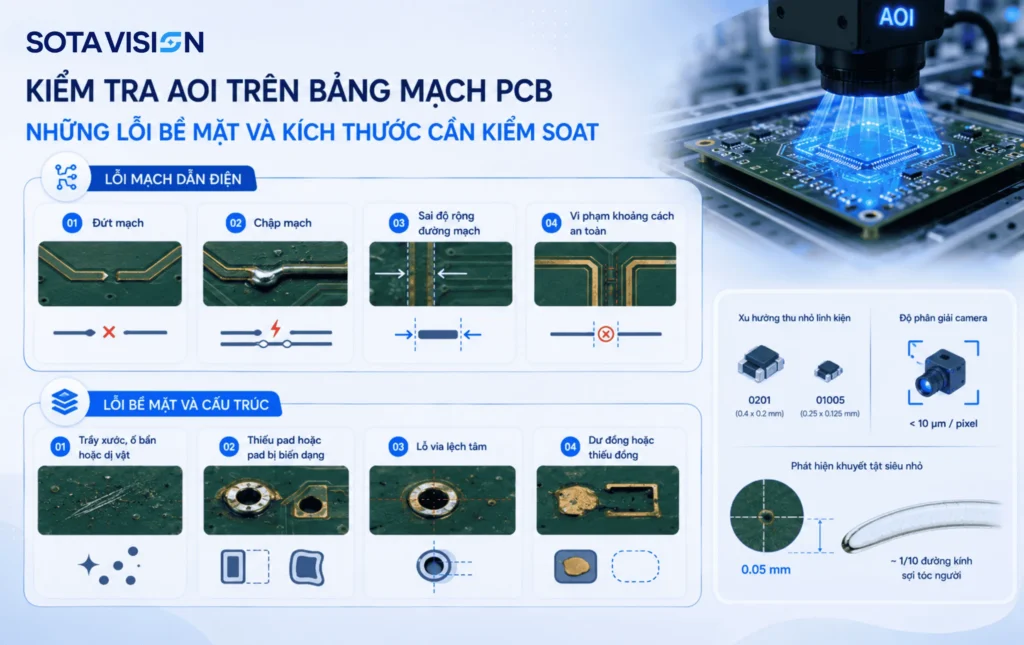

Các Nhóm Lỗi PCB AOI Có Khả Năng Phát Hiện Hiệu Quả

AOI phát huy hiệu quả cao với các khuyết tật có thể quan sát trực tiếp qua camera, không bị che khuất bởi linh kiện hoặc lớp vật liệu khác. Phạm vi phát hiện trực quan giúp AOI kiểm soát nhiều nhóm lỗi PCB phổ biến, đồng thời cũng cho thấy ranh giới giữa khả năng phát hiện và hạn chế của AOI. Các nhóm lỗi AOI có khả năng nhận diện hiệu quả gồm:

• Lỗi bề mặt PCB: trầy xước, vết ố, đứt mạch, sai lệch độ rộng đường mạch (trace width).
• Lỗi vị trí linh kiện: thiếu linh kiện, đặt sai vị trí, lệch hướng, sai cực tính hoặc sai định hướng linh kiện.
• Lỗi hàn có thể quan sát trực tiếp: hàn thiếu, hàn dư, cầu hàn, chân hàn không đạt yêu cầu về độ ướt.

Giới Hạn Vật Lý Của Công Nghệ AOI Trong Kiểm Tra PCB

Về bản chất, AOI là công nghệ kiểm tra dựa trên nguyên lý quan sát trực tiếp theo đường truyền ánh sáng (line of sight). Các khu vực nằm ngoài trường nhìn của camera, bị linh kiện che khuất hoặc nằm sâu bên trong cấu trúc vật liệu đều vượt quá phạm vi quan sát của hệ thống. Đây là giới hạn vật lý cốt lõi của công nghệ quang học, đồng thời lý giải tính hệ thống của 7 hạn chế của AOI được phân tích trong bài viết.

Hạn Chế Của AOI #1: Không Kiểm Tra Được Mối Hàn Ẩn Dưới BGA, QFN Và LGA

Hạn chế của AOI đầu tiên và cũng là hạn chế được nhắc đến nhiều nhất trong ngành sản xuất PCB liên quan đến khả năng quan sát các mối hàn nằm ẩn dưới linh kiện gắn đáy. Với sự phổ biến ngày càng tăng của BGA, QFN và LGA trong thiết kế điện tử hiện đại, hạn chế trên ảnh hưởng trực tiếp đến độ tin cậy của quy trình kiểm tra chất lượng.

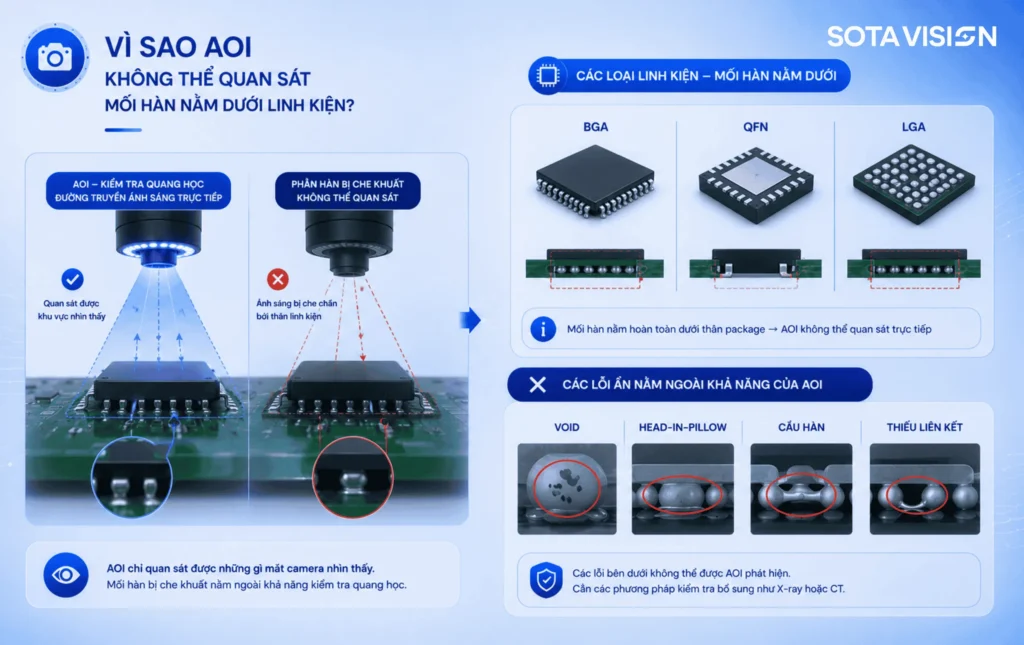

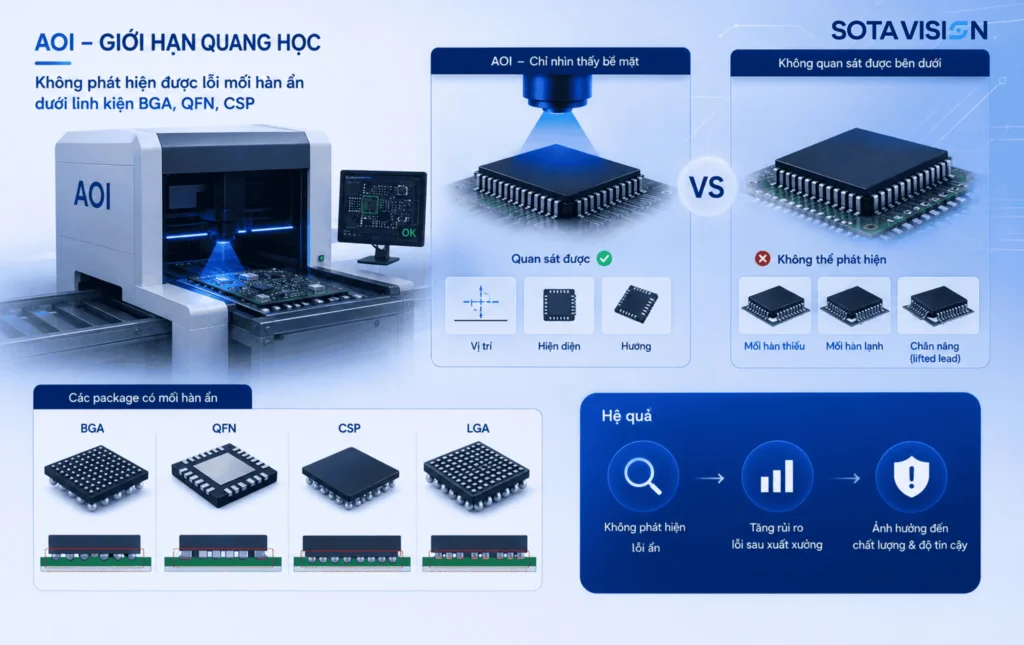

Vì Sao AOI Không Thể Quan Sát Các Mối Hàn Nằm Dưới Linh Kiện?

Hạn chế của AOI với BGA, QFN và LGA bắt nguồn từ nguyên lý kiểm tra quang học theo đường truyền ánh sáng trực tiếp. Camera chỉ thu nhận được những khu vực có khả năng tiếp cận về mặt thị giác; phần mối hàn nằm dưới thân package bị che khuất hoàn toàn sẽ không thể được đánh giá trực tiếp. V

ới BGA và LGA, các điểm hàn nằm phía dưới toàn bộ package; với QFN và các linh kiện bottom-terminated, phần lớn kết nối cũng nằm dưới thân linh kiện. Do đó, hạn chế của AOI trong kiểm tra PCB xuất hiện ngay cả khi hệ thống được trang bị camera độ phân giải cao hoặc cấu hình AOI 3D.

Xét về phạm vi kiểm tra, AOI vẫn có thể đánh giá sự hiện diện, vị trí, hướng đặt và một số đặc điểm bên ngoài của BGA, QFN, LGA, song không thể xác nhận trực tiếp chất lượng các mối hàn bị che khuất. Những khuyết tật như void, head-in-pillow, cầu hàn hoặc thiếu liên kết bên dưới package vì thế nằm ngoài khả năng kiểm tra quang học thông thường.

Rủi Ro Bỏ Sót Lỗi Hàn Ẩn Khi Chỉ Sử Dụng AOI

Khi doanh nghiệp sử dụng AOI làm phương pháp kiểm tra duy nhất, phạm vi kiểm soát chất lượng vẫn tồn tại khoảng trống với các khuyết tật không thể quan sát bằng hình ảnh quang học. Hạn chế của AOI thể hiện rõ ở các mối hàn ẩn, đặc biệt dưới BGA, QFN và LGA, nơi camera không thể quan sát trực tiếp cấu trúc liên kết.

• Void (bọt khí) bên trong mối hàn, làm giảm khả năng dẫn nhiệt và dẫn điện
• Cầu hàn ẩn giữa các chân linh kiện sát nhau
• Mối hàn không đủ thể tích hoặc không tiếp xúc hoàn toàn với pad

Theo AllPCB, đây chính là một trong những hạn chế của AOI rõ ràng nhất: công nghệ này không thể phát hiện lỗi nội bộ như void trong PCB đa lớp hay mối hàn ẩn dưới các gói BGA

Kết Hợp AOI Và AXI Để Khắc Phục Hạn Chế Của AOI

Giải pháp cho hạn chế của AOI được khuyến nghị phổ biến nhất trong ngành là bổ sung AXI (Automated X-ray Inspection) cho các dòng sản phẩm sử dụng linh kiện gắn đáy. Khác với AOI, tia X có khả năng xuyên qua thân linh kiện để quan sát trực tiếp cấu trúc mối hàn bên dưới.

Tiêu chí	AOI	AXI
Phạm vi quan sát	Bề mặt, mối hàn lộ thiên	Xuyên qua linh kiện, mối hàn ẩn
Phát hiện void, cầu hàn ẩn	Không	Có
Tốc độ kiểm tra	Nhanh	Chậm hơn, chi phí đầu tư cao hơn
Vai trò trong dây chuyền	Kiểm tra 100% sản lượng	Kiểm tra chọn mẫu hoặc bo mạch có BGA

Nhiều nhà máy áp dụng mô hình kết hợp: AOI kiểm tra 100% sản lượng cho lỗi bề mặt, còn AXI được lấy mẫu thống kê trên các bo mạch có linh kiện gắn đáy, theo mô tả từ PCBSync.

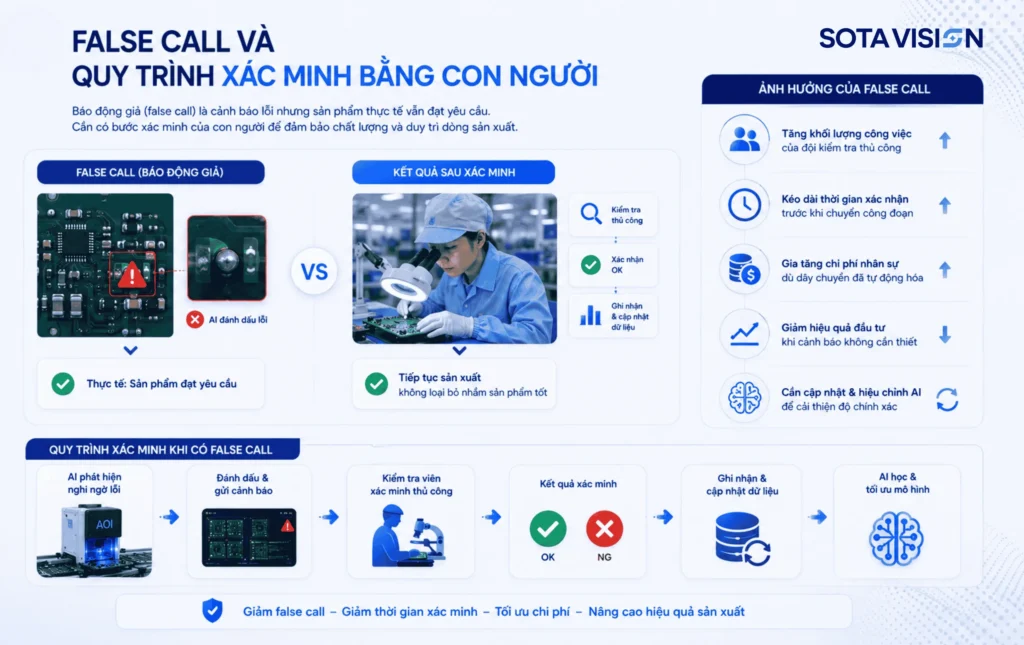

Hạn Chế Của AOI #2: False Call Cao Làm Tăng Tải Kiểm Tra Và Chi Phí QC

Một trong những hạn chế của AOI gây tốn kém nhất trên thực tế không nằm ở việc bỏ sót lỗi, mà ở điều ngược lại: cảnh báo sai, hay còn gọi là false call. Đây là tình trạng AOI gắn nhãn lỗi cho những bo mạch thực chất vẫn đạt chuẩn, buộc nhân sự phải tái kiểm tra thủ công.

Những Yếu Tố Làm Gia Tăng False Call Của Hệ Thống AOI

Hạn chế của AOI liên quan đến false call thường xuất phát từ những yếu tố kỹ thuật lặp lại trong quá trình thiết lập và vận hành hệ thống. Khi tiêu chí kiểm tra không đủ linh hoạt trước các biến động tự nhiên của sản xuất, hạn chế của AOI có thể biểu hiện qua việc gia tăng cảnh báo NG dù sản phẩm vẫn đáp ứng tiêu chuẩn chất lượng:

• Dung sai lập trình quá chặt so với biến động tự nhiên của quy trình sản xuất, khiến các sai lệch nhỏ vẫn nằm trong giới hạn chấp nhận bị hệ thống đánh dấu NG.
• Biến động ánh sáng giữa các lô sản xuất hoặc theo thời gian sử dụng đèn LED làm thay đổi đặc điểm hình ảnh, từ đó gia tăng false call và làm rõ hơn hạn chế của AOI về độ ổn định của điều kiện quang học.
• Sai lệch nhỏ về hình dạng, màu sắc linh kiện giữa các lô vật tư có thể tạo ra khác biệt hình ảnh dù vẫn nằm trong dung sai kỹ thuật, khiến hệ thống phát sinh cảnh báo không chính xác.

Theo hồ sơ sáng chế được công bố trên USPTO, các thuật toán AOI được tối ưu tốt vẫn có thể đánh trượt khoảng 3 đến 15% số bo mạch, và trong một số cấu hình, tới 98% các trường hợp bị đánh trượt này được xác nhận là false call sau khi nhân viên kiểm tra lại. Vì vậy, kiểm soát false call giữ vai trò quan trọng trong quá trình đánh giá hạn chế của AOI và tối ưu hiệu quả kiểm tra PCB.

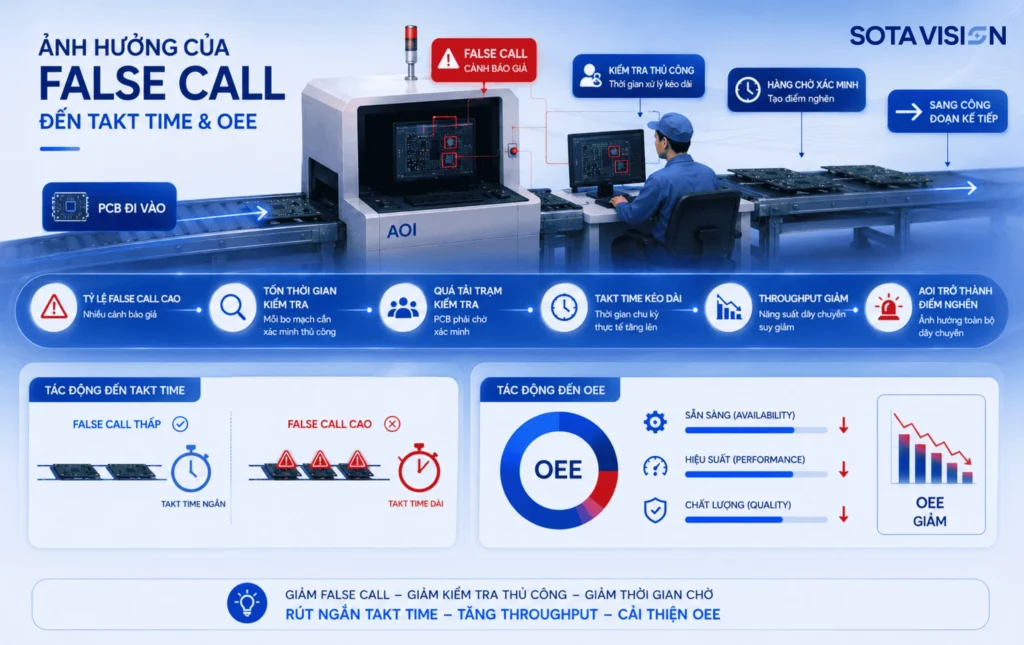

False Call Tạo Ra Những Chi Phí Vận Hành Nào?

Theo Siemens Digital Industries Software, tại nhiều dây chuyền SMT, khoảng 30%–80% số bo mạch bị AOI cảnh báo lỗi có thể vẫn đạt tiêu chuẩn sau quá trình nhân viên kiểm tra lại. Tỷ lệ false call cao là một hạn chế của AOI đáng chú ý, đặc biệt với các hệ thống phụ thuộc nhiều vào ngưỡng kiểm tra và bộ quy tắc cố định.

Những hệ quả cụ thể bao gồm:

• Nhân sự phải dành phần lớn thời gian mỗi ca để rà soát hình ảnh cảnh báo.
• Chi phí vận hành ẩn tăng cao: một nghiên cứu tình huống được Orbotech thực hiện ước tính chi phí xử lý cảnh báo sai vào khoảng 7.000 USD mỗi panel mỗi năm.
• Hiện tượng mệt mỏi cảnh báo (alarm fatigue): khi tỷ lệ cảnh báo sai quá cao, nhân viên có xu hướng giảm mức độ tập trung, làm tăng nguy cơ bỏ sót lỗi thật trong những lần kiểm tra tiếp theo.

Tối Ưu False Call Là Yếu Tố Quan Trọng Khi Đánh Giá Hiệu Quả AOI

Tỷ lệ false call cần được đưa vào hệ tiêu chí đánh giá ngay từ giai đoạn lựa chọn và triển khai thiết bị. Theo APTPCB, một quy trình AOI được hiệu chỉnh tốt hướng tới false call dưới 500 PPM.

Tỷ lệ false call cao phản ánh rõ hạn chế của AOI về khả năng cân bằng giữa độ nhạy phát hiện và tính ổn định của kết quả kiểm tra. False call gia tăng kéo theo khối lượng tái kiểm, chi phí nhân sự và nguy cơ alarm fatigue, qua đó làm giảm hiệu quả tổng thể của hệ thống.

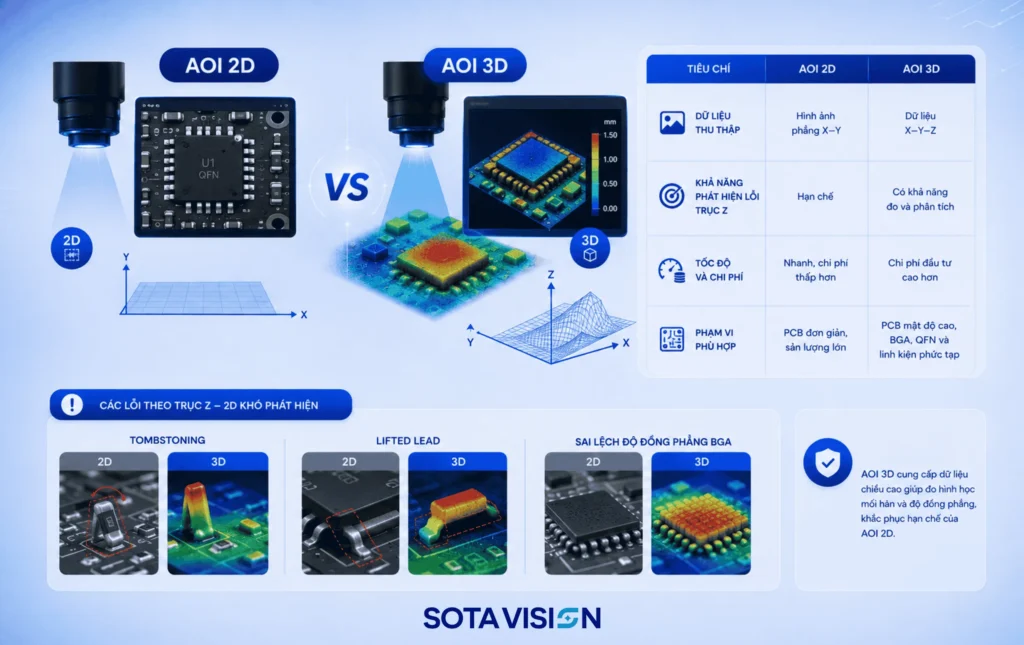

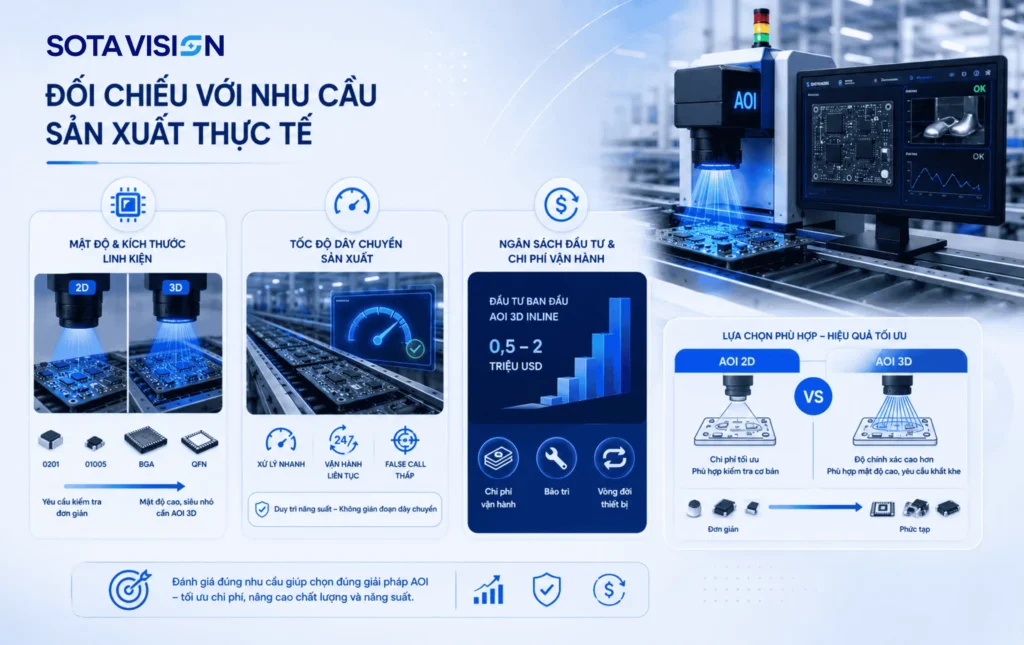

Hạn Chế Của AOI #3: AOI 2D Khó Nhận Diện Các Khuyết Tật Theo Trục Z

Hạn chế của AOI đáng chú ý với các hệ thống AOI 2D nằm ở khả năng thu nhận thông tin chiều cao, khiến nhiều bất thường theo trục Z khó được nhận diện chính xác. AOI 2D chủ yếu sử dụng hình ảnh phẳng theo hai chiều X–Y, phù hợp với các lỗi ngoại quan có thể quan sát trực tiếp.

Ngược lại, AOI 3D bổ sung dữ liệu chiều cao theo trục Z thông qua nhiều camera, structured light, quét laser hoặc công nghệ Moiré dịch pha, qua đó hỗ trợ đo hình học mối hàn và độ đồng phẳng linh kiện. Sự khác biệt về dữ liệu thu nhận là nguyên nhân quan trọng tạo nên hạn chế của AOI 2D.

Tiêu chí	AOI 2D	AOI 3D
Dữ liệu thu thập	Hình ảnh phẳng X–Y	Dữ liệu X–Y–Z
Khả năng phát hiện lỗi trục Z	Hạn chế	Có khả năng đo và phân tích
Tốc độ và chi phí	Nhanh, chi phí thấp hơn	Chi phí đầu tư cao hơn
Phạm vi phù hợp	PCB đơn giản, sản lượng lớn	PCB mật độ cao, BGA, QFN và linh kiện phức tạp

Hạn chế của AOI 2D thể hiện rõ với các lỗi như tombstoning, lifted lead và sai lệch độ đồng phẳng của BGA. Tombstoning tạo ra thay đổi về chiều cao của linh kiện; lifted lead liên quan trực tiếp đến trạng thái nâng khỏi pad; còn coplanarity của BGA đòi hỏi dữ liệu chiều cao tại từng điểm hàn. Những đặc điểm hình học theo trục Z khó được đánh giá đầy đủ từ một hình ảnh phẳng.

Hạn Chế Của AOI #4: Phụ Thuộc Vào Quy Tắc Và Dữ Liệu Kiểm Tra Được Thiết Lập Trước

Hạn chế của AOI mang tính hệ thống xuất phát từ phương thức thiết lập tiêu chí kiểm tra dựa trên dữ liệu và quy tắc được xác định trước. AOI truyền thống đối chiếu hình ảnh thực tế với mẫu chuẩn, dữ liệu CAD hoặc ngưỡng kiểm tra đã lập trình.

Giới Hạn Của Phương Pháp Golden Board Và So Khớp Mẫu

Phương pháp golden board sử dụng một PCB đạt chuẩn làm mẫu tham chiếu cho quá trình kiểm tra các bo mạch tiếp theo. AOI đối chiếu hình ảnh sản phẩm thực tế với hình ảnh của mẫu chuẩn nhằm xác định sai lệch.

Hạn chế của AOI tiếp tục thể hiện rõ với môi trường sản xuất có tần suất thay đổi thiết kế cao. Mỗi thay đổi về layout, linh kiện, tiêu chuẩn ngoại quan hoặc yêu cầu kiểm tra đều có thể kéo theo nhu cầu cập nhật chương trình AOI. PCBWay xác định việc lập trình lại sau mỗi thay đổi là một hạn chế của của AOI, đồng thời hệ thống truyền thống chủ yếu phát hiện các dạng lỗi đã được thiết lập trước.

Chi Phí Lập Trình Và Cập Nhật AOI Khi Thiết Kế PCB Thay Đổi

Mỗi lần thiết kế PCB thay đổi, dù chỉ là điều chỉnh nhỏ về vị trí linh kiện hoặc thay đổi nhà cung cấp linh kiện, chương trình kiểm tra AOI thường cần được cập nhật lại. Quá trình này bao gồm:

• Nhập lại dữ liệu vị trí linh kiện (pick and place) và file Gerber
• Quét lại bo mạch mẫu đạt chuẩn để huấn luyện mô hình so khớp
• Kiểm tra và tinh chỉnh ngưỡng phát hiện cho từng loại linh kiện mới

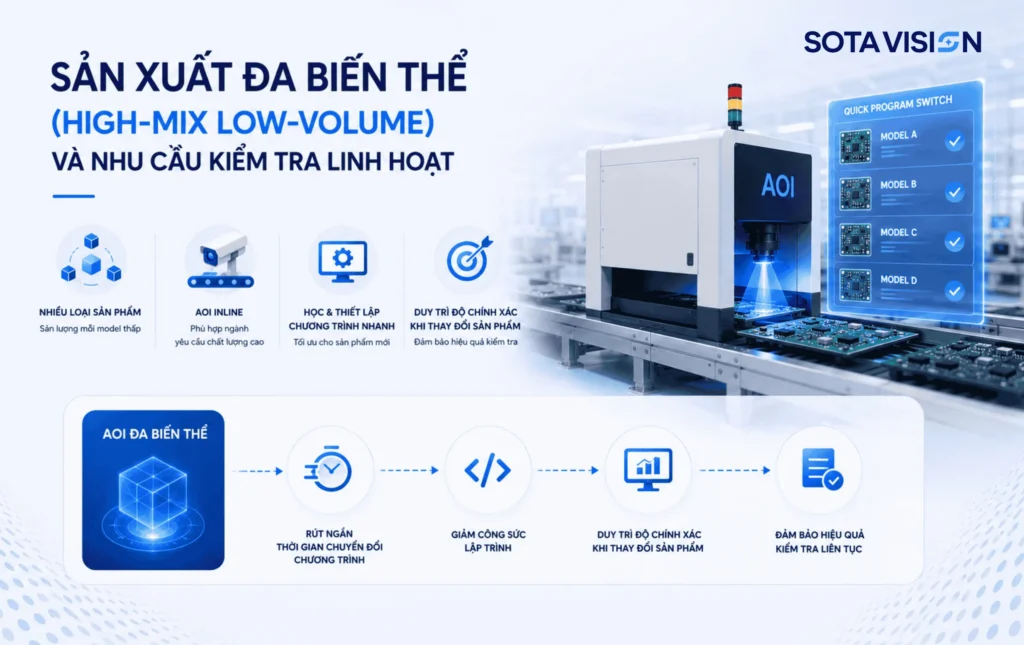

Với các nhà máy sản xuất theo mô hình đơn hàng nhỏ, đa dạng sản phẩm (high mix, low volume), khối lượng công việc lập trình lại này tạo ra một hạn chế của AOI về mặt vận hành, làm tăng thời gian chuẩn bị trước khi dây chuyền có thể chạy ổn định.

Hạn Chế Của AOI Khi Đối Mặt Với Các Dạng Lỗi Chưa Từng Được Khai Báo

AOI chủ yếu phát hiện những khuyết tật đã được lập trình và định nghĩa trước. Vì vậy, các dạng khuyết tật chưa xuất hiện trong dữ liệu tham chiếu hoặc chưa được kỹ sư xây dựng tiêu chí nhận diện có nguy cơ bị bỏ sót, qua đó làm rõ hạn chế của AOI về khả năng thích ứng với lỗi mới.

Hạn chế của AOI tại khía cạnh này mang tính cấu trúc, khác với các giới hạn xuất phát từ khả năng quan sát quang học. Sự phụ thuộc vào dữ liệu tham chiếu và quy tắc kiểm tra khiến hạn chế của AOI trong kiểm tra PCB trở nên rõ rệt hơn với sản phẩm mới, thiết kế phức tạp hoặc dây chuyền có nhiều biến thể.

Hạn Chế Của AOI #5: Độ Ổn Định Kiểm Tra Phụ Thuộc Vào Điều Kiện Hình Ảnh

AOI vận hành dựa trên hình ảnh, vì vậy chất lượng và độ ổn định của điều kiện chụp ảnh có ảnh hưởng trực tiếp đến độ chính xác kiểm tra. Hạn chế của AOI liên quan đến điều kiện hình ảnh thường chưa được đánh giá đầy đủ ở giai đoạn lựa chọn thiết bị, song có thể tác động đáng kể đến tính ổn định của hệ thống và hiệu quả vận hành thực tế.

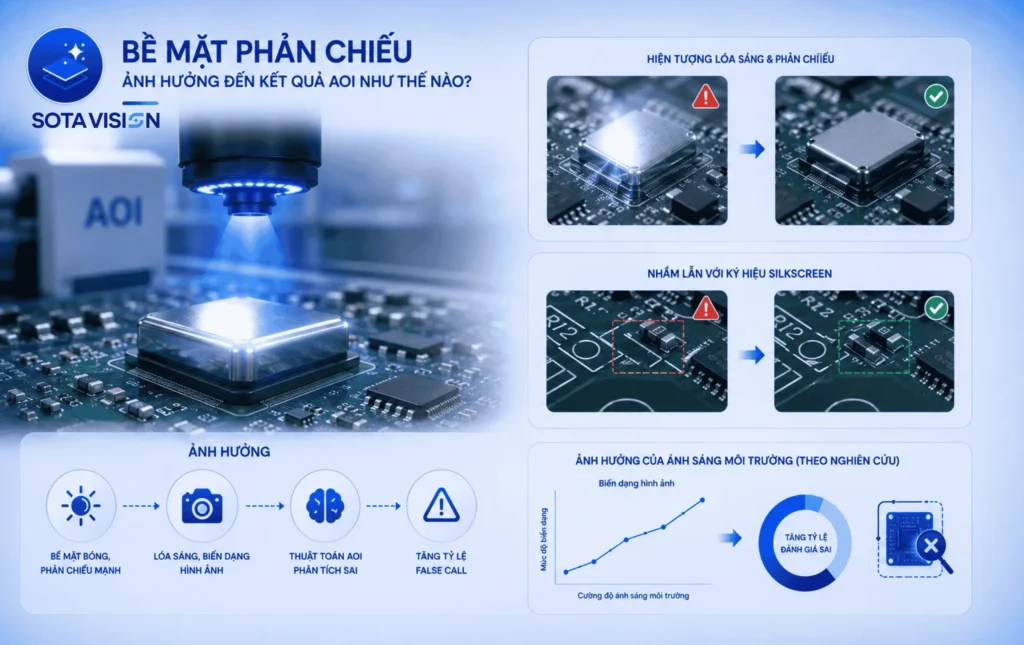

Bề Mặt Phản Chiếu Ảnh Hưởng Đến Kết Quả AOI Như Thế Nào?

Các linh kiện có bề mặt bóng, mạ thiếc sáng, hoặc vỏ kim loại phản chiếu ánh sáng mạnh dễ tạo ra hiện tượng lóa sáng trong hình ảnh thu được, khiến thuật toán khó phân biệt được ranh giới thực của linh kiện. Thuật toán xử lý ảnh của AOI đôi khi có thể nhầm lẫn giữa linh kiện và các ký hiệu in trên lớp silkscreen, dẫn đến cảnh báo sai.

Một nghiên cứu công bố trên arXiv về phát hiện lỗi PCB bằng thị giác máy cũng chỉ ra rằng các hạn chế của AOI hiện tại là dễ bị ảnh hưởng bởi ánh sáng môi trường xung quanh, gây ra sự biến dạng đáng kể trong hình ảnh thu được và làm tăng tỷ lệ đánh giá sai trong quá trình kiểm tra.

Bóng Đổ Và Chênh Lệch Chiều Cao Có Thể Làm Sai Lệch Kết Quả Kiểm Tra

Những linh kiện có chiều cao lớn nhô lên khỏi bề mặt PCB thường tạo ra bóng đổ xuống các khu vực xung quanh, đặc biệt khi ánh sáng chiếu từ một góc nhất định. Những vùng bóng đổ này đôi khi bị hệ thống nhận diện nhầm thành bất thường, dù thực chất bo mạch không có lỗi. Ngoài ra, khi độ tương phản giữa các chi tiết trên hình ảnh quá thấp, camera cũng có thể bỏ sót những lỗi hạn chế của AOI thực sự tồn tại.

Hiệu Chuẩn Ánh Sáng Và Bảo Trì Là Yếu Tố Duy Trì Độ Ổn Định AOI

Để giảm thiểu hạn chế của AOI liên quan đến điều kiện hình ảnh, các nhà máy cần duy trì quy trình bảo trì định kỳ, bao gồm:

• Kiểm tra và hiệu chuẩn cường độ đèn LED theo lịch cố định, vì cường độ ánh sáng suy giảm dần theo thời gian sử dụng
• Vệ sinh ống kính camera thường xuyên để tránh bụi bẩn làm mờ hình ảnh
• Điều chỉnh góc chiếu sáng phù hợp với từng loại bo mạch, đặc biệt với các thiết kế có nhiều linh kiện chiều cao khác nhau

Hạn Chế Của AOI #6: Không Đánh Giá Được Chất Lượng Điện Và Hiệu Năng Chức Năng PCB

Hạn chế của AOI thường xuất hiện tại ranh giới giữa kiểm tra ngoại quan và đánh giá chức năng thực tế của PCB. Bo mạch có thể đáp ứng đầy đủ tiêu chí hình ảnh dưới hệ thống AOI nhưng vẫn tồn tại lỗi điện hoặc vấn đề chức năng chỉ bộc lộ qua quá trình kiểm tra chuyên sâu và vận hành thực tế.

AOI Và ICT Đánh Giá Hai Khía Cạnh Chất Lượng PCB Khác Nhau

AOI tập trung vào kiểm tra ngoại quan PCB, bao gồm hình dạng, vị trí, hướng đặt và sự hiện diện của linh kiện, cùng các đặc điểm có thể quan sát trực tiếp trên mối hàn. Hạn chế của AOI nằm ở phạm vi đánh giá hình ảnh: hệ thống không thể xác nhận trực tiếp các đặc tính điện hoặc khả năng hoạt động thực tế của bo mạch.

ICT (In-Circuit Testing) tiếp cận chất lượng PCB từ góc độ điện học, thông qua đo dòng điện, điện trở, tín hiệu và các thông số tại từng điểm kiểm tra. Sự khác biệt về phạm vi kiểm tra cho thấy hạn chế của AOI không thể được khắc phục chỉ bằng việc tăng độ phân giải hình ảnh. AOI và ICT cần được xem là hai lớp kiểm tra bổ trợ, giúp doanh nghiệp giảm hạn chế của AOI trong kiểm tra PCB và nâng cao độ bao phủ của hệ thống QC.

Vì Sao PCB Đạt AOI Vẫn Có Thể Không Đạt Kiểm Tra Chức Năng?

Có những dạng lỗi hoàn toàn không biểu hiện ra bên ngoài dưới dạng bất thường về hình ảnh, ví dụ:

• Mối hàn nguội (cold solder joint) có thể trông bình thường về mặt hình dạng nhưng không tạo được liên kết kim loại đầy đủ, khiến bo mạch hoạt động không ổn định dưới tác động nhiệt hoặc rung động
• Điện trở tiếp xúc cao tại điểm hàn do vi cấu trúc bên trong không đạt chuẩn, dù bề ngoài mối hàn vẫn trông đầy đặn
• Lỗi tín hiệu do sai lệch trong mạch in nhiều lớp, không thể quan sát bằng camera bề mặt

Nguyên tắc chi phí lỗi trong ngành sản xuất, thường được gọi là quy tắc 1:10:100, cho thấy chi phí xử lý một lỗi tăng gấp khoảng 10 lần ở mỗi giai đoạn sau nếu lỗi đó không được phát hiện sớm, từ giai đoạn thiết kế đến lắp ráp cuối cùng, và tiếp tục tăng mạnh nếu lỗi lọt ra đến tay khách hàng

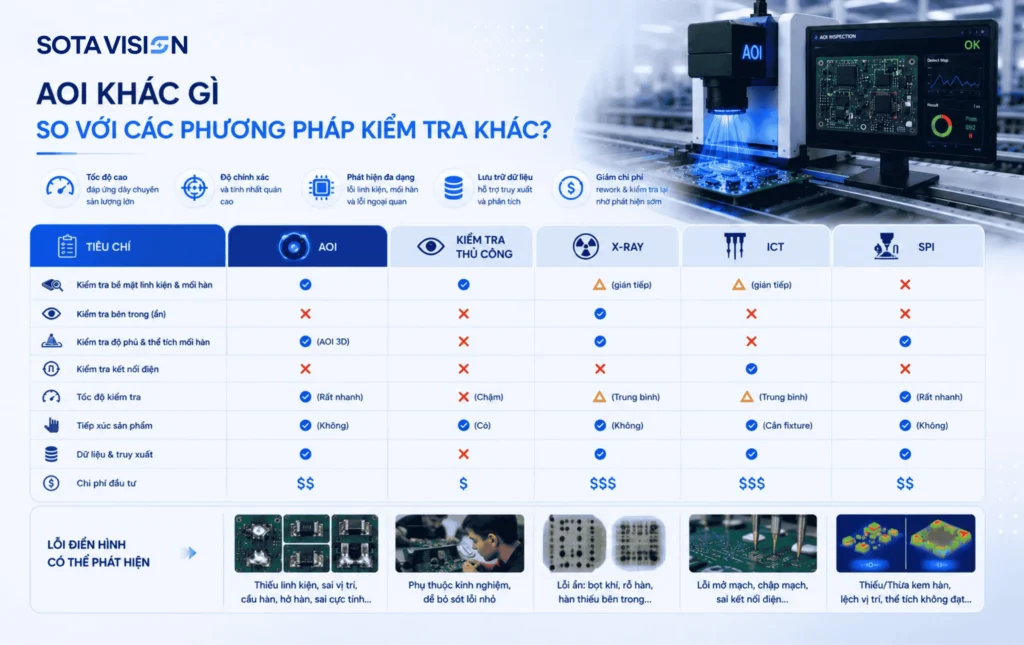

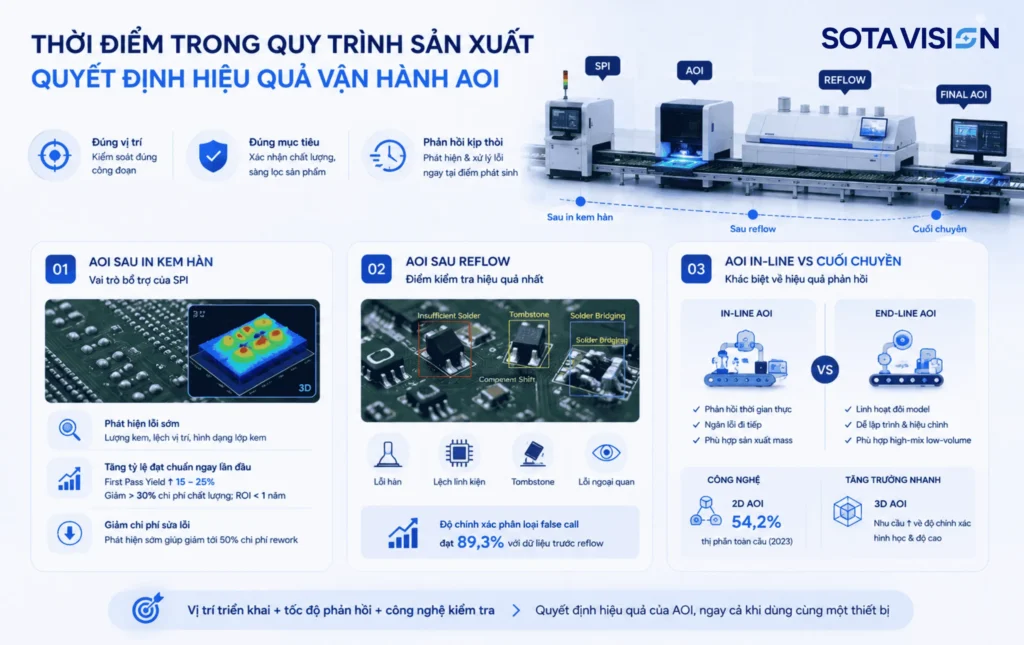

Kết Hợp AOI, ICT Và Functional Test Trong Quy Trình QC PCB

Một quy trình QC toàn diện cho PCB hiện đại thường bao gồm nhiều lớp kiểm tra, mỗi lớp giải quyết một khía cạnh chất lượng riêng:

Công đoạn kiểm tra	Đánh giá	Thời điểm áp dụng
SPI (Solder Paste Inspection)	Chất lượng in kem hàn trước reflow	Trước khi lắp linh kiện
AOI	Ngoại quan, vị trí linh kiện, mối hàn lộ thiên	Sau lắp linh kiện, sau reflow
AXI	Mối hàn ẩn, void bên trong	Sau reflow, với bo mạch có BGA
ICT	Đặc tính điện tại từng điểm mạch	Sau lắp ráp hoàn chỉnh
Functional Test	Hành vi thực tế của sản phẩm	Giai đoạn kiểm tra cuối cùng

Việc phân bổ đúng vai trò cho từng công đoạn giúp nhà máy khắc phục hạn chế của AOI mà không cần thay thế toàn bộ hệ thống kiểm tra hiện có, đồng thời tối ưu được chi phí kiểm tra tổng thể theo mô hình chi phí chất lượng mà IPC khuyến nghị, trong đó lỗi được phát hiện càng sớm thì chi phí xử lý càng thấp.

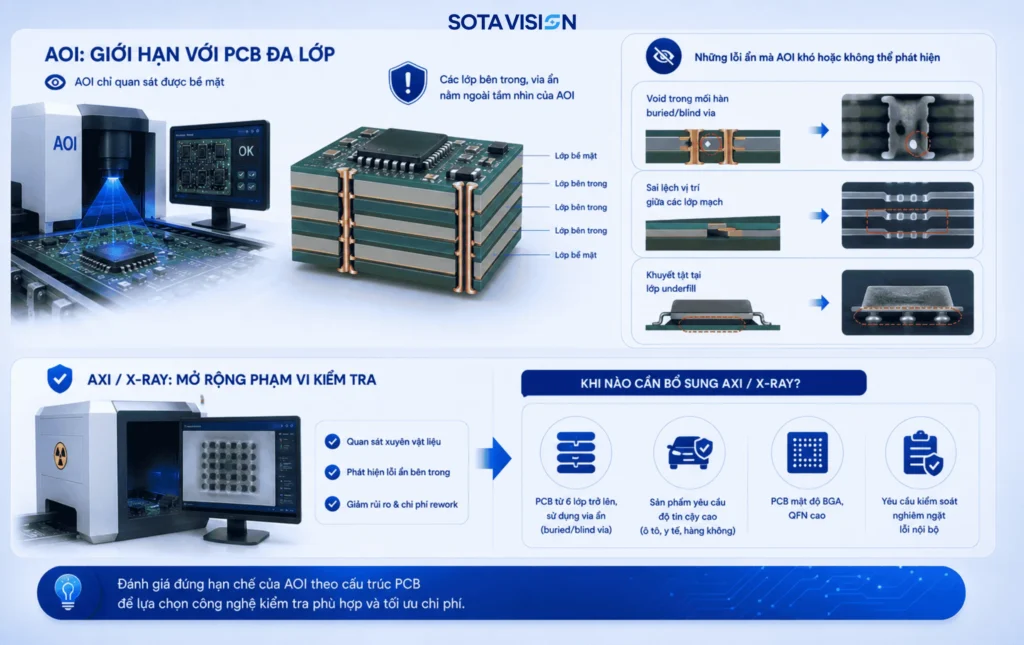

Hạn Chế Của AOI #7: Không Phát Hiện Được Lỗi Bên Trong PCB Đa Lớp

Hạn chế của AOI trở nên rõ rệt với PCB đa lớp, nơi nhiều lớp mạch đồng được ép giữa các lớp vật liệu cách điện và liên kết thông qua hệ thống via. AOI sử dụng phương pháp kiểm tra quang học nên chủ yếu đánh giá các đặc điểm có thể quan sát trên bề mặt PCB.

Các lớp mạch bên trong, via ẩn hoặc khu vực bị vật liệu và linh kiện che khuất nằm ngoài phạm vi quan sát trực tiếp. Theo AllPCB, AOI không thể kiểm tra các lớp bên trong PCB hoặc các mối hàn ẩn, chẳng hạn kết nối nằm dưới BGA.

Hạn chế của AOI trong kiểm tra PCB có thể dẫn đến nguy cơ bỏ sót các khuyết tật không biểu hiện rõ trên bề mặt, chẳng hạn:

• Void bên trong mối hàn của buried via hoặc blind via: Khuyết tật nằm sâu bên dưới bề mặt, không tạo ra hình ảnh đủ rõ cho hệ thống AOI nhận diện.
• Sai lệch vị trí giữa các lớp mạch: Phát sinh trong quá trình ép lớp (lamination), ảnh hưởng đến độ chính xác kết nối giữa các lớp nhưng không nhất thiết tạo ra bất thường trên bề mặt.
• Khuyết tật tại lớp underfill: Nằm bên dưới linh kiện và ngoài vùng quan sát trực tiếp của camera AOI.

Việc bổ sung AXI/X-ray cần được cân nhắc dựa trên cấu trúc PCB, mức độ phức tạp của sản phẩm và yêu cầu độ tin cậy. Các trường hợp có nhu cầu kiểm tra xuyên vật liệu gồm:

• PCB từ 6 lớp trở lên, đặc biệt với thiết kế sử dụng buried via hoặc blind via.
• Sản phẩm yêu cầu độ tin cậy cao, chẳng hạn ứng dụng ô tô, y tế hoặc hàng không.
• PCB có mật độ BGA, QFN cao, với số lượng lớn kết nối nằm dưới package.
• Sản phẩm có yêu cầu kiểm soát nghiêm ngặt đối với lỗi nội bộ, nơi khả năng bỏ sót defect có thể tạo ra rủi ro lớn về chất lượng và chi phí bảo hành.

AXI/X-ray mở rộng phạm vi kiểm tra sang các khu vực AOI không thể quan sát, qua đó giảm hạn chế của AOI đối với lỗi ẩn bên trong PCB. Theo phân tích chi phí–lợi ích, X-ray có thể hỗ trợ giảm tỷ lệ lỗi và chi phí rework với các dòng sản phẩm có mức độ rủi ro cao. Vì vậy, đánh giá đúng hạn chế của AOI theo cấu trúc PCB giúp doanh nghiệp xác định nhu cầu bổ sung AXI phù hợp, thay vì sử dụng AOI như lớp kiểm tra duy nhất.

Xem thêm: Kiểm Tra AOI: AOI Kiểm Tra Những Lỗi Gì Trong Sản Xuất?

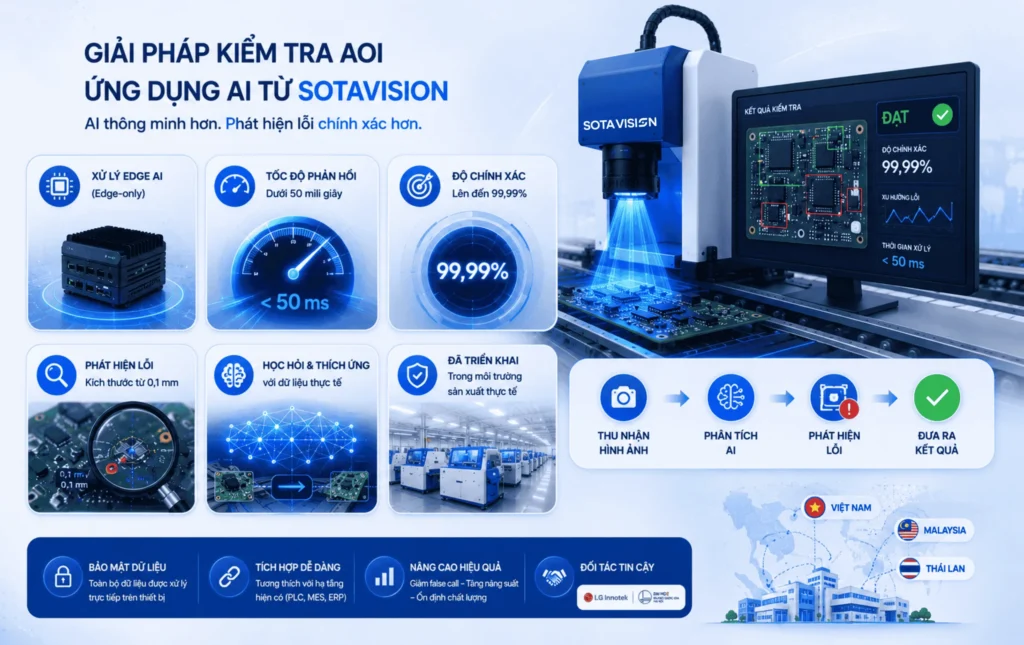

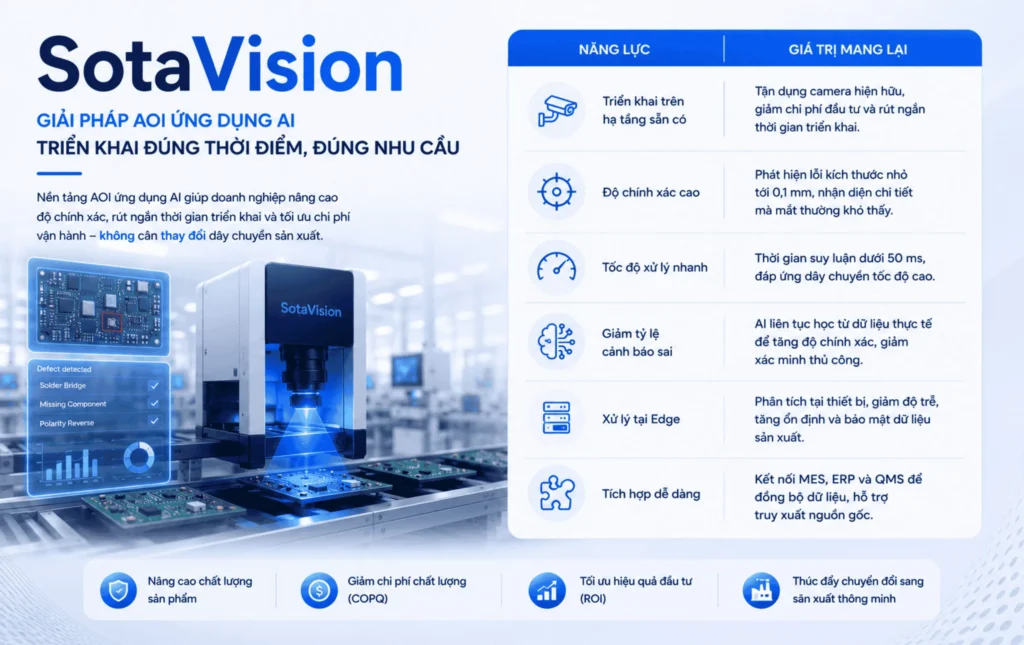

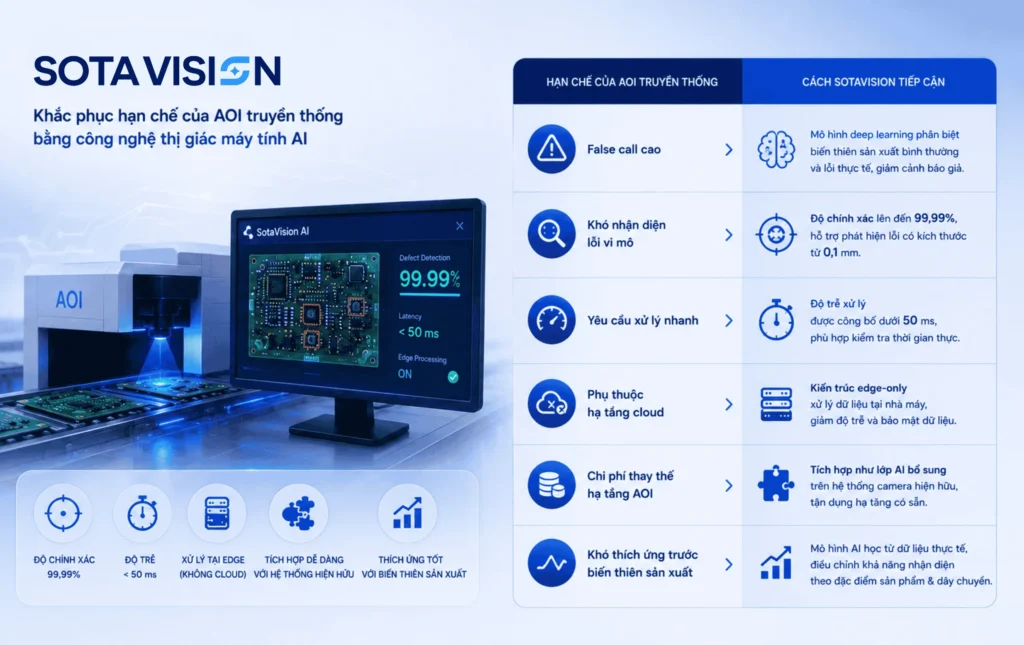

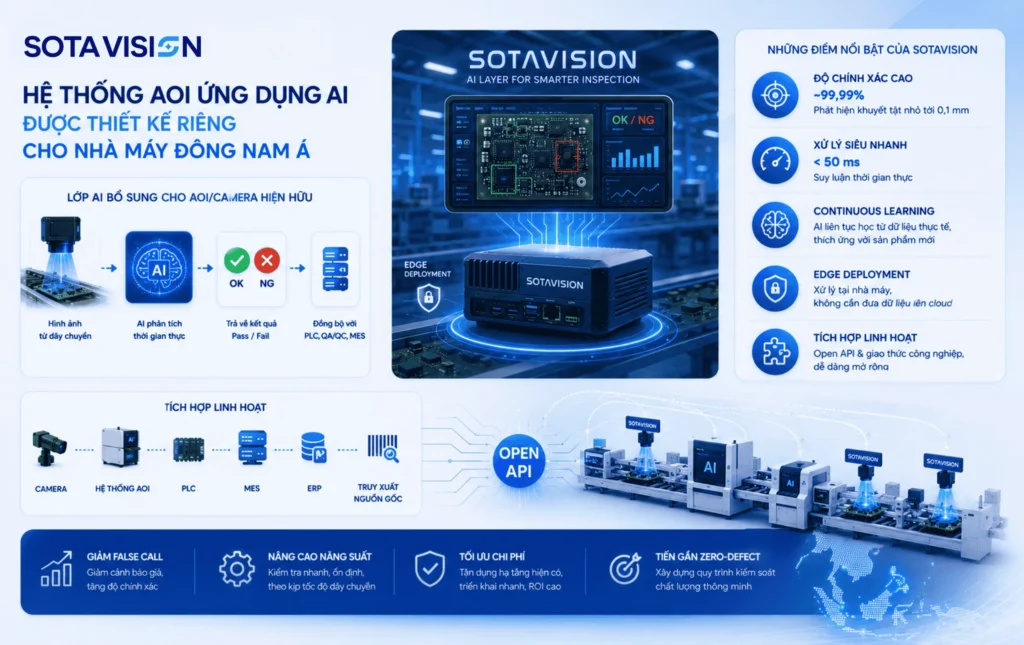

SotaVision – Giải Pháp Khắc Phục Hạn Chế Của AOI

Qua 7 hạn chế của AOI đã phân tích, có thể thấy nhiều vấn đề xuất phát từ giới hạn của phương pháp kiểm tra dựa trên quy tắc cố định, golden board và dữ liệu tham chiếu được thiết lập trước. AOI vẫn giữ vai trò quan trọng tại các công đoạn kiểm tra ngoại quan PCB, song hạn chế của AOI trở nên rõ rệt trước những biến động về vật tư, thiết kế, điều kiện hình ảnh và các dạng khuyết tật mới.

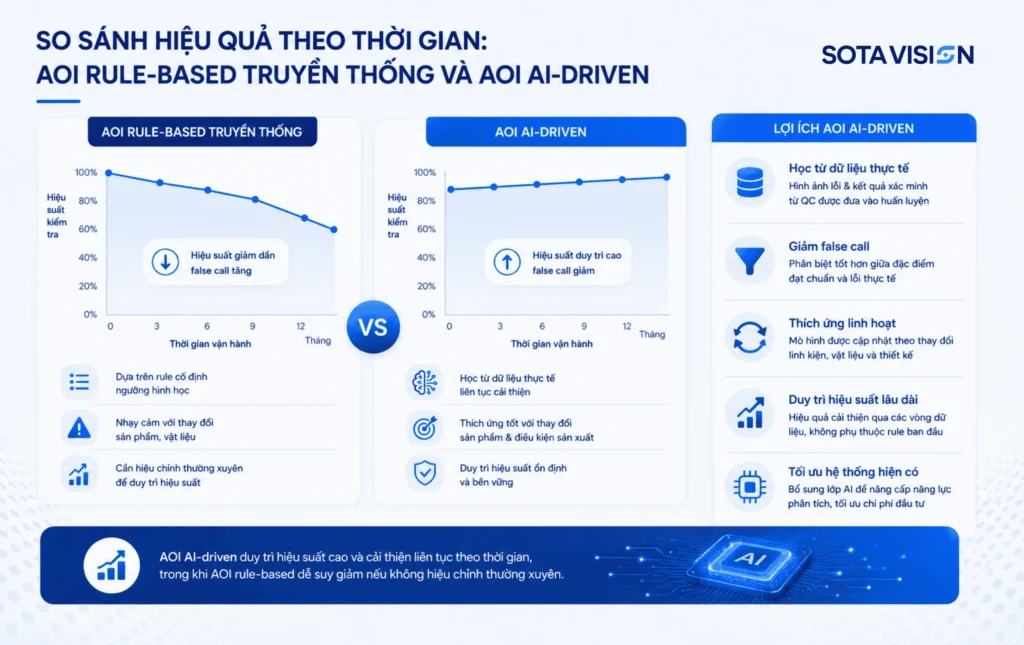

Khác với phương pháp so khớp mẫu tĩnh, SotaVision ứng dụng mô hình AI nhằm phân tích dữ liệu hình ảnh và thích ứng tốt hơn với các biến động thực tế trên dây chuyền. Khả năng này đặc biệt có giá trị với những nguyên nhân thường dẫn đến hạn chế của AOI như thay đổi giữa các lô vật tư, sai lệch nhỏ về ngoại quan linh kiện, điều kiện ánh sáng hoặc các biến thể sản phẩm. AI Vision giúp tăng khả năng phân biệt giữa sai lệch được phép và defect thực tế, qua đó hỗ trợ giảm false call và nâng cao tính ổn định của quá trình kiểm tra.

Một số năng lực kỹ thuật đáng chú ý của SotaVision gồm:

• Tốc độ suy luận dưới 50 mili giây: Đáp ứng yêu cầu phân tích hình ảnh theo thời gian thực tại các dây chuyền sản xuất tốc độ cao.
• Độ chính xác lên đến 99,99%: Áp dụng cho các kịch bản kiểm tra đã được triển khai thực tế.
• Khả năng phát hiện khuyết tật với độ phân giải tới 0,1 mm: Phù hợp với PCB có mật độ linh kiện cao và yêu cầu kiểm tra chi tiết.

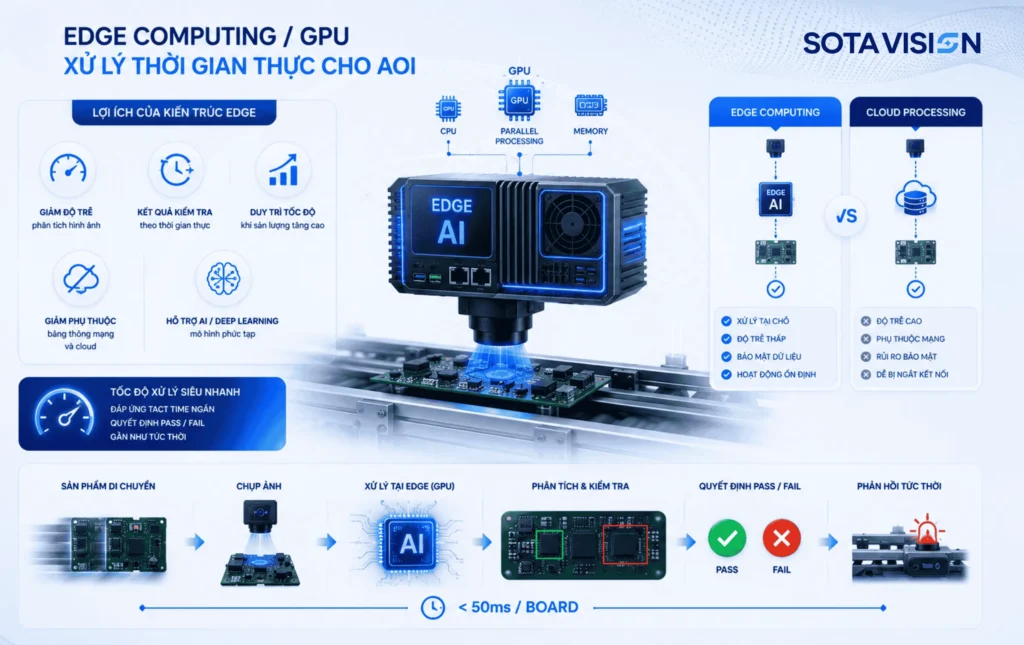

• Kiến trúc edge-only: Cho phép xử lý dữ liệu trực tiếp tại hệ thống biên, hỗ trợ tích hợp vào dây chuyền hiện hữu mà không phụ thuộc vào kết nối cloud liên tục.

SotaVision không hướng tới việc thay thế toàn bộ AOI, mà tập trung giải quyết những khoảng trống mà hạn chế của AOI truyền thống để lại. Với dây chuyền đang gặp vấn đề về false call, bỏ sót defect, biến động ngoại quan hoặc khó thích ứng với thiết kế PCB mới, AI Vision có thể được triển khai như lớp phân tích thông minh bổ sung phía sau hệ thống kiểm tra hiện hữu. Cách tiếp cận này giúp doanh nghiệp tận dụng hạ tầng AOI sẵn có, đồng thời từng bước giảm hạn chế của AOI, nâng cao hiệu quả QC và xây dựng quy trình kiểm tra PCB linh hoạt hơn.

Đội ngũ chuyên gia của SotaVision sẵn sàng đồng hành cùng doanh nghiệp đánh giá hiện trạng hệ thống kiểm tra, xác định các hạn chế của AOI đang ảnh hưởng đến dây chuyền và đề xuất phương án tích hợp SotaVision phù hợp với đặc điểm sản phẩm, yêu cầu chất lượng và mục tiêu vận hành.

Xem thêm: SotaVision

Kết Luận

Hạn chế của AOI không đồng nghĩa với việc AOI là công nghệ kiểm tra kém hiệu quả. Ngược lại, AOI vẫn giữ vai trò quan trọng trong kiểm tra ngoại quan PCB nhờ khả năng tự động hóa, tốc độ xử lý cao và khả năng phát hiện nhiều nhóm lỗi bề mặt.

Việc nhận diện đúng hạn chế của AOI giúp doanh nghiệp tránh kỳ vọng AOI có thể đảm nhiệm toàn bộ quy trình kiểm tra chất lượng. Thay vào đó, AOI cần được đặt vào một hệ thống QC nhiều lớp, kết hợp cùng AXI/X-ray, ICT hoặc các công nghệ AI Vision tùy theo đặc điểm sản phẩm.

Đối với doanh nghiệp sản xuất PCB/PCBA, lựa chọn công nghệ không nên chỉ dựa trên tốc độ hoặc độ phân giải thiết bị. Đánh giá toàn diện hạn chế của AOI, phạm vi defect cần kiểm soát, tỷ lệ false call, yêu cầu sản phẩm và khả năng tích hợp với hệ thống hiện hữu sẽ giúp xây dựng chiến lược kiểm tra phù hợp hơn. SotaVision mang đến hướng tiếp cận AI Vision nhằm tăng tính linh hoạt và khả năng thích ứng của quy trình QC, hỗ trợ doanh nghiệp tiến gần hơn tới hệ thống kiểm tra thông minh, ổn định và có khả năng mở rộng.

Liên hệ SotaVision để được đánh giá hệ thống kiểm tra hiện tại và tư vấn giải pháp SotaVision phù hợp với nhu cầu sản xuất PCB/PCBA của doanh nghiệp.

Độ chính xác của AOI là bao nhiêu? Đây là câu hỏi quan trọng đối với doanh nghiệp đang tìm kiếm giải pháp tự động hóa kiểm tra chất lượng sản phẩm điện tử. Trên thực tế, hiệu suất của AOI có thể thay đổi tùy theo loại sản phẩm, đặc điểm lỗi, chất lượng hình ảnh và điều kiện vận hành của dây chuyền.

Sự kết hợp giữa AOI và AI Vision đang mở ra hướng tiếp cận mới cho bài toán này. SotaVision ứng dụng AI và Deep Learning vào kiểm tra hình ảnh, giúp hệ thống xử lý tốt hơn các biến thể sản phẩm và dạng lỗi phức tạp. Nội dung dưới đây sẽ phân tích cụ thể độ chính xác của AOI và những yếu tố quyết định hiệu quả kiểm tra thực tế.

Độ Chính Xác Của AOI Và Phương Pháp Đo Lường Trong Sản Xuất

Độ chính xác của AOI phản ánh mức độ hệ thống đưa ra kết quả kiểm tra phù hợp với trạng thái thực tế của sản phẩm. Để xác định chỉ số này, cần đối chiếu kết quả phân loại của AOI với dữ liệu thực tế của từng sản phẩm và xác định các trường hợp nhận diện đúng, báo lỗi sai hoặc bỏ sót lỗi.

Phương pháp đánh giá dựa trên True Positive, True Negative, False Positive và False Negative giúp lượng hóa hiệu suất của hệ thống một cách rõ ràng. Đây cũng là cơ sở để đánh giá năng lực kiểm tra độ chính xác của AOI của các giải pháp AI Vision như SotaVision theo từng nhóm lỗi và điều kiện sản xuất.

Khái Niệm Accuracy Rate Trong Hệ Thống AOI

Độ chính xác của AOI (Accuracy Rate) là tỷ lệ phần trăm các kết quả phân loại đúng trên tổng số điểm kiểm tra của hệ thống. Chỉ số này bao gồm cả trường hợp AOI phát hiện đúng sản phẩm lỗi và xác nhận đúng sản phẩm đạt chuẩn. Vì vậy, độ chính xác của AOI phản ánh hiệu suất phân loại tổng thể, không đơn thuần thể hiện khả năng phát hiện lỗi.

Khác với Detection Rate, độ chính xác của AOI tính đến cả khả năng nhận diện sản phẩm đạt chuẩn. Một hệ thống có thể phát hiện phần lớn lỗi nhưng vẫn tạo ra nhiều cảnh báo sai, từ đó làm giảm hiệu quả kiểm tra thực tế. Theo Averroes.ai, các hệ thống kiểm tra quang học được triển khai và tối ưu phù hợp có thể đạt Accuracy trên 97% trong một số điều kiện nhất định.

Phương Pháp Tính Độ Chính Xác Dựa Trên True Positive, False Positive Và False Negative

Độ chính xác của AOI được tính toán dựa trên ma trận nhầm lẫn (confusion matrix), với bốn thành phần cốt lõi:

• True Positive (TP): lỗi thật được AOI phát hiện đúng
• True Negative (TN): sản phẩm đạt chuẩn được AOI xác nhận đạt
• False Positive (FP): sản phẩm tốt bị AOI báo lỗi sai, còn gọi là false call
• False Negative (FN): lỗi thật bị AOI bỏ sót, còn gọi là escape

Công thức phổ biến nhất là:

Accuracy = (TP + TN) / (TP + TN + FP + FN)

Ngoài accuracy, các nhà máy còn theo dõi thêm hai chỉ số bổ trợ là precision (độ chuẩn xác khi báo lỗi) và recall (khả năng bắt trọn lỗi thật), vì một hệ thống có độ chính xác của AOI cao vẫn có thể yếu ở một trong hai khía cạnh này nếu tỷ lệ lỗi trên dây chuyền quá thấp. Theo dõi đồng thời cả ba chỉ số này giúp phản ánh đúng độ chính xác của AOI thay vì chỉ dựa vào một con số tổng hợp duy nhất.

Phân Biệt Độ Chính Xác Và Tỷ Lệ Phát Hiện Lỗi (Detection Rate)

Độ chính xác của AOI và Detection Rate là hai chỉ số có liên quan nhưng phản ánh những khía cạnh khác nhau của hệ thống kiểm tra. Accuracy đánh giá tỷ lệ kết quả phân loại đúng trên toàn bộ mẫu kiểm tra, còn Detection Rate tập trung vào khả năng phát hiện các lỗi thực tế.

Có thể hình dung sự khác biệt như sau:

Tiêu chí	Độ chính xác của AOI (Accuracy)	Tỷ lệ phát hiện lỗi (Detection Rate/Recall)
Phạm vi đánh giá	Toàn bộ kết quả kiểm tra	Các sản phẩm thực sự có lỗi
Sản phẩm đạt chuẩn	Có tính đến	Không trực tiếp tính đến
Lỗi được phát hiện đúng	Có tính đến	Có tính đến
Lỗi bị bỏ sót	Có tính đến	Có tính đến
Báo lỗi sai	Có ảnh hưởng đến kết quả	Không phản ánh trực tiếp
Mục đích chính	Đánh giá khả năng phân loại tổng thể	Đánh giá khả năng bắt lỗi

Một hệ thống AOI có thể đạt Detection Rate 99% nhưng vẫn tạo ra tỷ lệ False Call cao. Khi đó, khả năng bắt lỗi của hệ thống rất tốt nhưng hiệu quả phân loại tổng thể chưa tối ưu. Đội ngũ QC vẫn phải dành nhiều thời gian xác minh các cảnh báo không chính xác, làm tăng chi phí vận hành và giảm hiệu suất dây chuyền.

Độ Chính Xác Của AOI Đạt Bao Nhiêu Phần Trăm Trong Thực Tế Sản Xuất?

Độ chính xác của AOI trong thực tế sản xuất thường nằm trong khoảng 95% đến 99,99%, tùy vào công nghệ cảm biến, thuật toán xử lý ảnh và mức độ tối ưu hóa chương trình kiểm tra. Đây là khoảng dao động khá rộng, phản ánh sự khác biệt lớn giữa một hệ thống AOI cơ bản và một hệ thống AOI ứng dụng AI được tinh chỉnh kỹ lưỡng.

Ngưỡng Độ Chính Xác Phổ Biến Theo Tài Liệu Ngành

Các tài liệu và nghiên cứu ngành cho thấy độ chính xác của AOI có thể đạt mức cao nếu hệ thống được lựa chọn, thiết lập và vận hành phù hợp. Theo báo cáo thị trường thiết bị kiểm tra SMT, ngưỡng phát hiện lỗi của các hệ thống AOI độ phân giải cao đã đạt 98,2% vào năm 2024, trong khi hơn 87% nhà sản xuất điện tử toàn cầu đang sử dụng hệ thống kiểm tra SMT như một phần bắt buộc của quy trình đảm bảo chất lượng.

Số liệu trên cho thấy độ chính xác của AOI không nên được xem là một thông số cố định áp dụng cho mọi dây chuyền. Độ phân giải camera, hệ thống chiếu sáng, thuật toán xử lý hình ảnh, dữ liệu huấn luyện và đặc điểm sản phẩm đều có thể tác động đến kết quả. Cùng báo cáo này ghi nhận việc ứng dụng AI và deep learning đã giúp giảm tỷ lệ báo lỗi giả tới 41% so với hệ thống AOI rule-based truyền thống, qua đó góp phần cải thiện độ chính xác của AOI và hiệu quả kiểm tra thực tế.

Ngược lại, một nghiên cứu về hệ thống AOI kiểm tra linh kiện quang học ba chiều cho thấy, chỉ với 30 mẫu huấn luyện ban đầu, mô hình học máy đã đạt độ chính xác phát hiện 97%. Kết quả này cho thấy độ chính xác của AOI có thể được cải thiện đáng kể thông qua việc tối ưu thuật toán và dữ liệu huấn luyện.

So Sánh Độ Chính Xác Giữa AOI 2D Và AOI 3D

Tiêu chí	AOI 2D	AOI 3D
Nguyên lý hoạt động	Phân tích ảnh phẳng dựa trên độ tương phản và màu sắc	Đo chiều cao, thể tích bằng ánh sáng cấu trúc hoặc tam giác laser
Khả năng phát hiện lỗi	Tốt với lỗi bề mặt, thiếu linh kiện và lệch vị trí	Phát hiện thêm khoảng 30% lỗi so với AOI 2D, đặc biệt với lỗi liên quan đến chiều cao
Điểm yếu	Dễ phát sinh báo lỗi sai do bóng đổ và phản chiếu ánh sáng trên bề mặt kim loại	Chi phí đầu tư và bảo trì cao hơn
Ứng dụng phù hợp	Bảng mạch đơn giản, mật độ linh kiện thấp	Bảng mạch mật độ cao, linh kiện BGA, QFN yêu cầu độ tin cậy cao

Dữ liệu ngành cho thấy AOI 3D có thể phát hiện thêm tới 30% số lỗi so với hệ thống 2D thuần túy nhờ khả năng đo lường chiều cao và thể tích mối hàn thay vì chỉ phân tích màu sắc bề mặt.

Với các lỗi mối hàn phức tạp như head-in-pillow hoặc chân linh kiện bị nhấc, AOI 3D có thể đạt tỷ lệ phát hiện trên 95%, trong khi AOI 2D gặp nhiều hạn chế do thiếu dữ liệu chiều sâu. Vì vậy, độ chính xác của AOI 3D thường có lợi thế hơn với PCB mật độ cao và các linh kiện như BGA, QFN.

Độ Chính Xác AOI Theo Từng Loại Lỗi: Hàn, Linh Kiện, Bề Mặt PCB

Độ chính xác của AOI không đồng đều giữa các loại lỗi, mà phụ thuộc vào đặc tính vật lý của từng dạng khiếm khuyết:

• Lỗi mối hàn: hàn thiếu, hàn cầu, hàn nguội. AOI 3D xử lý tốt nhờ đo được thể tích và chiều cao mối hàn, trong khi AOI 2D dễ bỏ sót các lỗi hàn không đủ lượng nếu màu sắc bề mặt không thay đổi rõ rệt
• Lỗi linh kiện: thiếu linh kiện, sai linh kiện, lệch cực tính, nghiêng linh kiện. Cả AOI 2D và 3D đều xử lý tốt nhóm lỗi này vì linh kiện có hình dạng và vị trí tham chiếu rõ ràng trên golden board
• Lỗi bề mặt PCB: trầy xước, đứt mạch, ngắn mạch, nhiễm bẩn. Độ chính xác phụ thuộc nhiều vào độ phân giải camera, với các hệ thống hiện đại có thể đo sai số vị trí chỉ khoảng ±15μm ở cấp độ linh kiện 0201

Nhìn chung, độ chính xác của AOI đạt mức cao nhất với lỗi có sự khác biệt rõ về hình dạng hoặc vị trí, và giảm dần với các lỗi tinh vi phụ thuộc vào ánh sáng hoặc góc quan sát.

Những Yếu Tố Ảnh Hưởng Đến Độ Chính Xác Của AOI Trong Vận Hành Thực Tế

Độ chính xác của AOI được công bố trên thông số kỹ thuật của nhà sản xuất có thể khác với hiệu suất đạt được trong điều kiện vận hành thực tế tại nhà máy. Sự chênh lệch này thường chịu tác động bởi bốn nhóm yếu tố chính sau đây.

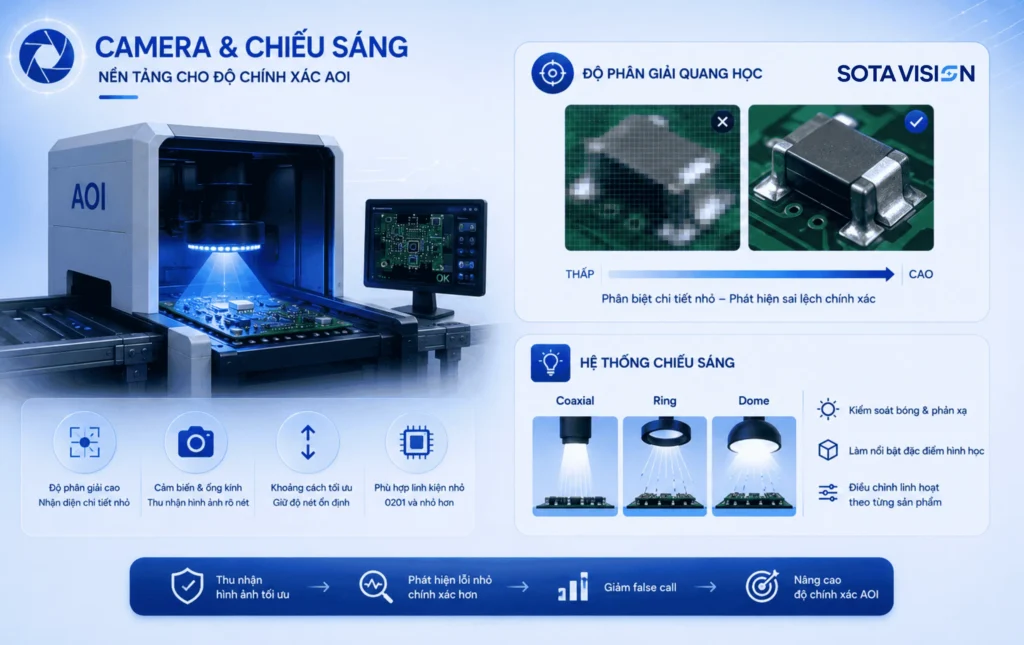

Chất Lượng Camera, Độ Phân Giải Và Hệ Thống Chiếu Sáng

Chất lượng camera và độ phân giải quang học là nền tảng quyết định khả năng thu nhận chi tiết của hệ thống, từ đó tác động trực tiếp đến độ chính xác của AOI. Độ phân giải cao giúp hệ thống phân biệt các chi tiết nhỏ trên PCB và nhận diện những sai lệch có kích thước thấp. Khả năng quan sát còn phụ thuộc vào cảm biến camera, ống kính, khoảng cách từ camera đến bề mặt PCB và kích thước linh kiện cần kiểm tra.

Yêu cầu này đặc biệt quan trọng với các PCB sử dụng linh kiện kích thước nhỏ như 0201 hoặc nhỏ hơn. Độ phân giải không phù hợp có thể khiến các đặc điểm quan trọng của linh kiện hoặc khuyết tật nhỏ không được thể hiện rõ trên hình ảnh, từ đó ảnh hưởng đến độ chính xác của AOI.

Hệ thống chiếu sáng cũng tác động trực tiếp đến độ chính xác của AOI. Các hệ thống AOI hiện đại sử dụng nhiều cấu hình chiếu sáng như coaxial, ring hoặc dome lighting để kiểm soát bóng, phản xạ và đặc điểm hình học của linh kiện. Một số hệ thống cho phép điều chỉnh camera và ánh sáng theo từng sản phẩm, hỗ trợ duy trì độ chính xác của AOI trước những thay đổi về đặc điểm bề mặt và điều kiện kiểm tra.

Thuật Toán AI/Deep Learning So Với Thuật Toán Rule-Based Truyền Thống

AOI truyền thống chủ yếu hoạt động theo phương pháp rule-based, sử dụng các ngưỡng và quy tắc hình học cố định để so sánh hình ảnh kiểm tra với golden board theo dung sai được lập trình sẵn. Cách tiếp cận này phù hợp với những sản phẩm có đặc điểm ổn định, song khả năng thích ứng với biến động sản xuất còn hạn chế. Thay đổi về lô nguyên liệu, bề mặt linh kiện hoặc ánh sáng nền có thể tạo ra sai khác so với mẫu chuẩn, từ đó ảnh hưởng đến độ chính xác của AOI.

Một số hạn chế chính của AOI rule-based gồm:

• Phụ thuộc vào các ngưỡng được thiết lập sẵn về kích thước, hình dạng, màu sắc và vị trí.
• Dễ phát sinh False Call trước những biến động như cặn flux, phản xạ ánh sáng hoặc thay đổi nhẹ trên bề mặt linh kiện.
• Khó thích ứng với sự khác biệt giữa các lô sản phẩm và điều kiện sản xuất.
• Thường cần lập trình hoặc hiệu chỉnh lại rule khi sản phẩm và yêu cầu kiểm tra thay đổi.

AI và Deep Learning, đặc biệt là mạng nơ-ron tích chập (CNN), tiếp cận bài toán nhận diện theo hướng học đặc điểm trực tiếp từ dữ liệu hình ảnh. Thay cho việc áp dụng cứng các ngưỡng hình học, mô hình có khả năng học cách phân biệt lỗi thực sự với những biến động không ảnh hưởng đến chất lượng sản phẩm, chẳng hạn cặn flux hoặc oxy hóa nhẹ.

Chất Lượng Lập Trình Chương Trình Kiểm Tra (Programming/Teaching)

Độ chính xác của AOI phụ thuộc rất lớn vào chất lượng của quá trình lập trình ban đầu, hay còn gọi là teaching. Quá trình bắt đầu bằng việc chọn một bảng mạch đạt chuẩn làm golden board, sau đó thiết lập dung sai cho từng vùng kiểm tra.

Nếu dung sai được đặt quá chặt, hệ thống sẽ báo lỗi giả liên tục với những biến động không đáng kể. Ngược lại, nếu dung sai quá lỏng, AOI có nguy cơ bỏ sót lỗi thật. Trên dây chuyền sản xuất mới hoặc sản lượng thấp, khi thư viện lỗi chưa đủ dữ liệu để tinh chỉnh, tỷ lệ bảng mạch bị AOI đánh trượt có thể lên tới gần 100% do quy tắc phân loại chưa được tối ưu.

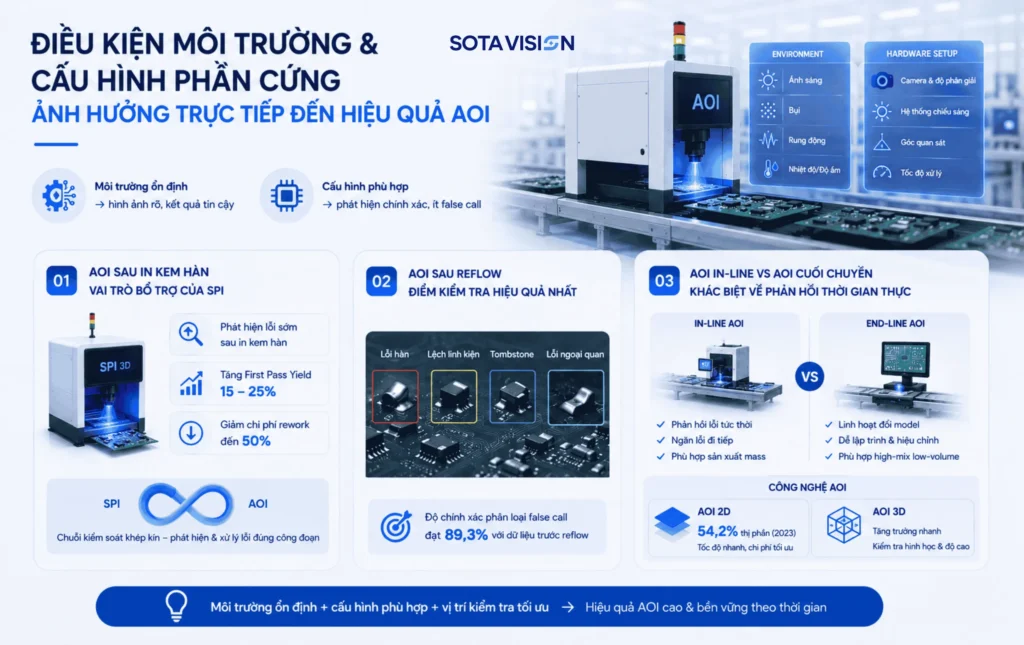

Điều Kiện Môi Trường Nhà Máy: Rung Động, Bụi, Ánh Sáng Nền

Ngoài công nghệ camera, thuật toán và chương trình kiểm tra, độ chính xác của AOI còn chịu tác động trực tiếp từ điều kiện vật lý tại khu vực sản xuất. Các yếu tố môi trường có thể làm thay đổi chất lượng hình ảnh đầu vào, từ đó ảnh hưởng đến khả năng nhận diện và phân loại lỗi của hệ thống AOI.

Các yếu tố môi trường cần được kiểm soát để duy trì độ chính xác của AOI gồm:

• Rung động cơ khí: Rung động từ băng chuyền hoặc máy móc lân cận có thể làm hình ảnh bị nhòe, đặc biệt với camera tốc độ cao, từ đó ảnh hưởng đến độ chính xác của AOI khi nhận diện các lỗi kích thước nhỏ.
• Bụi và hơi ẩm: Bụi hoặc hơi ẩm tích tụ trên ống kính theo thời gian có thể làm giảm độ rõ của hình ảnh, khiến độ chính xác của AOI suy giảm nếu hệ thống không được vệ sinh và bảo trì định kỳ.
• Ánh sáng nền: Ánh sáng từ đèn nhà xưởng hoặc ánh sáng tự nhiên có thể tác động đến vùng kiểm tra và tạo nhiễu cho hệ thống chiếu sáng của AOI, ảnh hưởng đến độ chính xác của AOI khi phân tích hình ảnh.
• Nhiệt độ và điều kiện vận hành: Biến động nhiệt độ hoặc điều kiện môi trường không ổn định có thể tác động đến thiết bị quang học và tính nhất quán của dữ liệu hình ảnh, từ đó ảnh hưởng đến độ chính xác của AOI.

False Call Rate Và Escape Rate Trong Đánh Giá Hiệu Quả AOI

Độ chính xác của AOI không thể đánh giá đầy đủ chỉ bằng Accuracy hay Detection Rate. False Call Rate và Escape Rate là hai chỉ số quan trọng phản ánh những sai lệch trong quá trình kiểm tra, gồm trường hợp sản phẩm đạt chuẩn bị báo lỗi và lỗi thực tế bị hệ thống bỏ sót.

Đối với các giải pháp AI Vision như SotaVision, kiểm soát False Call và Escape có ý nghĩa quan trọng trong việc nâng cao độ chính xác của AOI, giảm khối lượng xác minh thủ công và hạn chế nguy cơ sản phẩm lỗi tiếp tục đi qua các công đoạn tiếp theo.

False Call Rate Và Tác Động Đến Hiệu Quả Kiểm Tra Thực Tế

False call rate là tỷ lệ AOI báo lỗi sai trên tổng số điểm được đánh dấu là lỗi. Trong môi trường sản xuất thực tế, tỷ lệ này thường cao hơn nhiều so với kỳ vọng: theo ghi nhận từ nhiều dây chuyền SMT, từ 30% đến 80% số bảng mạch bị AOI đánh trượt sau đó được xác nhận là đạt chuẩn khi kiểm tra lại thủ công.

Mức false call rate	Đánh giá	Hành động đề xuất
Dưới 10%	Tốt, hệ thống đang được tinh chỉnh hiệu quả	Duy trì và theo dõi định kỳ
10% đến 20%	Cần cải thiện, có dấu hiệu tối ưu chưa đủ	Rà soát lại dung sai và thư viện lỗi
Trên 20%	Có vấn đề hệ thống, cần can thiệp	Xem xét nâng cấp thuật toán AI hoặc tái lập trình toàn diện

(Nguồn: Makerray)

False call rate cao không chỉ làm giảm độ chính xác của AOI trên thực tế mà còn kéo theo chi phí nhân sự để xác minh thủ công từng cảnh báo, làm chậm tốc độ dây chuyền và gây áp lực lớn lên đội ngũ vận hành.

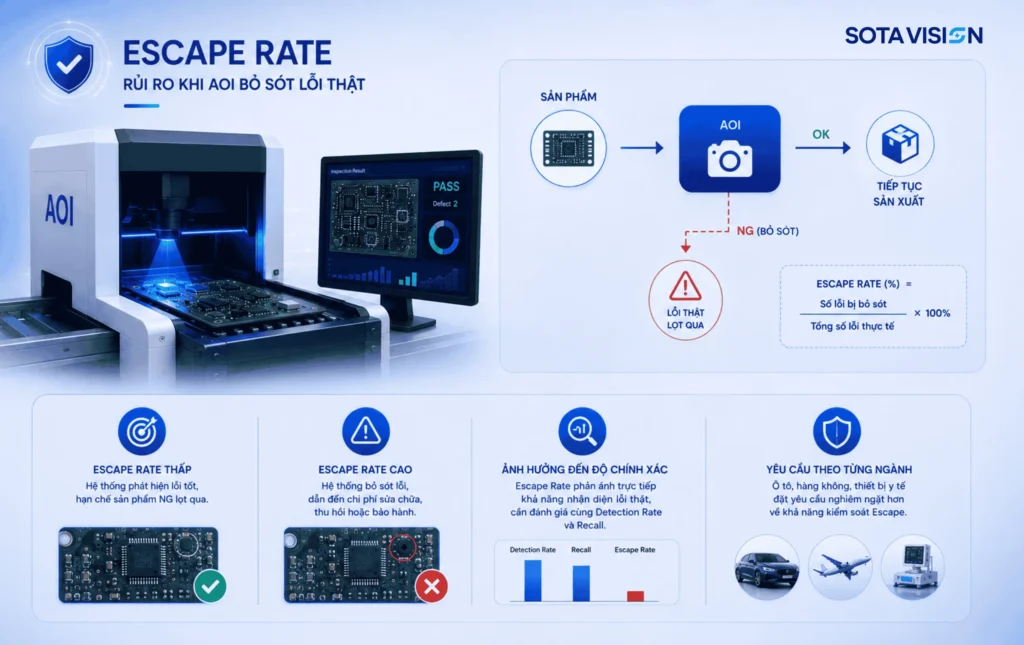

Escape Rate: Rủi Ro Khi AOI Bỏ Sót Lỗi Thật

Escape Rate là tỷ lệ lỗi thực tế không được hệ thống AOI phát hiện và tiếp tục đi qua công đoạn kiểm tra. Với những ngành yêu cầu độ tin cậy cao như ô tô và thiết bị y tế, kiểm soát Escape Rate là một yêu cầu quan trọng để duy trì độ chính xác của AOI và chất lượng đầu ra.

Một số điểm cần lưu ý về Escape Rate:

• Escape Rate thấp: Cho thấy hệ thống có khả năng phát hiện lỗi thực tế tốt và hạn chế sản phẩm NG lọt qua.
• Escape Rate cao: Là dấu hiệu hệ thống đang bỏ sót lỗi, có thể dẫn đến chi phí sửa chữa, thu hồi hoặc bảo hành.
• Ảnh hưởng đến độ chính xác của AOI: Escape Rate phản ánh trực tiếp khả năng nhận diện lỗi thật, cần được đánh giá cùng Detection Rate và Recall.
• Yêu cầu theo từng ngành: Các lĩnh vực như ô tô, điện tử hàng không hoặc thiết bị y tế thường đặt yêu cầu nghiêm ngặt hơn về khả năng kiểm soát Escape.

Đánh Đổi Giữa Độ Nhạy (Sensitivity) Và Tỷ Lệ Báo Lỗi Giả

Sensitivity cao giúp hệ thống tăng khả năng nhận diện các lỗi nhỏ, song cũng có thể làm số lượng cảnh báo sai tăng lên. Mức Sensitivity thấp hơn giúp hạn chế False Call nhưng đồng thời làm tăng nguy cơ bỏ sót lỗi thật.

Mối quan hệ này có thể được thể hiện qua các điểm chính:

• Sensitivity cao: Tăng khả năng bắt lỗi thật, đồng thời có nguy cơ tăng False Positive.
• Sensitivity thấp: Giảm cảnh báo sai nhưng có thể làm tăng False Negative và Escape Rate.
• False Call Rate cao: Tăng khối lượng sản phẩm cần xác minh thủ công và tạo áp lực cho đội ngũ QC.
• Cân bằng hai chỉ số: Mục tiêu là duy trì khả năng phát hiện lỗi cao mà vẫn kiểm soát False Call ở mức phù hợp.
• Tác động đến độ chính xác của AOI: Một hệ thống có Detection Rate cao chưa chắc đạt hiệu quả tổng thể nếu False Call quá lớn.

Một nghiên cứu từ Solectron cho thấy khi tỷ lệ báo lỗi giả vượt quá 3.000 phần triệu cơ hội kiểm tra, tỷ lệ phán đoán đúng của kỹ thuật viên chưa có kinh nghiệm giảm xuống dưới 5%, trong khi kỹ thuật viên giàu kinh nghiệm cũng giảm hơn một nửa hiệu suất phán đoán.

Độ Chính Xác Của AOI So Với Phương Pháp Kiểm Tra Thủ Công

Độ chính xác của AOI thường được đặt cạnh phương pháp kiểm tra thủ công để đánh giá mức độ cải thiện về khả năng phát hiện lỗi, tính nhất quán và tốc độ kiểm tra. So sánh độ chính xác của AOI với kiểm tra thủ công giúp doanh nghiệp xác định rõ ưu điểm và giới hạn của từng phương pháp, đồng thời lựa chọn mô hình kiểm tra phù hợp với yêu cầu sản xuất.

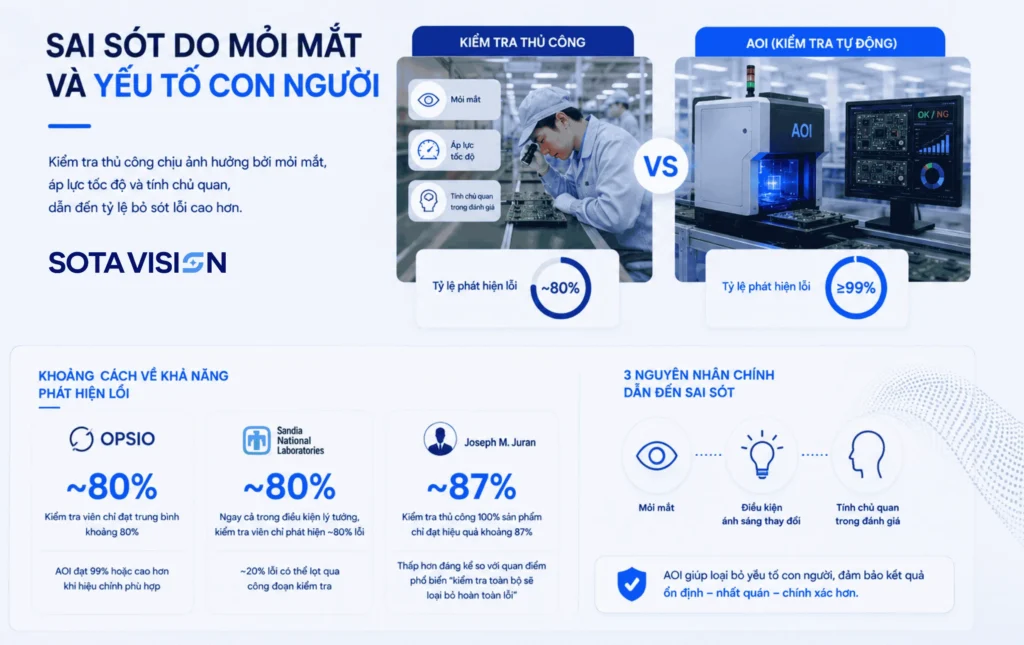

Tỷ Lệ Lỗi Trung Bình Của Kiểm Tra Thủ Công Qua Các Nghiên Cứu

Nhiều nghiên cứu cho thấy phương pháp kiểm tra thủ công chịu ảnh hưởng đáng kể từ yếu tố con người, qua đó tác động trực tiếp đến độ chính xác của AOI khi được đặt cạnh phương pháp kiểm tra bằng mắt. Nghiên cứu kinh điển của Drury và Fox từ năm 1975 ghi nhận tỷ lệ lỗi trong kiểm tra thủ công dao động từ 20% đến 30%.

Tiêu chí	Kiểm tra thủ công	AOI
Tỷ lệ phát hiện lỗi	60% đến 90% tùy nghiên cứu	Trên 99% với hệ thống được tối ưu
Tính nhất quán	Thay đổi theo ca làm việc, mức độ mệt mỏi và kinh nghiệm	Ổn định, lặp lại theo cùng tiêu chí kiểm tra
Tốc độ	Khoảng 5 mối hàn mỗi giây	Hàng trăm đến hàng nghìn điểm mỗi phút
Khả năng phát hiện lỗi vi mô	Hạn chế, đặc biệt với lỗi dưới 0,5 mm	Tốt hơn nhờ camera độ phân giải cao
Khả năng duy trì độ chính xác	Chịu ảnh hưởng từ sự tập trung và tình trạng nhân sự	Có thể duy trì tiêu chí kiểm tra nhất quán
Khả năng truy xuất dữ liệu	Phụ thuộc vào cách ghi nhận của nhân sự	Có thể lưu trữ hình ảnh và kết quả kiểm tra

Xét về độ chính xác của AOI, hệ thống tự động có lợi thế ở khả năng áp dụng cùng một tiêu chí cho số lượng lớn sản phẩm mà không phụ thuộc vào sự thay đổi về mức độ tập trung của nhân sự. Camera độ phân giải cao cũng hỗ trợ nhận diện các chi tiết nhỏ mà mắt người khó quan sát ở tốc độ sản xuất cao.

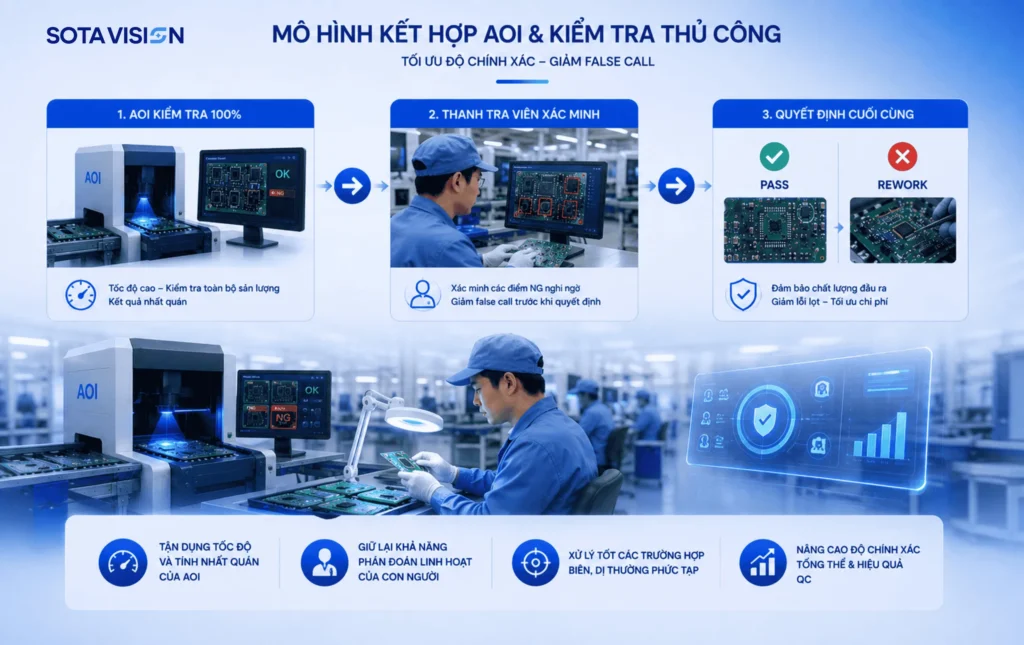

Mô Hình Kết Hợp AOI Và Kiểm Tra Thủ Công Trong Quy Trình QC

Dù độ chính xác của AOI vượt trội so với kiểm tra thủ công về mặt thống kê, phần lớn nhà máy vẫn duy trì mô hình kết hợp cả hai phương pháp thay vì loại bỏ hoàn toàn yếu tố con người. Lý do đến từ đặc điểm bổ trợ giữa máy móc và con người:

• AOI đảm nhận việc kiểm tra 100% sản lượng với tốc độ cao và tính nhất quán
• Thanh tra viên xác minh lại các điểm AOI đánh dấu nghi ngờ, giúp giảm false call trước khi đưa ra quyết định rework
• Con người xử lý tốt các trường hợp biên, dị thường phức tạp mà quy tắc lập trình sẵn của AOI chưa bao quát hết

Mô hình kết hợp này giúp tận dụng tốc độ và độ ổn định của AOI, đồng thời giữ lại khả năng phán đoán linh hoạt của con người ở những tình huống mà máy móc chưa đủ dữ liệu để tự quyết định.

SotaVision – Giải Pháp AOI Ứng Dụng AI Đạt Độ Chính Xác 99.99% Cho Nhà Máy

Sau khi xem xét các yếu tố ảnh hưởng đến độ chính xác của AOI, có thể thấy AOI rule-based vẫn gặp một số giới hạn liên quan đến False Call, dung sai lập trình và khả năng thích ứng với biến động của dây chuyền. SotaVision của SotaTek được phát triển theo hướng AI Vision, kết hợp AI và Edge Computing nhằm nâng cao độ chính xác của AOI và khả năng kiểm tra tự động trong môi trường sản xuất.

SotaVision đạt độ chính xác lên đến 99,99% nhờ kiến trúc AI xử lý tại biên (Edge AI), giúp giảm độ trễ truyền dữ liệu và hỗ trợ phản hồi với tốc độ suy luận dưới 50ms. Hệ thống có khả năng phát hiện lỗi kích thước nhỏ tới 0,1 mm, phù hợp với các dây chuyền điện tử có yêu cầu cao về độ chính xác và tốc độ kiểm tra.

Các yếu tố tạo nên khả năng kiểm tra của SotaVision gồm:

• Độ chính xác lên đến 99,99%: Hỗ trợ nâng cao khả năng nhận diện và phân loại lỗi trên dây chuyền.
• Edge AI: Xử lý dữ liệu trực tiếp tại biên, giảm độ trễ và hỗ trợ phản hồi nhanh.
• Tốc độ suy luận dưới 50ms: Đáp ứng yêu cầu kiểm tra trên các dây chuyền sản xuất tốc độ cao.
• Phát hiện lỗi từ 0,1 mm: Hỗ trợ nhận diện các khuyết tật có kích thước nhỏ trên linh kiện và PCB.
• AI Vision: Phân tích đặc điểm hình ảnh và hỗ trợ nhận diện nhiều dạng lỗi phức tạp.
• Khả năng thích ứng: Hỗ trợ xử lý những biến động về sản phẩm và điều kiện kiểm tra mà phương pháp rule-based khó xử lý bằng các dung sai cố định.
• Giảm False Call: Hỗ trợ cân bằng giữa khả năng phát hiện lỗi và tỷ lệ báo lỗi giả, qua đó cải thiện độ chính xác của AOI trong vận hành.

Điểm khác biệt quan trọng của SotaVision nằm ở cách AI xử lý dữ liệu hình ảnh. AOI rule-based chủ yếu dựa trên các ngưỡng và dung sai được thiết lập trước, còn SotaVision có khả năng học từ dữ liệu và nhận diện đặc điểm của từng nhóm lỗi. Cách tiếp cận này giúp độ chính xác của AOI được đánh giá trên nhiều khía cạnh, từ Detection Rate, False Call Rate đến khả năng duy trì kết quả ổn định trước những biến động của dây chuyền.

Xem thêm: SotaVision

Kết Luận

Độ chính xác của AOI là một chỉ số quan trọng khi doanh nghiệp đánh giá hiệu quả của hệ thống kiểm tra quang học tự động. Accuracy cao không đồng nghĩa với khả năng kiểm tra toàn diện nếu hệ thống vẫn phát sinh False Call hoặc bỏ sót lỗi. Do đó, doanh nghiệp cần xem xét đồng thời Accuracy, Detection Rate, False Call Rate và Escape Rate để đánh giá đúng độ chính xác của AOI.

Với SotaVision, AI Vision và Edge Computing được ứng dụng nhằm nâng cao độ chính xác của AOI, giảm False Call và hỗ trợ phát hiện các lỗi kích thước nhỏ với tốc độ xử lý nhanh. Giải pháp cũng hướng đến khả năng thích ứng với dữ liệu và điều kiện sản xuất, tạo nền tảng cho quy trình kiểm tra chất lượng tự động có tính ổn định cao.

Đối với doanh nghiệp đang cân nhắc nâng cấp độ chính xác của AOI, lựa chọn công nghệ phù hợp nên bắt đầu từ dữ liệu sản xuất thực tế và các chỉ số chất lượng cần cải thiện. Hãy liên hệ với SotaVision để trao đổi về bài toán kiểm tra và xây dựng phương án triển khai phù hợp với dây chuyền sản xuất.

AOI trong sản xuất điện tử đã trở thành một phần quen thuộc trong quy trình kiểm tra chất lượng, đặc biệt tại các dây chuyền có sản lượng lớn và yêu cầu kiểm tra liên tục. Khả năng tự động nhận diện các lỗi trên PCB, linh kiện và bề mặt sản phẩm giúp AOI nâng cao tốc độ kiểm tra, duy trì tính nhất quán và giảm áp lực cho nhân sự kiểm tra.

Tuy nhiên, hiệu quả của AOI trong sản xuất điện tử vẫn phụ thuộc vào nhiều yếu tố như loại lỗi, đặc điểm sản phẩm, điều kiện hình ảnh và tiêu chí được thiết lập trước. Với những lỗi có hình thái phức tạp, biến đổi giữa các sản phẩm hoặc khó mô tả bằng các quy tắc cố định, AOI có thể gặp khó khăn trong việc phân biệt lỗi thực tế và các biến thể không gây ảnh hưởng đến chất lượng.

SotaVision tiếp cận bài toán kiểm tra hình ảnh theo hướng bổ sung AI vào hạ tầng camera hiện có, giúp hệ thống có khả năng phân tích hình ảnh linh hoạt hơn. Khi kết hợp AI Vision với các phương pháp kiểm tra sẵn có, doanh nghiệp có thêm một lớp phân tích để xử lý những bài toán mà AOI trong sản xuất điện tử còn gặp giới hạn, đồng thời tận dụng tốt hơn dữ liệu hình ảnh phát sinh trên dây chuyền.

AOI Trong Sản Xuất Điện Tử Vận Hành Như Thế Nào Trước Khi Bộc Lộ Hạn Chế

AOI trong sản xuất điện tử được xây dựng để biến quá trình kiểm tra ngoại quan thành một công đoạn tự động, có khả năng xử lý số lượng lớn sản phẩm trong thời gian ngắn. Hệ thống sử dụng camera để thu nhận hình ảnh, sau đó phân tích các đặc điểm trên bề mặt và so sánh với tiêu chuẩn đã được thiết lập nhằm xác định những điểm bất thường. Nhờ cơ chế này, AOI trong sản xuất điện tử có thể hỗ trợ phát hiện nhanh các lỗi phổ biến trên PCB, linh kiện và mối hàn, đồng thời duy trì kết quả kiểm tra nhất quán giữa các sản phẩm.

Nguyên Lý Hoạt Động Của Hệ Thống AOI Trong Dây Chuyền SMT

AOI trong sản xuất điện tử hoạt động dựa trên sự kết hợp giữa camera độ phân giải cao, hệ thống chiếu sáng đa góc và phần mềm xử lý hình ảnh. Camera ghi nhận hình ảnh bề mặt bo mạch dưới điều kiện ánh sáng được kiểm soát, sau đó hệ thống đối chiếu dữ liệu thu được với mẫu tham chiếu như golden board, CAD hoặc Gerber để xác định các sai lệch về vị trí linh kiện, cực tính, mối hàn và đặc điểm ngoại quan.

AOI trong sản xuất điện tử cũng có thể được triển khai dưới dạng AOI 3D để bổ sung thông tin về chiều cao và hình dạng theo trục Z. Hệ thống có khả năng đánh giá độ cao linh kiện, hình dạng mối hàn và một số sai lệch về cấu trúc mà hình ảnh 2D khó nhận diện. Dù mở rộng phạm vi kiểm tra, AOI trong sản xuất điện tử vẫn chủ yếu đánh giá những đặc điểm có thể quan sát bằng phương pháp quang học. Các lỗi nằm bên dưới linh kiện hoặc bên trong mối nối, chẳng hạn một số dạng lỗi tại BGA, có thể cần đến công nghệ X-ray để kiểm tra.

Tốc độ xử lý là một lợi thế quan trọng của AOI trong sản xuất điện tử, đặc biệt trên các dây chuyền SMT có sản lượng lớn. Khả năng thu nhận và phân tích hình ảnh liên tục giúp hệ thống AOI trong sản xuất điện tử kiểm tra hàng loạt bo mạch trong thời gian ngắn, giảm áp lực cho kiểm tra thủ công và hỗ trợ duy trì throughput ổn định. Hiệu quả thực tế của AOI trong sản xuất điện tử phụ thuộc vào độ phân giải camera, cấu hình hệ thống, tốc độ dây chuyền và tiêu chí kiểm tra được thiết lập.

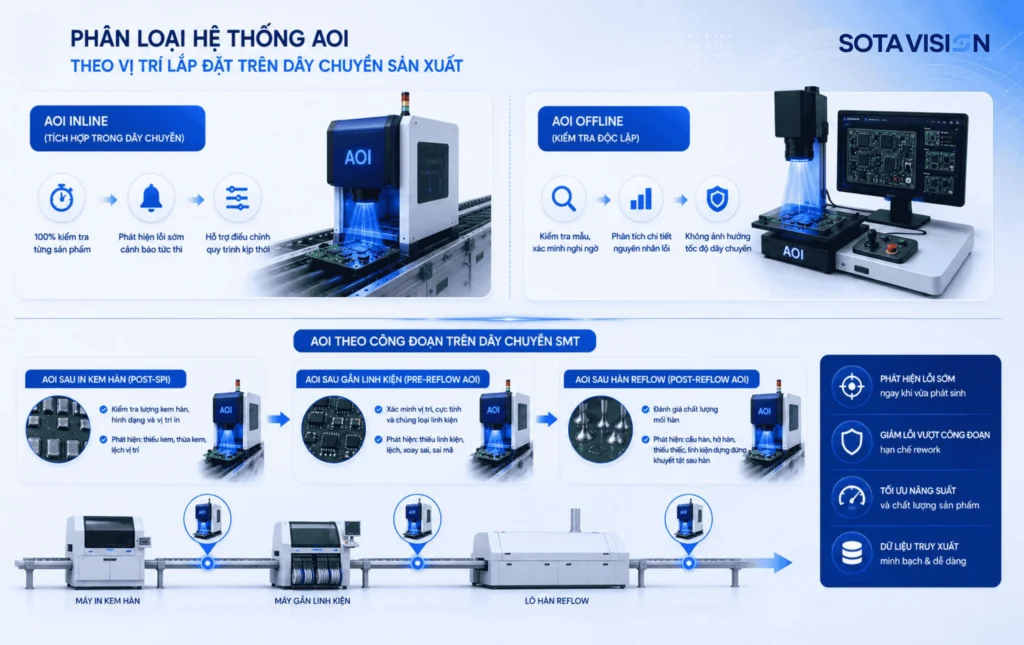

Vị Trí Kiểm Tra AOI Trong Quy Trình Sản Xuất PCBA (Pre-Reflow Và Post-Reflow)

Trong quy trình AOI trong sản xuất điện tử, vị trí đặt hệ thống kiểm tra có ảnh hưởng trực tiếp đến loại lỗi có thể phát hiện và thời điểm doanh nghiệp nhận diện sai lệch. Một dây chuyền SMT tiêu chuẩn thường gồm ba công đoạn chính: in kem hàn, gắp đặt linh kiện và hàn reflow. Hệ thống AOI trong sản xuất điện tử thường được bố trí tại hai vị trí là pre-reflow và post-reflow, phục vụ các mục tiêu kiểm tra khác nhau.

• Pre-reflow AOI: Được đặt sau công đoạn gắp đặt linh kiện và trước khi PCB đi vào lò reflow. Vị trí này cho phép AOI trong sản xuất điện tử phát hiện sớm các lỗi như lệch vị trí, thiếu linh kiện hoặc sai hướng linh kiện, tạo cơ hội xử lý trước khi bo mạch trải qua quá trình hàn.
• Post-reflow AOI: Được đặt sau lò reflow và là vị trí phổ biến trong nhiều dây chuyền SMT. AOI trong sản xuất điện tử tại bước này có thể kiểm tra các lỗi liên quan đến quá trình in kem hàn, gắp đặt và hàn reflow trong cùng một lần quét, giúp doanh nghiệp đánh giá tổng thể chất lượng mối hàn và linh kiện sau hàn.

Vai Trò Của AOI Trong Sản Xuất Điện Tử So Với Các Phương Pháp Kiểm Tra Thủ Công Truyền Thống

AOI trong sản xuất điện tử mang lại nhiều lợi thế khi thay thế hoặc hỗ trợ kiểm tra bằng mắt thường trên dây chuyền. Hệ thống có thể thực hiện kiểm tra liên tục với tốc độ cao, duy trì tiêu chí đánh giá nhất quán giữa nhiều ca làm việc và lưu trữ kết quả dưới dạng dữ liệu số. Nhờ khả năng tự động hóa, AOI trong sản xuất điện tử giúp giảm sự phụ thuộc vào kinh nghiệm cá nhân của nhân sự kiểm tra, đồng thời tạo nguồn dữ liệu phục vụ truy xuất và phân tích chất lượng.

Kiểm tra thủ công phụ thuộc nhiều vào khả năng quan sát, mức độ tập trung và kinh nghiệm của từng nhân sự. AOI trong sản xuất điện tử khắc phục phần lớn biến động này bằng cách sử dụng camera và thuật toán để đánh giá hình ảnh theo tiêu chí được thiết lập. Hệ thống có thể phát hiện nhanh những sai lệch về vị trí, linh kiện, mối hàn hoặc ngoại quan trên số lượng lớn sản phẩm, tạo ra quy trình kiểm tra có tính lặp lại cao.

Xem thêm: AOI và Kiểm Tra Thủ Công: AOI Có Thể Thay Thế Không?

Tỷ Lệ Báo Lỗi Giả (False Call) – Hạn Chế Phổ Biến Nhất Của AOI Trong Sản Xuất Điện Tử

Nếu phải chọn một hạn chế gây tốn kém nhất trong vận hành AOI trong sản xuất điện tử hàng ngày, đó chính là tỷ lệ báo lỗi giả, hay false call. Đây là tình huống hệ thống đánh dấu một vị trí kiểm tra là lỗi trong khi thực tế bo mạch hoàn toàn đạt chuẩn. AOI trong sản xuất điện tử có thể tạo ra false call khi hình ảnh thực tế có những biến đổi nằm ngoài ngưỡng hoặc tiêu chí mà hệ thống được thiết lập để nhận diện.

Nguyên Nhân Kỹ Thuật Gây Ra False Call: Ánh Sáng, Góc Chụp, Thuật Toán Rule-Based

Theo phân tích từ Patsnap, false call có thể tạo ra nhiều tác động đến vận hành hơn cả việc tối ưu khả năng phát hiện lỗi, khi hệ thống liên tục đưa ra những cảnh báo cần được nhân sự xác minh lại.

Nguyên nhân của false call trong AOI trong sản xuất điện tử thường xuất phát từ một số yếu tố kỹ thuật:

• Thuật toán rule-based: Hệ thống dựa trên các ngưỡng và tiêu chí được thiết lập trước, chẳng hạn độ sáng hoặc hình dạng. Khi điều kiện ánh sáng hay đặc điểm bề mặt linh kiện thay đổi, thuật toán có thể đánh giá sai trạng thái thực tế.
• Bề mặt linh kiện phản chiếu: Các linh kiện như LED hoặc linh kiện có vỏ kim loại dễ tạo hiện tượng chói sáng, làm thay đổi hình ảnh thu được và khiến AOI trong sản xuất điện tử phát sinh cảnh báo không chính xác.
• Linh kiện ngày càng thu nhỏ: Kích thước từ 0402 xuống 0201, thậm chí 01005 khiến những sai lệch rất nhỏ cũng tạo ra biến đổi đáng kể trong hình ảnh. Các quy tắc kiểm tra cố định vì thế khó bao quát hết những biến thể này.

Một số tài liệu trong ngành ghi nhận tỷ lệ false call của AOI truyền thống có thể vượt 8–10%, trong khi vẫn tồn tại khả năng bỏ sót một phần lỗi thực tế.

Chi Phí Ẩn Từ Việc Tái Kiểm Tra Thủ Công Sau Mỗi Lần AOI Báo Lỗi

Mỗi lần AOI trong sản xuất điện tử phát sinh cảnh báo lỗi, một nhân viên vận hành thường phải dừng công việc để kiểm tra hình ảnh và xác định bo mạch có thực sự lỗi hay không. Khi tỷ lệ false call tăng cao, thời gian dành cho việc xác minh cảnh báo cũng tăng theo, biến một tính năng kiểm soát chất lượng thành một nguồn tiêu hao nhân lực đáng kể. Khoản chi phí này thường không được tính đầy đủ khi doanh nghiệp đánh giá hiệu quả đầu tư AOI trong sản xuất điện tử ban đầu.

Tác động của false call không dừng ở thời gian kiểm tra. Trên dây chuyền có sản lượng lớn, AOI trong sản xuất điện tử tạo ra càng nhiều cảnh báo giả thì càng cần nhiều nguồn lực để xử lý và xác nhận. Một phần chi phí vận hành có thể phát sinh từ:

• Chi phí nhân công: Nhân sự phải liên tục rà soát và xác nhận các cảnh báo do AOI trong sản xuất điện tử tạo ra.
• Thời gian xử lý: Mỗi false call làm tăng thời gian kiểm tra một bo mạch, ảnh hưởng đến tốc độ của toàn bộ quy trình.
• Nút thắt tại trạm kiểm tra: Khi lượng cảnh báo vượt quá khả năng xử lý, khu vực xác minh thủ công có thể trở thành bottleneck của dây chuyền.
• Chi phí cơ hội: Nhân sự QC dành nhiều thời gian xử lý cảnh báo giả sẽ có ít thời gian hơn cho các hoạt động kiểm soát và cải thiện chất lượng thực tế.

Một ví dụ được Maker-Ray đưa ra cho thấy, nếu 2 nhân viên dành 3 giờ mỗi ca để rà soát cảnh báo giả, mức lương 25 USD/giờ và nhà máy hoạt động 250 ngày/năm, chi phí lao động dành cho việc xử lý false call có thể lên tới khoảng 37.500 USD/năm cho một dây chuyền.

Tác Động Của False Call Đến Takt Time Và Hiệu Suất Dây Chuyền (OEE)

Tỷ lệ false call cao có thể làm giảm hiệu quả thực tế của AOI trong sản xuất điện tử, ngay cả trong trường hợp hệ thống vẫn duy trì tốc độ kiểm tra cao. Các cảnh báo giả đều cần được nhân sự kiểm tra và xác nhận, kéo dài thời gian xử lý một bo mạch. Lượng cảnh báo vượt quá năng lực của trạm kiểm tra sẽ khiến PCB phải chờ xác minh trước khi chuyển sang công đoạn tiếp theo. Hệ quả là takt time thực tế bị kéo dài, throughput suy giảm và trạm AOI có nguy cơ trở thành điểm nghẽn trên dây chuyền.

Tác động của AOI trong sản xuất điện tử còn thể hiện qua chỉ số OEE (Overall Equipment Effectiveness). Nguồn lực dành cho việc xác minh false call làm giảm thời gian nhân sự có thể tập trung vào các hoạt động kiểm soát chất lượng có giá trị cao hơn. Tình trạng ùn tắc tại trạm kiểm tra cũng có thể ảnh hưởng đến dòng chảy sản xuất và First Pass Yield. Một trường hợp được Siemens ghi nhận tại nhà máy Rastatt cho thấy việc giảm false call giúp thời gian phân tích kiểm tra thủ công giảm 60% và FPY tăng 42%.

Một rủi ro khác là alarm fatigue, tức tình trạng nhân viên vận hành giảm mức độ tập trung trước lượng lớn cảnh báo lặp lại. AOI trong sản xuất điện tử phát sinh quá nhiều cảnh báo không chính xác có thể khiến quá trình xác minh trở nên máy móc, làm tăng nguy cơ bỏ sót lỗi thật nằm giữa các cảnh báo giả.

Xem thêm: Công Nghệ AOI: Khi Nào Hoạt Động Hiệu Quả Nhất?

Giới Hạn Phát Hiện Lỗi Của AOI Với Các Khuyết Tật Ẩn Trên Linh Kiện Điện Tử

Bên cạnh vấn đề báo lỗi giả, một hạn chế mang tính bản chất khác của AOI trong sản xuất điện tử là giới hạn vật lý về khả năng nhìn thấy. AOI hoạt động dựa trên ánh sáng khả kiến phản xạ từ bề mặt, do đó bất kỳ khuyết tật nào nằm ngoài tầm nhìn trực tiếp của camera đều nằm ngoài khả năng phát hiện của hệ thống.

AOI Không Phát Hiện Được Lỗi Mối Hàn Ẩn Dưới Linh Kiện BGA, QFN, CSP

Giới hạn lớn của AOI trong sản xuất điện tử nằm ở phạm vi quan sát của phương pháp quang học. Camera chỉ phân tích được những đặc điểm mà ánh sáng có thể tiếp cận trên bề mặt PCB. Các package như BGA, QFN, CSP và LGA lại có phần mối hàn nằm phía dưới thân linh kiện, khiến AOI trong sản xuất điện tử không thể quan sát trực tiếp chất lượng của các kết nối này.

Thiết kế fine-pitch và mật độ linh kiện ngày càng cao càng làm rõ giới hạn của AOI trong sản xuất điện tử. Linh kiện được bố trí sát nhau, nhiều điểm kết nối nằm hoàn toàn bên dưới package và không còn đường ngắm trực tiếp từ camera. Hệ thống vẫn có thể kiểm tra sự hiện diện, vị trí hoặc hướng của linh kiện, nhưng không thể xác nhận tình trạng thực tế của các mối hàn bị che khuất.

Các dạng lỗi có thể nằm ngoài khả năng quan sát của AOI trong sản xuất điện tử gồm:

• Voiding: Rỗ khí bên trong mối hàn, không thể nhận diện qua hình ảnh bề mặt.
• Head-in-Pillow: Bóng hàn và kem hàn không hợp nhất hoàn toàn sau reflow.
• Hidden solder bridge: Cầu hàn giữa các điểm kết nối nằm dưới package.
• Open joint: Kết nối hàn không hoàn chỉnh nhưng phần bên ngoài linh kiện vẫn có thể trông bình thường.
• Insufficient solder: Lượng solder tại các điểm kết nối ẩn không đạt yêu cầu nhưng không thể đánh giá trực tiếp bằng camera.

Hạn Chế Khi Kiểm Tra Bề Mặt Phản Chiếu, Linh Kiện Trong Suốt Hoặc Màu Sắc Tương Đồng Nền PCB

AOI trong sản xuất điện tử sử dụng hình ảnh từ camera để nhận diện các đặc điểm trên PCB. Vì vậy, những khác biệt về ánh sáng, màu sắc và vật liệu có thể làm thay đổi hình ảnh thu được, ảnh hưởng đến khả năng phân biệt giữa linh kiện, nền bo mạch và vùng lỗi.

Các trường hợp thường tạo thách thức cho AOI trong sản xuất điện tử gồm:

• Bề mặt phản chiếu: Kim loại hoặc vỏ chống nhiễu dễ xuất hiện điểm chói, làm sai lệch hình ảnh tại vùng kiểm tra.
• Linh kiện trong suốt: Ánh sáng truyền qua vật liệu làm đường viền và đặc điểm bề mặt khó xác định.
• Conformal coating hoặc keo: Lớp phủ tạo thêm phản xạ hoặc che khuất chi tiết trên PCB, ảnh hưởng đến kết quả kiểm tra của AOI trong sản xuất điện tử.
• Màu sắc tương đồng nền PCB: Độ tương phản thấp gây khó khăn cho việc xác định ranh giới và phát hiện sai lệch nhỏ.

So Sánh Phạm Vi Phát Hiện Lỗi Giữa AOI Và AXI (X-Ray Inspection)

AOI trong sản xuất điện tử và AXI sử dụng hai phương pháp kiểm tra khác nhau, tạo ra phạm vi phát hiện lỗi riêng biệt. AOI trong sản xuất điện tử sử dụng ánh sáng khả kiến để phân tích hình ảnh bề mặt, phù hợp với các lỗi có thể quan sát trực tiếp. AXI sử dụng tia X để kiểm tra cấu trúc bên trong, mở rộng khả năng phát hiện đến những khu vực nằm ngoài tầm nhìn của AOI trong sản xuất điện tử.

Tiêu chí	AOI	AXI
Nguồn sáng	Ánh sáng khả kiến	Tia X
Phạm vi quan sát	Bề mặt, cần đường ngắm trực tiếp	Xuyên qua vật liệu, quan sát cấu trúc ẩn
Tốc độ	Rất nhanh, mili giây mỗi điểm	Chậm hơn, vài giây mỗi bo mạch
Lỗi phát hiện tốt	Lệch vị trí, thiếu linh kiện, cầu hàn, sai phân cực	Rỗ khí BGA, mối hàn ẩn, nứt bên trong, lệch via
Chi phí đầu tư	Thấp hơn	Cao hơn đáng kể
Phù hợp nhất với	Sản xuất số lượng lớn, kiểm tra nhanh	BGA, CSP, QFN, PCB nhiều lớp

Yêu Cầu Lập Trình Và Thiết Lập Chương Trình Kiểm Tra AOI Trong Sản Xuất Điện Tử Phức Tạp

AOI trong sản xuất điện tử mang lại khả năng kiểm tra tự động tốc độ cao, nhưng chất lượng đầu ra vẫn gắn chặt với chương trình kiểm tra phía sau hệ thống. Từng loại PCB cần được xác định vùng kiểm tra, đặc điểm cần nhận diện và ngưỡng đánh giá phù hợp.

Bài toán không dừng ở việc tạo chương trình ban đầu. AOI trong sản xuất điện tử cần được cập nhật và tinh chỉnh theo thay đổi của thiết kế, linh kiện và điều kiện sản xuất.

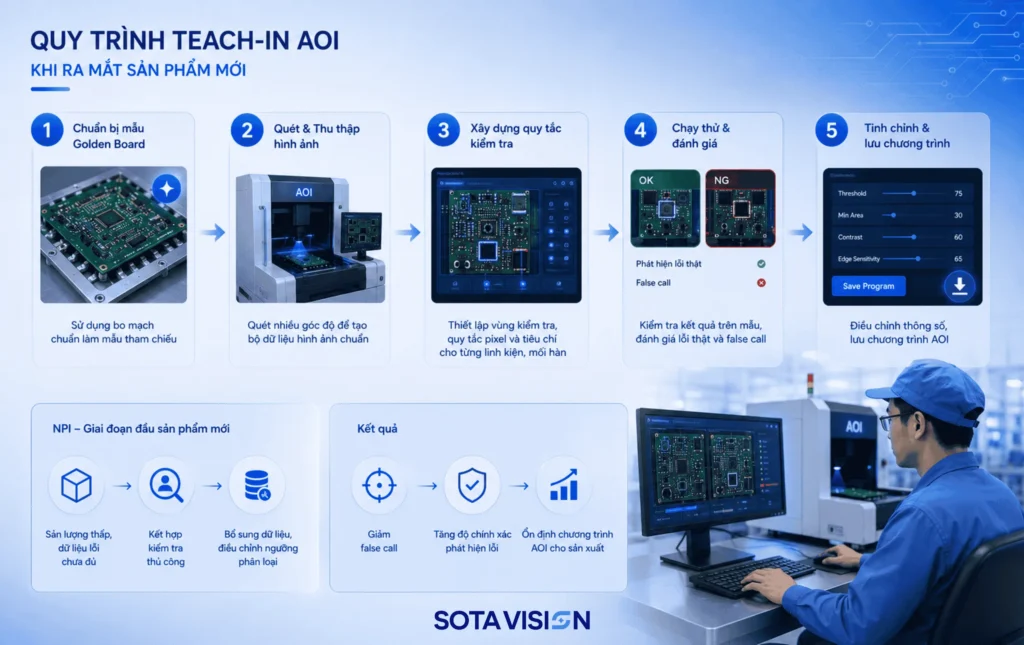

Quy Trình Teach-In Chương Trình AOI Khi Ra Mắt Sản Phẩm Mới

Đối với AOI trong sản xuất điện tử, teach-in là bước thiết lập để hệ thống xác định hình ảnh và đặc điểm của sản phẩm đạt chuẩn. Kỹ sư thường sử dụng golden board làm mẫu tham chiếu, sau đó xây dựng thư viện quy tắc pixel và tiêu chí kiểm tra cho từng loại linh kiện, mối hàn. Cách lập trình này giúp AOI trong sản xuất điện tử nhận diện sai lệch dựa trên những đặc điểm đã được thiết lập trước.

Quy trình teach-in trở nên phức tạp hơn trước các dòng sản phẩm mới. AOI trong sản xuất điện tử cần có chương trình riêng cho từng thiết kế PCB, đồng thời kỹ sư phải kiểm tra và tinh chỉnh các thông số để giảm false call.

Bài toán càng rõ rệt tại giai đoạn NPI (New Product Introduction), nơi sản lượng ban đầu thường thấp và dữ liệu lỗi thực tế chưa đủ để tối ưu chương trình. AOI trong sản xuất điện tử lúc này có thể cần kết hợp kiểm tra thủ công để xác nhận kết quả, bổ sung dữ liệu và điều chỉnh ngưỡng phân loại.

Khó Khăn Khi Vận Hành Mô Hình Sản Xuất Đa Chủng Loại, Số Lượng Nhỏ (High-Mix Low-Volume)

Một số tác động thường gặp trong mô hình AOI trong sản xuất điện tử gồm:

• Tăng thời gian changeover: Chương trình kiểm tra cần được chuẩn bị trước khi dây chuyền chuyển sang mã PCB mới.
• Giảm công suất khả dụng: DaoAI dẫn nguồn nghiên cứu ngành cho thấy dây chuyền SMT sử dụng AOI truyền thống có thể mất 20–35% công suất sản xuất khả dụng do chi phí lập trình và thời gian chuyển đổi.
• Tăng tải cho kỹ sư: AOI trong sản xuất điện tử truyền thống thường cần kỹ sư chuyên môn để lập trình, điều chỉnh threshold và xử lý các thay đổi giữa các sản phẩm.
• Giảm hiệu suất ở sản lượng thấp: Thời gian chuẩn bị chương trình chiếm tỷ trọng lớn hơn trong tổng thời gian sản xuất, đặc biệt với các lô hàng nhỏ.
• Phát sinh chi phí cơ hội: Thời gian dây chuyền chờ chương trình AOI không phải downtime do máy móc hỏng, nhưng vẫn làm giảm thời gian sản xuất thực tế.

Bản chất của vấn đề nằm ở thời gian chờ để AOI trong sản xuất điện tử sẵn sàng kiểm tra, thay vì thời gian máy móc ngừng hoạt động do sự cố. Đối với doanh nghiệp EMS hoặc nhà máy có tần suất thay đổi sản phẩm cao, khoản thời gian này có thể tích lũy đáng kể và trở thành chi phí cơ hội khó nhìn thấy trong các báo cáo hiệu suất thông thường.

Yêu Cầu Nhân Sự Kỹ Thuật Chuyên Môn Để Hiệu Chỉnh Và Tối Ưu Chương Trình Kiểm Tra

Vận hành AOI trong sản xuất điện tử cần đội ngũ kỹ thuật có kinh nghiệm lập trình, hiệu chỉnh và đánh giá kết quả kiểm tra. Công việc bao gồm thiết lập vùng kiểm tra, xác định ngưỡng nhận diện, phân tích false call và đối chiếu kết quả với tiêu chuẩn chất lượng. Kiến thức về đặc tính linh kiện, mối hàn và thiết kế PCB cũng giữ vai trò quan trọng trong quá trình tối ưu AOI trong sản xuất điện tử.

Các giải pháp tự động hóa đang mở ra hướng tiếp cận mới cho bài toán này. Koh Young cho biết KAP có thể giảm thời gian lập trình tới khoảng 70% nhờ tự động hóa quá trình tạo chương trình kiểm tra. Xu hướng này cho thấy tự động hóa khâu lập trình đang trở thành hướng phát triển quan trọng, giúp AOI trong sản xuất điện tử rút ngắn thời gian chuẩn bị và sử dụng hiệu quả hơn nguồn lực kỹ thuật.

Độ Nhạy Của AOI Với Điều Kiện Môi Trường Trong Nhà Máy Sản Xuất Điện Tử

AOI trong sản xuất điện tử được thiết kế để kiểm tra PCB bằng hình ảnh, nên điều kiện xung quanh khu vực kiểm tra có vai trò đáng kể đối với kết quả đầu ra. Ánh sáng thay đổi, bụi bám trên camera, rung động từ máy móc hoặc biến động nhiệt độ và độ ẩm có thể tác động đến hình ảnh thu được. Những yếu tố này cần được kiểm soát để AOI trong sản xuất điện tử duy trì độ chính xác ổn định.

Yếu tố	Tác động đến AOI trong sản xuất điện tử	Ảnh hưởng vận hành	Yêu cầu kiểm soát
Ánh sáng	Ánh sáng không đồng nhất hoặc thay đổi góc chiếu có thể làm biến đổi hình ảnh, đặc biệt trên bề mặt phản chiếu.	Tăng false call, giảm khả năng nhận diện lỗi bề mặt.	Duy trì nguồn sáng ổn định, kiểm tra và hiệu chỉnh hệ thống chiếu sáng định kỳ.
Bụi	Bụi bám trên ống kính làm giảm chất lượng hình ảnh đầu vào của AOI trong sản xuất điện tử.	Tăng nguy cơ báo lỗi giả hoặc bỏ sót lỗi thật.	Vệ sinh camera, ống kính và khu vực kiểm tra theo lịch định kỳ.
Rung động	Rung động từ máy móc có thể ảnh hưởng đến vị trí camera và độ ổn định của quá trình chụp ảnh.	Hình ảnh thiếu ổn định, kết quả kiểm tra của AOI trong sản xuất điện tử biến động.	Cố định thiết bị, kiểm soát nguồn rung và kiểm tra lại hệ thống sau các thay đổi cơ khí.
Nhiệt độ, độ ẩm	Biến động môi trường có thể tác động đến thiết bị quang học và chất lượng hình ảnh.	Độ chính xác của AOI trong sản xuất điện tử có thể suy giảm theo điều kiện vận hành.	Duy trì môi trường trong phạm vi phù hợp và theo dõi biến động nhiệt độ, độ ẩm.
Nhiễu điện từ	Nhiễu từ thiết bị công nghiệp có thể ảnh hưởng đến tín hiệu và hoạt động của hệ thống thị giác.	Tạo sai lệch trong quá trình thu nhận và xử lý dữ liệu.	Kiểm soát nguồn nhiễu, hệ thống điện và kết nối thiết bị.
Ống kính, cảm biến	Thay đổi về ống kính, cảm biến hoặc cấu hình camera làm thay đổi điều kiện hình ảnh tham chiếu.	Kết quả AOI trong sản xuất điện tử có thể lệch khỏi tiêu chuẩn đã thiết lập.	Hiệu chuẩn lại sau thay đổi thiết bị và thực hiện bảo trì theo lịch.
Hệ thống chiếu sáng	Thay đổi cường độ hoặc đặc tính ánh sáng ảnh hưởng trực tiếp đến hình ảnh PCB.	Có thể phát sinh false call, đặc biệt ở linh kiện có độ phản chiếu cao.	Kiểm tra cường độ sáng và hiệu chỉnh hệ thống chiếu sáng định kỳ.

Theo các tài liệu kỹ thuật, hệ thống thị giác công nghiệp có thể phải hoạt động trong môi trường có nhiệt độ, bụi, rung động và nhiễu điện từ, trong khi những yếu tố này đều có khả năng tác động đến chất lượng hình ảnh.

AOI trong sản xuất điện tử vì thế cần đi kèm quy trình bảo trì và hiệu chuẩn định kỳ. Một số hướng dẫn trong ngành khuyến nghị hiệu chuẩn lại hệ thống theo chu kỳ khoảng 3–6 tháng hoặc sau 10.000 lần kiểm tra, tùy điều kiện nào đến trước. Việc hiệu chuẩn có thể cần thực hiện lại sau thay đổi camera, ống kính, hệ thống chiếu sáng hoặc nền chụp, tạo thêm một khoản chi phí cần được tính vào TCO của AOI trong sản xuất điện tử.

SotaVision – Giải Pháp Khắc Phục Hạn Chế Của AOI Truyền Thống Bằng Công Nghệ Thị Giác Máy Tính AI

Những hạn chế của AOI trong sản xuất điện tử như false call cao, điểm mù với lỗi ẩn, thời gian lập trình dài và yêu cầu hiệu chỉnh liên tục đều bắt nguồn từ cách tiếp cận kiểm tra dựa trên quy tắc cố định. AOI trong sản xuất điện tử truyền thống thường dựa vào ngưỡng pixel và tiêu chí được thiết lập sẵn, nên khả năng thích ứng trước biến thiên thực tế trên dây chuyền còn hạn chế. Công nghệ thị giác máy tính AI mở ra hướng tiếp cận linh hoạt hơn cho bài toán này.

SotaVision, giải pháp thị giác máy tính do SotaTek phát triển, hướng đến việc bổ sung lớp AI vào hệ thống kiểm tra hiện hữu, hỗ trợ doanh nghiệp nâng cao hiệu quả AOI trong sản xuất điện tử mà không cần xây dựng lại toàn bộ hạ tầng camera.

Hạn chế của AOI trong sản xuất điện tử	Cách SotaVision tiếp cận
False call cao	Mô hình deep learning phân biệt biến thiên sản xuất bình thường và lỗi thực tế, hỗ trợ giảm cảnh báo giả cần nhân sự xác minh.
Khó nhận diện lỗi vi mô	SotaVision công bố độ chính xác lên đến 99,99%, hỗ trợ phát hiện lỗi có kích thước từ 0,1 mm.
Yêu cầu xử lý nhanh	Độ trễ xử lý được công bố dưới 50 ms, phù hợp với các bài toán kiểm tra thời gian thực.
Phụ thuộc hạ tầng cloud	Kiến trúc edge-only xử lý dữ liệu hình ảnh trực tiếp tại nhà máy, hỗ trợ giảm độ trễ truyền dữ liệu và giữ dữ liệu sản xuất tại chỗ.
Chi phí thay thế hạ tầng AOI	SotaVision được thiết kế như lớp AI bổ sung trên hệ thống camera hiện hữu, hướng đến tận dụng hạ tầng AOI trong sản xuất điện tử đang có.
Khó thích ứng trước biến thiên sản xuất	Mô hình AI có khả năng học từ dữ liệu thực tế, hỗ trợ điều chỉnh khả năng nhận diện theo đặc điểm sản phẩm và dây chuyền.

Đối với doanh nghiệp đang tìm hướng nâng cấp AOI trong sản xuất điện tử, SotaVision có thể được xem xét như lớp AI bổ sung cho hệ thống kiểm tra hiện hữu. Từ giảm false call, tăng khả năng nhận diện lỗi đến xử lý dữ liệu ngay tại nhà máy, giải pháp hướng đến việc nâng cao hiệu quả kiểm tra mà vẫn tận dụng hạ tầng camera sẵn có.

Xem thêm: SotaVision

Kết Luận

AOI trong sản xuất điện tử mang lại tốc độ kiểm tra cao và khả năng tự động hóa đáng kể cho dây chuyền PCBA. Song song với những lợi ích đó, false call, lỗi nằm ngoài tầm quan sát, thời gian lập trình, điều kiện môi trường và yêu cầu nhân sự kỹ thuật vẫn tạo ra nhiều thách thức trong quá trình vận hành.

Sự kết hợp giữa AOI trong sản xuất điện tử và công nghệ thị giác máy tính AI mở ra hướng cải thiện khả năng kiểm tra dựa trên dữ liệu thực tế. AI có thể hỗ trợ nhận diện các biến thiên phức tạp, giảm cảnh báo giả và nâng cao khả năng thích ứng của hệ thống trước sự thay đổi về linh kiện, thiết kế và điều kiện sản xuất.

SotaVision hướng đến cách tiếp cận này thông qua công nghệ thị giác máy tính AI, hỗ trợ doanh nghiệp tận dụng hạ tầng camera hiện hữu và bổ sung khả năng phân tích thông minh vào quy trình kiểm tra. Các nhà máy đang tìm kiếm giải pháp nâng cao hiệu quả AOI trong sản xuất điện tử cần đánh giá chính xác điểm hạn chế của hệ thống hiện tại để lựa chọn mô hình AI phù hợp cho từng sản phẩm, dây chuyền và mục tiêu chất lượng.

Nếu doanh nghiệp đang tìm hướng nâng cấp AOI trong sản xuất điện tử, hãy liên hệ với chúng tôi để được tư vấn giải pháp phù hợp với dây chuyền và nhu cầu kiểm tra thực tế.

Nhiều nhà máy điện tử đã đầu tư công nghệ AOI nhưng vẫn gặp tình trạng tỷ lệ báo lỗi giả cao, thời gian kiểm tra lại thủ công kéo dài và dữ liệu chất lượng phân tán giữa các công đoạn. Vấn đề không nằm ở việc có hay không có hệ thống AOI trên chuyền, mà ở việc AOI có đang được triển khai đúng điều kiện và khai thác đúng cách hay không.

Quy mô thị trường cho thấy mức độ phổ biến ngày càng tăng của công nghệ này. Thị trường hệ thống AOI toàn cầu được dự báo tăng từ 0,91 tỷ USD năm 2025 lên 1,46 tỷ USD vào năm 2031, tương ứng tốc độ tăng trưởng kép 8,14% mỗi năm. Riêng phần cứng chiếm 69,78% giá trị thị trường thiết bị AOI năm 2025, trong khi phần mềm và thuật toán AI được dự báo tăng trưởng 15,93% mỗi năm trong giai đoạn 2026-2031, cao hơn đáng kể so với phần cứng.

Bài viết sẽ phân tích cụ thể các điều kiện về đặc tính sản phẩm, vị trí trong quy trình, môi trường vận hành và năng lực dữ liệu để xác định công nghệ AOI phù hợp với trường hợp nào, khi nào hệ thống phát huy hiệu quả cao nhất và khi nào doanh nghiệp nên cân nhắc kết hợp công nghệ AOI với Vision AI.

Công nghệ AOI Hoạt Động Hiệu Quả Nhất Khi Nào? Tổng Quan Các Điều Kiện Quyết Định

Công nghệ AOI phát huy hiệu quả cao nhất khi sản phẩm, quy trình kiểm tra và điều kiện vận hành phù hợp với khả năng của hệ thống. Đặc tính bề mặt, loại lỗi cần phát hiện, tốc độ dây chuyền, độ ổn định của sản phẩm và chất lượng dữ liệu đều có thể ảnh hưởng trực tiếp đến kết quả kiểm tra. Vì vậy, để xác định công nghệ AOI hoạt động hiệu quả nhất khi nào, doanh nghiệp cần đánh giá đồng thời nhiều điều kiện thay vì chỉ dựa trên khả năng tự động hóa của thiết bị.

Định Nghĩa Hiệu Quả Của công nghệ AOI: Tốc Độ, Độ Chính Xác, Tỷ Lệ False Call

Một hệ thống công nghệ AOI thực sự hiệu quả cần đồng thời đáp ứng ba yếu tố: xử lý đủ nhanh để theo kịp dây chuyền, phát hiện chính xác lỗi thực tế và hạn chế tối đa các cảnh báo sai.

Chỉ số	Ý nghĩa	Ngưỡng tham chiếu
Tốc độ xử lý	Thời gian chụp và phân tích ảnh trên mỗi board, cần đáp ứng nhịp độ của dây chuyền	Phù hợp với takt time, không tạo nút thắt
Tỷ lệ phát hiện lỗi thật (True Detection Rate)	Tỷ lệ lỗi thực tế được công nghệ AOI phát hiện chính xác	Trên 95% theo khuyến nghị ngành
Tỷ lệ báo lỗi giả (False Call Rate)	Tỷ lệ board đạt chuẩn nhưng bị hệ thống công nghệ AOI cảnh báo lỗi	Dưới 10%; hệ thống được tối ưu tốt có thể đạt dưới 5%

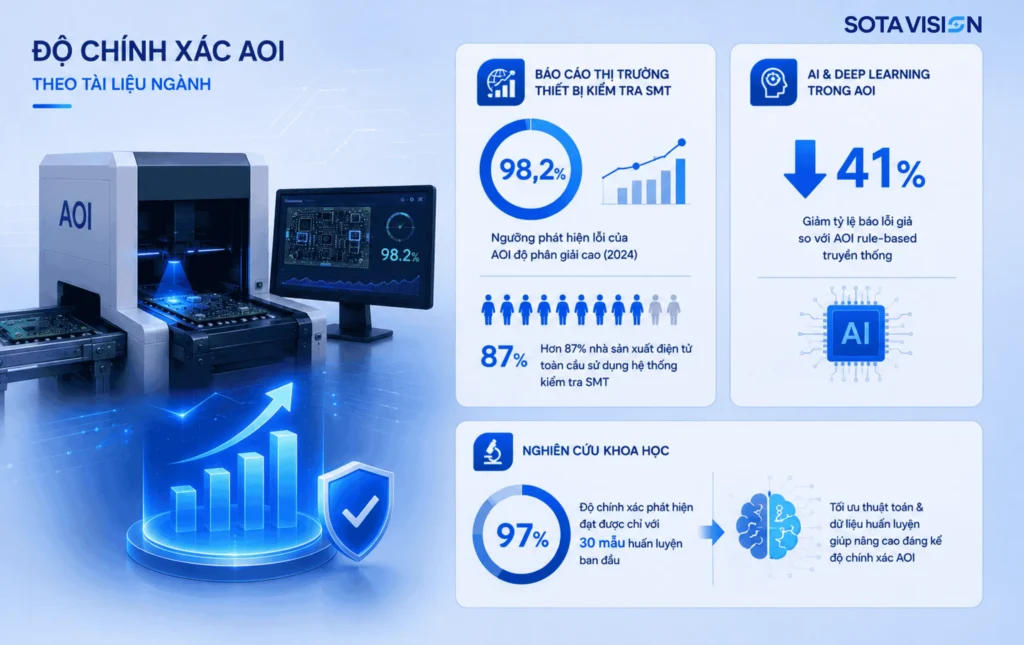

Về khả năng kiểm tra, công nghệ AOI có thể phát hiện các lỗi ở kích thước nhỏ tới khoảng 0,1 mm, vượt xa khả năng kiểm tra bằng mắt thường một cách ổn định trong môi trường sản xuất tốc độ cao.

Tuy nhiên, độ chính xác cao chưa đồng nghĩa với hiệu quả vận hành cao. Nếu công nghệ AOI tạo ra quá nhiều false call, nhân sự vẫn phải kiểm tra lại thủ công, làm tăng thời gian xử lý, gây gián đoạn quy trình và làm giảm ROI của hệ thống.

Vì vậy, khi đánh giá công nghệ AOI, doanh nghiệp cần nhìn vào tốc độ + khả năng phát hiện lỗi thật + tỷ lệ báo lỗi giả thay vì chỉ tập trung vào một con số độ chính xác.

Xem thêm: AOI Là Gì? Nguyên Lý Hoạt Động, Ưu Điểm & Ứng Dụng AOI

Ba Nhóm Yếu Tố Quyết Định Hiệu Quả Vận Hành AOI

Qua khảo sát nhiều mô hình triển khai trong ngành điện tử, hiệu quả của công nghệ AOI thường được quyết định bởi ba nhóm yếu tố sau:

• Đặc tính sản phẩm: mật độ linh kiện, kích thước linh kiện, mức độ đa dạng của sản phẩm trên cùng một chuyền.
• Vị trí trong quy trình: AOI được đặt sau công đoạn nào, kết hợp với SPI ra sao, chạy inline hay offline.
• Năng lực dữ liệu và thuật toán: hệ thống có được huấn luyện liên tục, có vòng phản hồi giữa AOI và đội ngũ QC hay không.

Ba nhóm yếu tố này có mối liên hệ chặt chẽ. Một dây chuyền có mật độ linh kiện cao nhưng công nghệ AOI được bố trí sai vị trí vẫn có thể bỏ sót lỗi hoặc tạo ra nhiều false call. Ngược lại, hệ thống được đặt đúng công đoạn nhưng thuật toán và dữ liệu không được cập nhật thường xuyên cũng khó duy trì hiệu quả ổn định.

AOI Phát Huy Hiệu Quả Cao Nhất Trên Dây Chuyền Có Mật Độ Linh Kiện Cao Và Sản Phẩm Đa Biến Thể

Với các dây chuyền có mật độ linh kiện cao và sản phẩm đa biến thể, AOI có nhiều lợi thế trong việc tự động hóa kiểm tra và duy trì độ ổn định của chất lượng. công nghệ AOI đặc biệt phù hợp khi số lượng điểm cần kiểm tra lớn, khoảng cách giữa các linh kiện nhỏ và sản phẩm thay đổi thường xuyên theo từng model.

Bảng Mạch SMT Mật Độ Cao (Linh Kiện 0201, 01005)

Linh kiện 0201 có kích thước khoảng 0,6 x 0,3 mm, còn linh kiện 01005 chỉ khoảng 0,4 x 0,2 mm, nhỏ hơn cả dấu chấm phía dưới chữ i thường. Với kích thước này, chiến lược kiểm tra tối ưu thường sử dụng nhiều máy công nghệ AOI ở các điểm khác nhau trong quy trình, dữ liệu lỗi từ các máy AOI phía trước được tổng hợp để máy AOI sau reflow đảm bảo lỗi không lọt qua.

Trong quá trình kiểm tra ổn định các linh kiện siêu nhỏ này, camera công nghệ AOI cần đạt độ phân giải trong khoảng 10 đến 15 micromet trên mỗi điểm ảnh, và với các linh kiện 0201 hoặc 01005, hệ thống 3D thường được khuyến nghị thay vì 2D vì 2D khó phân biệt chiều cao mối hàn ẩn dưới thân linh kiện.

Kích thước linh kiện	Kích thước vật lý	Loại AOI khuyến nghị
0603 trở lên	Linh kiện tiêu chuẩn, khoảng dung sai lớn	2D AOI, chi phí thấp, tốc độ nhanh
0201	Khoảng 0,6 x 0,3 mm	3D AOI để đo chính xác chiều cao mối hàn
01005	Khoảng 0,4 x 0,2 mm	3D AOI kết hợp nhiều điểm kiểm tra trên chuyền

Sản Xuất Đa Biến Thể (High-Mix Low-Volume) Và Nhu Cầu Kiểm Tra Linh Hoạt

Dây chuyền với mô hình high-mix low-volume có thể xử lý nhiều loại sản phẩm với sản lượng từng model tương đối thấp. Hiệu quả của công nghệ AOI không chỉ nằm ở tốc độ kiểm tra mà còn phụ thuộc vào khả năng chuyển đổi linh hoạt giữa các chương trình kiểm tra.

Một số ngành có yêu cầu kiểm soát chất lượng cao như hàng không, y tế và quốc phòng vẫn lựa chọn công nghệ AOI theo mô hình inline nhờ các phần mềm có khả năng hỗ trợ học và thiết lập chương trình nhanh cho sản phẩm mới.

Vì vậy, với công nghệ AOI đa biến thể, tiêu chí quan trọng không đơn thuần là kiểm tra nhanh một model cố định. Hệ thống cần giúp rút ngắn thời gian chuyển đổi chương trình, giảm công sức lập trình và duy trì độ chính xác khi thay đổi sản phẩm, từ đó đảm bảo hiệu quả kiểm tra ngay cả khi danh mục sản phẩm liên tục biến động.

Ngưỡng Sản Lượng Tối Thiểu Để AOI Đạt Điểm Hòa Vốn ROI

Sản lượng là yếu tố quyết định thời gian hoàn vốn của khoản đầu tư công nghệ AOI. Ở quy mô lớn, một khoản đầu tư AOI khoảng 100.000 USD có thể hoàn vốn chỉ trong khoảng 6 tháng nếu dây chuyền vận hành ổn định và sản lượng đủ lớn. Đối với các hệ thống AOI tích hợp AI ở quy mô sản xuất trung bình, thời gian hoàn vốn thực tế thường rơi vào khoảng 18 đến 36 tháng, tùy mức độ rủi ro của ngành và chi phí xử lý lỗi lọt.

Quy mô sản xuất	Phương pháp phù hợp	Thời gian hoàn vốn tham khảo
Dưới 1.000 board mỗi lô	Kiểm tra thủ công hoặc AOI offline linh hoạt	Không áp dụng ROI theo AOI cố định
Sản lượng trung bình, nhiều biến thể	AOI kết hợp AI để rút ngắn thời gian lập trình	Khoảng 18 đến 36 tháng
Sản lượng lớn, ổn định	AOI inline tốc độ cao	Khoảng 6 đến 18 tháng

Xem thêm: Công nghệ AOI Điện Tử Là Gì? Nguyên Lý & Ứng Dụng

Thời Điểm Trong Quy Trình Sản Xuất Quyết Định Hiệu Quả Vận Hành AOI

Công nghệ AOI có thể đảm nhiệm nhiều vai trò khác nhau tùy vị trí được triển khai trên dây chuyền. Ở một số công đoạn, mục tiêu chính là xác nhận linh kiện đã được đặt đúng; ở công đoạn khác, AOI lại được sử dụng để kiểm tra chất lượng sau lắp ráp hoặc xác nhận sản phẩm trước khi chuyển sang bước tiếp theo.

Để tối ưu công nghệ AOI, doanh nghiệp cần xác định rõ hệ thống đang được kỳ vọng giải quyết bài toán nào: kiểm soát công đoạn, xác nhận chất lượng hay sàng lọc sản phẩm cuối.

AOI Sau In Kem Hàn – Vai Trò Bổ Trợ Của SPI Trong Phát Hiện Lỗi Sớm

Khoảng 70% lỗi trong quy trình SMT được cho là bắt nguồn từ công đoạn in kem hàn, khiến kiểm tra ngay sau bước này trở thành một điểm kiểm soát quan trọng.

SPI 3D có thể hỗ trợ doanh nghiệp ở ba khía cạnh chính:

• Phát hiện lỗi ngay sau in kem hàn: Kiểm tra lượng kem hàn, độ lệch vị trí và hình dạng lớp kem trước khi board chuyển sang công đoạn gắn linh kiện.
• Nâng cao tỷ lệ đạt chuẩn ngay lần đầu: SPI có thể giúp tăng First Pass Yield khoảng 15–25% và giảm hơn 30% chi phí liên quan đến chất lượng; thời gian hoàn vốn thường dưới một năm.
• Giảm chi phí sửa lỗi: Phát hiện vấn đề ngay tại công đoạn in kem hàn có thể giúp giảm tới 50% chi phí rework so với việc phát hiện lỗi ở các bước sau.

Có thể thấy công nghệ AOI không nên được xem như một hệ thống kiểm tra độc lập. Khi SPI đảm nhiệm việc kiểm soát chất lượng kem hàn từ đầu và công nghệ AOI tiếp tục kiểm tra sau quá trình gắn linh kiện, doanh nghiệp có thể tạo ra một chuỗi kiểm soát khép kín, giúp phát hiện và xử lý lỗi ở đúng công đoạn thay vì chỉ tìm lỗi ở cuối quy trình.

AOI Sau Reflow – Điểm Kiểm Tra Hiệu Quả Nhất Cho Lỗi Hàn, Tombstone, Lệch Linh Kiện

Sau công đoạn reflow, công nghệ AOI có điều kiện thuận lợi để kiểm tra những lỗi chỉ có thể nhận diện rõ sau khi board đã trải qua quá trình gia nhiệt. Đây cũng là một trong những vị trí quan trọng nhất để đánh giá chất lượng lắp ráp SMT.

Các nhóm lỗi thường được kiểm tra sau reflow gồm:

• Lỗi hàn: Mối hàn thiếu, thừa, không đạt hình dạng hoặc có dấu hiệu bất thường sau quá trình gia nhiệt.
• Lệch linh kiện: Phát hiện linh kiện bị dịch chuyển khỏi vị trí thiết kế trong quá trình reflow.
• Tombstone: Nhận diện tình trạng một đầu linh kiện bị dựng lên khỏi pad, thường gặp với linh kiện có kích thước nhỏ.
• Lỗi ngoại quan khác: Kiểm tra tình trạng thiếu linh kiện, sai linh kiện hoặc các bất thường trên bề mặt board.

Một nghiên cứu sử dụng 30.000 điểm dữ liệu thực tế từ dây chuyền sản xuất cho thấy mô hình phân loại false call có thể đạt độ chính xác 89,3% khi khai thác dữ liệu kiểm tra trước reflow. Kết quả này cho thấy hiệu quả của công nghệ AOI sau reflow không chỉ phụ thuộc vào khả năng xử lý hình ảnh của thiết bị mà còn liên quan trực tiếp đến chất lượng và tính liên kết của dữ liệu từ các công đoạn trước.

AOI In-Line So Với AOI Cuối Chuyền: Khác Biệt Về Hiệu Quả Phản Hồi Thời Gian Thực

Về vị trí triển khai, công nghệ AOI khối lượng lớn thường được tích hợp inline để kiểm tra trực tiếp trên dây chuyền và đưa ra phản hồi lỗi gần như tức thời. Mô hình high-mix low-volume phù hợp hơn cùng AOI offline hoặc bố trí cuối chuyền nhờ khả năng thay đổi sản phẩm, lập trình chương trình kiểm tra và hiệu chỉnh hệ thống linh hoạt.

Công nghệ kiểm tra cũng tạo ra sự khác biệt về hiệu quả vận hành. AOI 2D chiếm 54,2% thị phần toàn cầu năm 2023 nhờ tốc độ xử lý nhanh và mức đầu tư phù hợp, trong khi AOI 3D đang tăng trưởng nhanh khi nhu cầu kiểm tra chính xác về hình học và độ cao ngày càng tăng. Vị trí triển khai, tốc độ phản hồi và công nghệ kiểm tra cùng quyết định hiệu quả của công nghệ AOI, ngay cả khi các nhà máy sử dụng cùng một dòng thiết bị.

Điều Kiện Môi Trường Và Cấu Hình Phần Cứng Ảnh Hưởng Trực Tiếp Đến Hiệu Quả AOI

Điều kiện môi trường và cấu hình phần cứng có ảnh hưởng trực tiếp đến khả năng kiểm tra của công nghệ AOI. Ánh sáng, bụi, rung động, nhiệt độ, độ ẩm hay độ ổn định của vị trí đặt máy đều có thể tác động đến chất lượng hình ảnh đầu vào. Giữa môi trường vận hành thay đổi liên tục, công nghệ AOI cần được cấu hình phù hợp để duy trì độ ổn định của kết quả kiểm tra.

Cấu hình phần cứng cũng quyết định khả năng xử lý từng nhóm sản phẩm và lỗi cần phát hiện. Camera, độ phân giải, hệ thống chiếu sáng, góc quan sát và tốc độ xử lý cần được lựa chọn dựa trên kích thước linh kiện, mật độ board và đặc điểm bề mặt. Có cấu hình phù hợp giúp công nghệ AOI thu được hình ảnh đủ rõ để phân biệt lỗi thật, đồng thời hạn chế phát sinh cảnh báo sai.

Ánh Sáng, Độ Rung Và Độ Ổn Định Camera Trong Môi Trường Nhà Máy

Hệ thống công nghệ AOI hoạt động dựa trên nguyên lý so sánh hình ảnh thu được với hình ảnh chuẩn, do đó bất kỳ thay đổi nào về ánh sáng hoặc độ rung của camera đều có thể khiến hệ thống hiểu sai một board đạt chuẩn thành lỗi.

Việc phân loại lỗi theo tiêu chuẩn IPC-A-610D khi tích hợp vào AOI đòi hỏi hệ thống chiếu sáng và camera phải ổn định để đảm bảo kết quả phân loại nhất quán giữa các lần kiểm tra. Đây cũng là một trong những nguyên nhân phổ biến khiến tỷ lệ false call tăng đột biến dù chương trình kiểm tra không thay đổi.

Tương Quan Giữa Tốc Độ Chuyền Sản Xuất Và Yêu Cầu Xử Lý Hình Ảnh Thời Gian Thực

Tốc độ dây chuyền và độ phân giải camera cần được cân đối để công nghệ AOI duy trì khả năng kiểm tra theo thời gian thực. Độ phân giải cao giúp nhận diện các lỗi có kích thước nhỏ, đồng thời làm tăng lượng dữ liệu cần xử lý và thời gian quét.

Khi cấu hình công nghệ AOI, doanh nghiệp cần cân nhắc:

• Độ phân giải camera: Quyết định kích thước lỗi nhỏ nhất hệ thống có thể quan sát và phân biệt.
• Tốc độ dây chuyền: Takt time càng ngắn, yêu cầu xử lý hình ảnh và truyền dữ liệu càng cao.
• Độ phóng đại: Mức phóng đại quá cao trên dây chuyền tốc độ lớn có thể kéo dài thời gian quét và xử lý.
• Loại lỗi cần phát hiện: Lỗi càng nhỏ càng cần độ phân giải cao; các lỗi lớn có thể sử dụng cấu hình thấp hơn để duy trì tốc độ.
• Khả năng xử lý thời gian thực: Hệ thống cần hoàn tất quá trình chụp, phân tích và trả kết quả trong khoảng thời gian phù hợp với nhịp sản xuất.

Khi Nào AOI 2D Là Đủ, Khi Nào Cần Chuyển Sang AOI 3D?

AOI 2D vẫn đáp ứng tốt nhu cầu kiểm tra các sản phẩm điện tử tiêu dùng có thiết kế tương đối đơn giản, linh kiện kích thước từ 0603 trở lên và yêu cầu chất lượng ở mức Class 1. Ưu điểm chính nằm ở tốc độ xử lý nhanh, cấu hình đơn giản và chi phí đầu tư phù hợp. Khi triển khai công nghệ AOI cho nhóm sản phẩm này, doanh nghiệp có thể ưu tiên 2D để đảm bảo hiệu quả kiểm tra mà vẫn kiểm soát ngân sách đầu tư.

Các sản phẩm sử dụng linh kiện 0201, 01005 hoặc BGA có mối hàn nằm dưới thân linh kiện đòi hỏi khả năng phân tích chiều cao, thể tích và hình dạng mối hàn chính xác hơn, khiến AOI 3D trở thành lựa chọn phù hợp. Xu hướng thị trường cũng cho thấy nhu cầu này ngày càng tăng: AOI 3D được dự báo chiếm hơn 57% thị phần công nghệ công nghệ AOI vào năm 2026, tương đương hơn 815 triệu USD, nhờ khả năng xử lý các dạng lỗi phức tạp.

Công nghệ AOI Đạt Hiệu Quả Bền Vững Khi Có Dữ Liệu Huấn Luyện Và Thuật Toán Được Tối Ưu Liên Tục

Hiệu quả của công nghệ AOI cần được duy trì thông qua quá trình cập nhật dữ liệu và tối ưu thuật toán liên tục, đặc biệt trước sự thay đổi của sản phẩm, linh kiện và điều kiện vận hành. Dữ liệu từ các lần kiểm tra thực tế giúp hệ thống nhận diện tốt hơn những mẫu lỗi mới, phân biệt lỗi thật và false call, đồng thời cải thiện độ chính xác qua từng chu kỳ vận hành.

Dữ liệu huấn luyện được quản lý bài bản cùng thuật toán được cập nhật định kỳ tạo nền tảng để công nghệ AOI duy trì hiệu suất ổn định và thích ứng tốt hơn trước những thay đổi của dây chuyền.

Vai Trò Của AI/Deep Learning Trong Việc Giảm Tỷ Lệ False Call

Trong công nghệ AOI, AI và Deep Learning có thể bổ sung khả năng phân tích dữ liệu sâu hơn cho hệ thống kiểm tra hình ảnh truyền thống. Trước đây, một mô hình học máy được áp dụng trên dữ liệu chất lượng từng giúp cải thiện độ chính xác dự đoán board lỗi tới 50%, qua đó giảm đáng kể nhu cầu xác minh thủ công.

Chỉ số	AOI truyền thống	AOI tích hợp AI
Tỷ lệ false call	Có thể lên đến 30% hoặc cao hơn	Có thể giảm xuống khoảng 3–10%
Thời gian lập trình	Có thể mất vài ngày cho sản phẩm mới	Có thể rút ngắn xuống vài giờ
Tỷ lệ phát hiện lỗi thật	Phụ thuộc nhiều vào ngưỡng cấu hình thủ công	Có thể đạt 98–99% đối với lỗi mối hàn quan trọng

AI có thể trở thành lớp tối ưu quan trọng cho công nghệ AOI, đặc biệt ở những dây chuyền có nhiều biến thể sản phẩm, lượng false call cao hoặc cần cập nhật chương trình kiểm tra thường xuyên. Giá trị lớn nhất nằm ở khả năng học từ dữ liệu thực tế, liên tục tinh chỉnh mô hình và giảm khối lượng xác minh thủ công.

Vòng Lặp Phản Hồi Giữa AOI Và Đội Ngũ QC (Human-In-The-Loop)

Các hệ thống công nghệ AOI hiện đại có thể xây dựng vòng lặp phản hồi từ chính dữ liệu phát sinh trong quá trình kiểm tra. Hình ảnh mà mô hình nhận diện chưa chính xác có thể được đội ngũ QC gắn nhãn lại, bổ sung vào tập dữ liệu huấn luyện và sử dụng để cập nhật mô hình. Cách tiếp cận này đưa QC vào trực tiếp quá trình cải thiện thuật toán, giúp hệ thống công nghệ AOI ngày càng thích ứng tốt hơn trước các mẫu lỗi và biến thể sản phẩm mới.

So Sánh Hiệu Quả Theo Thời Gian: AOI Rule-Based Truyền Thống Và AOI AI-Driven

Sự khác biệt giữa AOI rule-based và AOI AI-driven thể hiện rõ hơn qua khả năng duy trì hiệu suất sau thời gian dài vận hành. AOI rule-based sử dụng các ngưỡng hình học và quy tắc được thiết lập cố định, nên hiệu quả có thể bị ảnh hưởng khi sản phẩm, vật liệu hàn hoặc mật độ linh kiện thay đổi. Nếu thiếu hoạt động hiệu chỉnh định kỳ, công nghệ AOI có thể phát sinh ngày càng nhiều false call.

AOI AI-driven tạo ra cơ chế cải thiện dựa trên dữ liệu vận hành thực tế. Khi triển khai công nghệ AOI theo hướng AI-driven, doanh nghiệp có thể:

• Học từ dữ liệu thực tế: Hình ảnh lỗi và kết quả xác minh từ QC được bổ sung vào dữ liệu huấn luyện.
• Giảm false call: Mô hình có khả năng phân biệt tốt hơn giữa đặc điểm ngoại quan đạt chuẩn và lỗi thực tế.
• Thích ứng trước biến động sản phẩm: Thuật toán có thể được cập nhật để phản ánh các thay đổi về linh kiện, vật liệu và thiết kế.
• Duy trì hiệu suất lâu dài: Hiệu quả của công nghệ AOI có cơ sở để được cải thiện qua các vòng dữ liệu thay vì phụ thuộc hoàn toàn vào bộ rule ban đầu.
• Tối ưu hệ thống hiện có: Doanh nghiệp có thể bổ sung lớp AI để nâng cấp khả năng phân tích của AOI hiện tại, thay vì tập trung toàn bộ ngân sách vào việc thay mới phần cứng.

SotaVision – Giải Pháp công nghệ AOI Ứng Dụng AI Duy Trì Hiệu Quả Vận Hành Ổn Định

SotaVision bổ sung một lớp trí tuệ nhân tạo vào hệ thống kiểm tra hình ảnh hiện có, giúp nâng cao khả năng nhận diện và phân loại lỗi của công nghệ AOI. Giải pháp có thể tận dụng hình ảnh từ camera và hệ thống kiểm tra đang vận hành, phân tích dữ liệu bằng mô hình AI rồi trả về kết quả đạt hoặc không đạt theo thời gian thực. Cách tiếp cận này giúp doanh nghiệp nâng cấp khả năng kiểm tra mà vẫn tận dụng hạ tầng sẵn có.

Một điểm nổi bật của SotaVision là khả năng học và cải thiện liên tục. Dữ liệu từ quá trình kiểm tra thực tế, bao gồm những trường hợp hệ thống nhận diện chưa chính xác, có thể được thu thập, phân loại và sử dụng để huấn luyện lại mô hình. Nhờ vậy, công nghệ AOI có thể thích ứng tốt hơn trước sự thay đổi về sản phẩm, linh kiện và điều kiện vận hành, đồng thời từng bước giảm cảnh báo sai và nâng cao độ ổn định của kết quả kiểm tra.

SotaVision hỗ trợ doanh nghiệp cải thiện hệ thống công nghệ AOI trên nhiều khía cạnh:

• Tận dụng hệ thống hiện có: Có thể kết nối cùng camera và hạ tầng kiểm tra hiện tại, giảm nhu cầu đầu tư lại toàn bộ thiết bị.
• Xử lý ngay tại nhà máy: Dữ liệu hình ảnh được phân tích trực tiếp tại hệ thống máy tính trong nhà máy, hỗ trợ phản hồi nhanh và hạn chế đưa dữ liệu sản xuất ra bên ngoài.
• Phát hiện lỗi theo thời gian thực: Khả năng xử lý dưới 50 mili giây giúp đáp ứng yêu cầu kiểm tra trên dây chuyền tốc độ cao.
• Kết nối với hệ thống sản xuất: Hỗ trợ kết nối với PLC, hệ thống quản lý sản xuất và các nền tảng quản lý chất lượng thông qua giao diện kết nối mở.
• Cải thiện theo dữ liệu thực tế: Mô hình có thể được cập nhật dựa trên dữ liệu phát sinh trong quá trình vận hành, giúp hệ thống thích ứng trước những thay đổi của sản phẩm và lỗi mới.

SotaVision phù hợp cho các nhà máy đã có công nghệ AOI nhưng đang gặp tình trạng cảnh báo sai cao, cần kiểm tra nhiều biến thể sản phẩm hoặc muốn nâng cao khả năng phân tích mà vẫn giữ lại hệ thống phần cứng hiện hữu. Thay vì bắt đầu lại từ đầu, doanh nghiệp có thể bổ sung một lớp AI để biến dữ liệu kiểm tra hiện có thành nguồn lực phục vụ quá trình cải thiện chất lượng liên tục.

Xem thêm: SotaVision

Kết Luận

Công nghệ AOI phát huy hiệu quả cao nhất dựa trên sự phù hợp giữa đặc tính sản phẩm, tốc độ dây chuyền, vị trí kiểm tra, điều kiện môi trường và chất lượng dữ liệu. Cấu hình đúng giúp hệ thống nâng cao khả năng phát hiện lỗi, giảm thời gian kiểm tra và duy trì chất lượng ổn định trong quá trình sản xuất.

Hiệu quả lâu dài còn phụ thuộc vào khả năng cập nhật dữ liệu và tối ưu thuật toán theo tình hình vận hành thực tế. SotaVision bổ sung lớp trí tuệ nhân tạo cho hệ thống kiểm tra hiện có, hỗ trợ giảm cảnh báo sai, thích ứng trước thay đổi của sản phẩm và nâng cao khả năng phân tích hình ảnh. Giải pháp phù hợp cho doanh nghiệp muốn nâng cấp công nghệ AOI mà vẫn tận dụng hạ tầng sẵn có, từng bước xây dựng quy trình kiểm tra linh hoạt, chính xác và hiệu quả hơn.

Liên hệ với đội ngũ chuyên gia SotaVision để được tư vấn và đánh giá giải pháp AI phù hợp, giúp nâng cao hiệu quả công nghệ AOI, giảm cảnh báo sai và tận dụng tối đa hệ thống kiểm tra hiện có.

Doanh nghiệp nào cũng mong muốn nâng cao chất lượng sản phẩm, giảm tỷ lệ lỗi và tối ưu chi phí vận hành. Thế nhưng, AOI trong sản xuất không phải là giải pháp nên triển khai ngay từ đầu trong mọi trường hợp. Việc đầu tư quá sớm có thể khiến doanh nghiệp chưa khai thác hết giá trị của hệ thống, trong khi triển khai quá muộn lại làm gia tăng chi phí chất lượng, tỷ lệ sản phẩm lỗi và nguy cơ mất lợi thế cạnh tranh.

Vậy khi nào nên triển khai AOI trong sản xuất? Những dấu hiệu nào cho thấy doanh nghiệp đã sẵn sàng ứng dụng công nghệ kiểm tra quang học tự động? Trong bài viết này, chúng tôi sẽ phân tích các tiêu chí giúp doanh nghiệp xác định thời điểm phù hợp để đầu tư AOI trong sản xuất, đồng thời giới thiệu cách SotaVision hỗ trợ doanh nghiệp đánh giá hiện trạng dây chuyền, lựa chọn lộ trình triển khai phù hợp và tối ưu hiệu quả kiểm soát chất lượng bằng công nghệ Vision AI.

AOI Trong Sản Xuất Và Vai Trò Trong Kiểm Soát Chất Lượng

Mỗi quyết định đầu tư công nghệ đều cần xuất phát từ nhu cầu thực tế của dây chuyền sản xuất. AOI trong sản xuất cũng không ngoại lệ. Trước khi xác định thời điểm triển khai, doanh nghiệp cần hiểu rõ vai trò của AOI trong quy trình kiểm soát chất lượng, những lợi ích công nghệ này có thể mang lại và các trường hợp ứng dụng phù hợp. Đây là cơ sở để đánh giá liệu AOI trong sản xuất đã thực sự là lựa chọn cần thiết hay doanh nghiệp vẫn có thể tối ưu bằng các phương pháp hiện có.

Định Nghĩa AOI (Automated Optical Inspection) Trong Quy Trình Sản Xuất Hiện Đại

AOI trong sản xuất (Automated Optical Inspection) là công nghệ kiểm tra chất lượng tự động sử dụng camera công nghiệp, hệ thống chiếu sáng và phần mềm xử lý hình ảnh để đối chiếu sản phẩm thực tế với golden sample, dữ liệu thiết kế hoặc các tiêu chuẩn kỹ thuật đã được thiết lập.

Trong các nhà máy hiện đại, AOI trong sản xuất thường được bố trí tại nhiều công đoạn khác nhau như sau in kem hàn (SPI), sau gắn linh kiện (placement) và sau hàn reflow nhằm tăng hiệu quả kiểm soát chất lượng ở từng giai đoạn. Bên cạnh chức năng phát hiện lỗi, hệ thống còn lưu trữ hình ảnh, kết quả kiểm tra và dữ liệu thống kê để tích hợp với nền tảng MES, hỗ trợ truy xuất nguồn gốc, phân tích xu hướng lỗi và cải tiến quy trình sản xuất dựa trên dữ liệu thực tế.

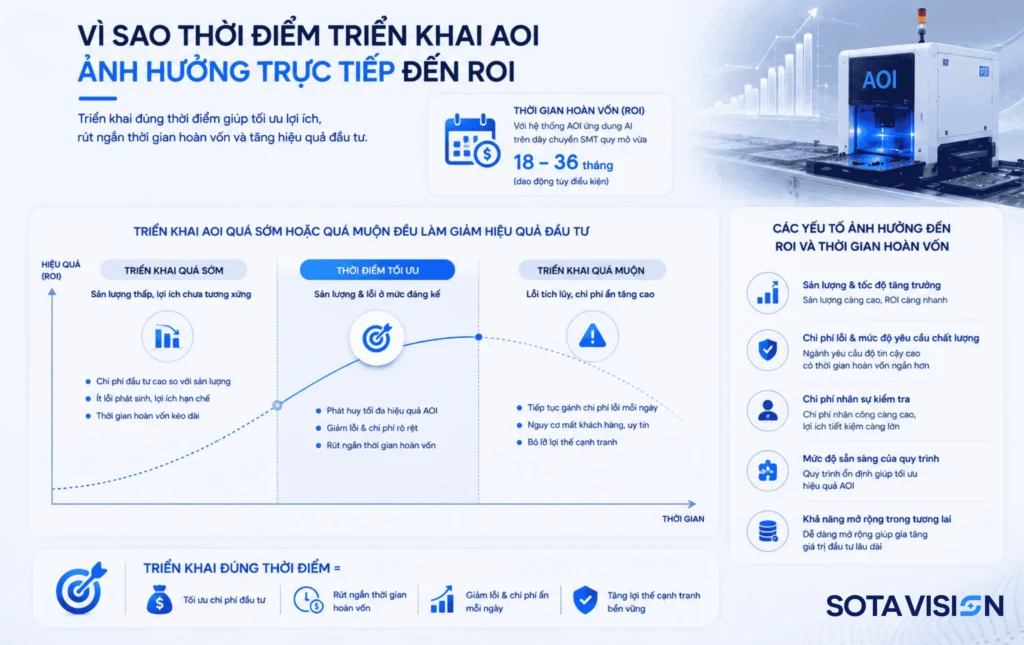

Vì Sao Thời Điểm Triển Khai Ảnh Hưởng Trực Tiếp Đến ROI Của Hệ Thống AOI Trong Sản Xuất

Theo một mô hình đánh giá ROI cho hệ thống AOI trong sản xuất ứng dụng AI trên dây chuyền SMT quy mô vừa, thời gian hoàn vốn thường dao động từ 18 đến 36 tháng, tùy thuộc vào chi phí nhân sự kiểm tra và mức độ thiệt hại do lỗi sản phẩm gây ra.

Với các ngành yêu cầu độ tin cậy cao như ô tô, công nghiệp hoặc thiết bị y tế, chi phí lỗi bỏ sót thường lớn hơn, kéo theo thời gian hoàn vốn ngắn hơn đáng kể so với mức trung bình này.

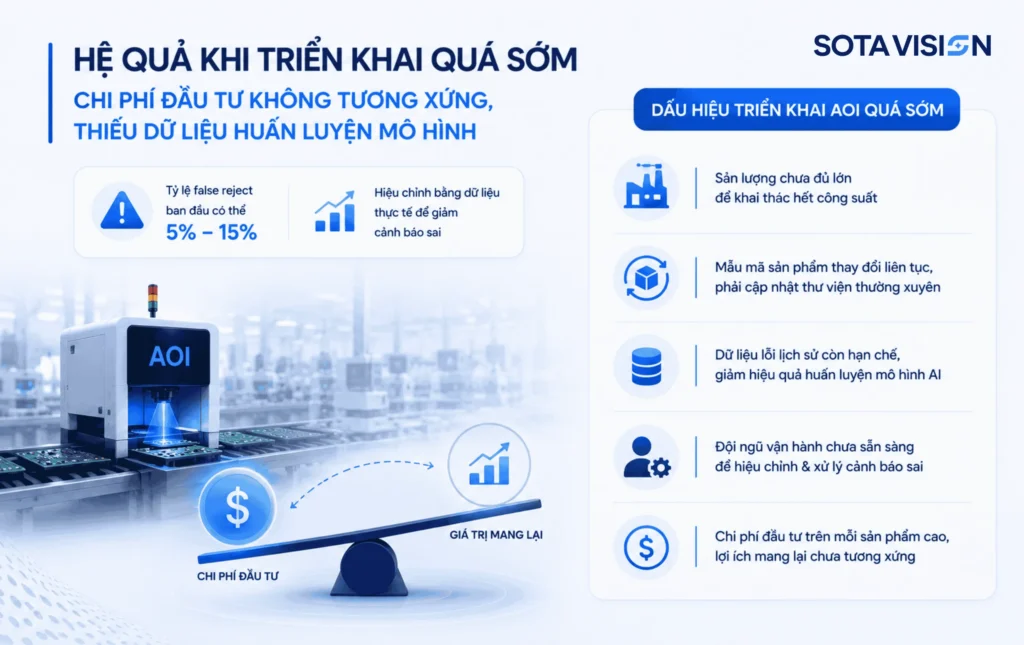

Nói cách khác, triển khai AOI trong sản xuất quá sớm khi sản lượng còn thấp có thể khiến chi phí đầu tư chưa tương xứng với lợi ích thu về, trong khi trì hoãn quá lâu lại khiến doanh nghiệp tiếp tục gánh chi phí lỗi ẩn mỗi ngày. Đây là lý do câu hỏi “khi nào nên triển khai AOI trong sản xuất” quan trọng không kém câu hỏi “có nên triển khai AOI trong sản xuất hay không”.

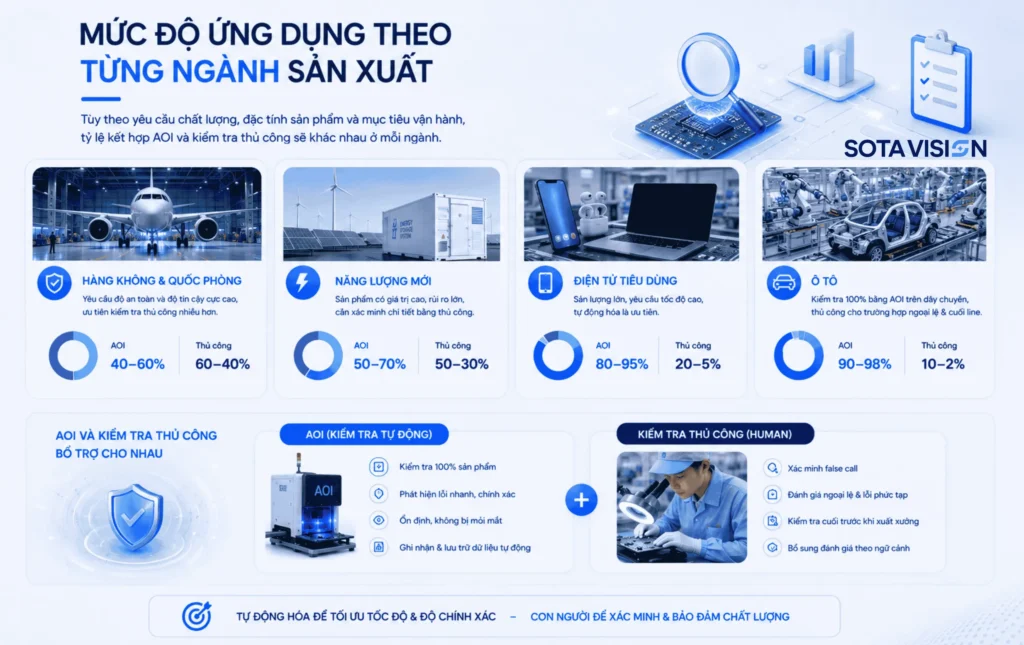

Phân Biệt AOI Với Các Phương Pháp Kiểm Tra Chất Lượng Truyền Thống (Kiểm Tra Thủ Công, Kiểm Tra Lấy Mẫu AQL)

So với kiểm tra thủ công và kiểm tra lấy mẫu AQL, AOI trong sản xuất mang lại nhiều lợi thế về tốc độ, độ chính xác và khả năng duy trì tính nhất quán trong hoạt động kiểm tra chất lượng.

Theo AllPCB, một bảng mạch điện tử có độ phức tạp cao cần khoảng 30–60 phút để kiểm tra thủ công, trong khi AOI trong sản xuất chỉ mất 1–2 phút để hoàn thành cùng khối lượng công việc. Đối với các dây chuyền SMT có mật độ linh kiện lớn, hệ thống còn có khả năng kiểm tra hàng trăm đến hàng nghìn linh kiện mỗi phút, vượt xa giới hạn của phương pháp kiểm tra bằng mắt thường.

Tiêu chí	Kiểm tra thủ công	AOI trong sản xuất
Tốc độ kiểm tra	Khoảng 30–60 phút đối với mỗi bảng mạch phức tạp	Khoảng 1–2 phút cho cùng một bảng mạch
Khả năng phát hiện lỗi	Phụ thuộc vào kinh nghiệm và trạng thái của kiểm tra viên	Kiểm tra tự động 100% sản phẩm với độ chính xác cao
Tỷ lệ lỗi bỏ sót	Trung bình khoảng 15%, có thể tăng khi kiểm tra kéo dài	Giảm tới 90% tỷ lệ lỗi bỏ sót so với kiểm tra thủ công
Tính nhất quán	Dễ bị ảnh hưởng bởi yếu tố con người và sự mệt mỏi	Kết quả ổn định giữa các ca làm việc và các dây chuyền
Khả năng mở rộng	Cần tăng số lượng kiểm tra viên khi sản lượng tăng	Dễ mở rộng theo quy mô sản xuất mà không làm tăng đáng kể chi phí vận hành

Nguồn: Grokipedia, AllPCB.

5 Dấu Hiệu Cho Thấy Doanh Nghiệp Sản Xuất Đã Đến Lúc Triển Khai AOI

Doanh nghiệp thường chỉ xem xét AOI trong sản xuất khi hoạt động kiểm tra chất lượng xuất hiện nhiều hạn chế hoặc yêu cầu từ khách hàng ngày càng khắt khe. Dẫu vậy, các dữ liệu vận hành như tỷ lệ lỗi, chi phí kiểm tra và năng suất dây chuyền hoàn toàn có thể trở thành cơ sở để xác định thời điểm đầu tư hiệu quả hơn.

Tỷ Lệ Lỗi Bỏ Sót (Escape Rate) Vượt Ngưỡng Chấp Nhận Được

Kiểm soát tỷ lệ lỗi bỏ sót (escape rate) là tiêu chí quan trọng để đánh giá hiệu quả của hoạt động kiểm tra chất lượng. Nếu chỉ dựa vào kiểm tra thủ công, kết quả phát hiện lỗi thường chịu ảnh hưởng bởi kinh nghiệm, mức độ tập trung và cường độ làm việc của kiểm tra viên.

Doanh nghiệp nên xem xét triển khai AOI trong sản xuất nếu xuất hiện một hoặc nhiều dấu hiệu sau:

• Tỷ lệ lỗi sau xuất xưởng hoặc khiếu nại từ khách hàng có xu hướng gia tăng.
• Bộ phận QC thường xuyên phát hiện sản phẩm lỗi đã vượt qua công đoạn kiểm tra cuối.
• Tỷ lệ rework, scrap hoặc chi phí xử lý lỗi nội bộ ngày càng cao.
• Kết quả kiểm tra chất lượng không đồng nhất giữa các ca làm việc hoặc giữa các kiểm tra viên.
• Hoạt động kiểm tra thủ công trở thành điểm nghẽn, không theo kịp tốc độ của dây chuyền sản xuất.

Chi Phí Nhân Sự Kiểm Tra Thủ Công Tăng Nhanh Hơn Tốc Độ Tăng Trưởng Sản Lượng

Sự gia tăng của chi phí nhân sự kiểm tra là một dấu hiệu cho thấy doanh nghiệp nên đánh giá khả năng triển khai AOI trong sản xuất. Doanh nghiệp nên cân nhắc đầu tư AOI trong sản xuất khi xuất hiện các dấu hiệu như:

• Chi phí nhân sự kiểm tra tăng nhanh hơn tốc độ tăng trưởng sản lượng.
• Liên tục phải tuyển mới hoặc đào tạo thêm kiểm tra viên để đáp ứng nhu cầu sản xuất.
• Chi phí kiểm tra chất lượng và vận hành QC chiếm tỷ trọng ngày càng lớn trong tổng chi phí sản xuất.
• Hiệu suất kiểm tra không tăng tương ứng dù số lượng nhân sự liên tục được mở rộng.
• Chi phí vận hành gia tăng nhưng tỷ lệ lỗi bỏ sót vẫn chưa được cải thiện đáng kể.

Khi chi phí cho kiểm tra thủ công tăng nhanh hơn giá trị mang lại, AOI trong sản xuất có thể giúp doanh nghiệp tự động hóa hoạt động kiểm tra, giảm sự phụ thuộc vào nguồn nhân lực, tối ưu chi phí vận hành và cải thiện hiệu quả đầu tư (ROI) trong dài hạn.

Khách Hàng OEM Hoặc Tiêu Chuẩn Ngành (ISO 9001, IATF 16949) Yêu Cầu Kiểm Soát Chất Lượng Chặt Hơn

Các yêu cầu từ khách hàng OEM và những tiêu chuẩn như ISO 9001 hay IATF 16949 đang khiến hoạt động kiểm tra chất lượng ngày càng khắt khe hơn. Theo ISO Survey, đến năm 2023 đã có hơn 1,24 triệu địa điểm trên toàn cầu được chứng nhận ISO 9001, trong khi IATF 16949 đã được hơn 65.000 nhà cung cấp trong chuỗi cung ứng ô tô áp dụng.

Để đáp ứng các yêu cầu về truy xuất dữ liệu, tỷ lệ lỗi ppm thấp, khả năng audit và minh chứng chất lượng, nhiều doanh nghiệp đã lựa chọn AOI trong sản xuất nhằm nâng cao năng lực kiểm tra và chuẩn hóa quy trình kiểm soát chất lượng.

Yêu cầu từ OEM hoặc tiêu chuẩn ngành	Tác động đến doanh nghiệp	Vai trò của AOI trong sản xuất
Giảm tỷ lệ lỗi xuống mức ppm	Kiểm tra thủ công khó duy trì độ chính xác ổn định	Kiểm tra 100% sản phẩm với độ chính xác và tính nhất quán cao
Lưu trữ dữ liệu và hình ảnh kiểm tra	Tăng khối lượng hồ sơ, khó quản lý bằng phương pháp thủ công	Tự động lưu hình ảnh, kết quả kiểm tra và nhật ký vận hành phục vụ truy xuất
Audit định kỳ theo ISO 9001, IATF 16949	Cần chứng minh quy trình kiểm soát chất lượng và dữ liệu kiểm tra	Cung cấp dữ liệu số hóa, hỗ trợ truy xuất và đối chiếu trong quá trình đánh giá
Yêu cầu minh bạch chất lượng từ khách hàng OEM	Gia tăng áp lực về độ tin cậy và tính nhất quán của kết quả kiểm tra	Chuẩn hóa quy trình kiểm tra, giảm phụ thuộc vào đánh giá chủ quan của con người
Mở rộng chuỗi cung ứng toàn cầu	Phải đáp ứng các tiêu chuẩn chất lượng quốc tế	Hỗ trợ doanh nghiệp nâng cao năng lực kiểm soát chất lượng và đáp ứng yêu cầu của đối tác

Dây Chuyền Mở Rộng Quy Mô Hoặc Chuyển Sang Sản Phẩm Có Mật Độ Linh Kiện Cao Hơn

Khu vực Đông Nam Á, bao gồm Việt Nam, Malaysia và Thái Lan, đang trở thành trung tâm sản xuất điện tử mới với nhu cầu ngày càng lớn đối với các giải pháp kiểm tra chất lượng tự động. Cùng với xu hướng dịch chuyển chuỗi cung ứng, nhiều nhà máy đa quốc gia tiếp tục đầu tư vào dây chuyền mới tại Việt Nam, Ấn Độ và Malaysia nhằm đáp ứng nhu cầu sản xuất toàn cầu, kéo theo nhu cầu ứng dụng AOI trong sản xuất để đảm bảo chất lượng và duy trì năng suất.

Trong bối cảnh đó, AOI trong sản xuất giúp doanh nghiệp kiểm tra 100% sản phẩm với độ chính xác ổn định, phát hiện sớm các lỗi vi mô và duy trì hiệu quả kiểm soát chất lượng ngay cả khi dây chuyền tiếp tục mở rộng.

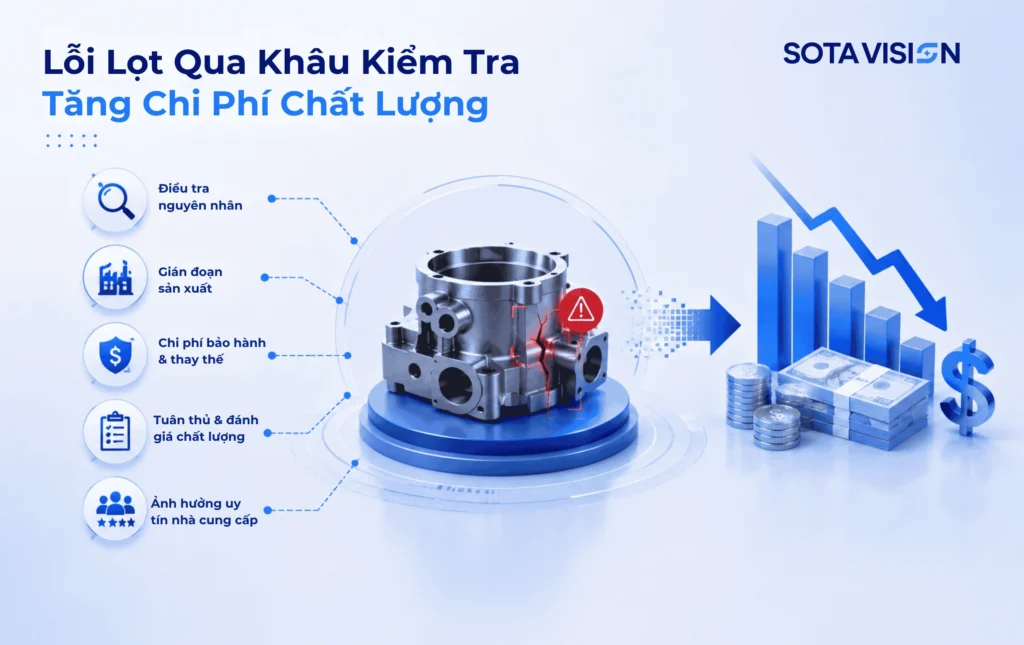

Chi Phí Bảo Hành Và Thu Hồi Sản Phẩm (Recall Cost) Tăng Do Lỗi Phát Hiện Muộn

Chi phí bảo hành và chi phí thu hồi sản phẩm (recall cost) thường chỉ tăng mạnh khi lỗi đã vượt qua toàn bộ quy trình kiểm tra chất lượng và đến tay khách hàng. Nguyên tắc 1:10:100 trong quản lý chất lượng cũng khẳng định xu hướng: chi phí xử lý một lỗi có thể tăng gấp 10 lần nếu được phát hiện ở công đoạn tiếp theo và lên tới 100 lần khi sản phẩm đã đến tay khách hàng. Một số chỉ số doanh nghiệp cần theo dõi gồm:

• Chi phí bảo hành trên mỗi đơn vị sản phẩm có xu hướng tăng qua từng quý.
• Tần suất khiếu nại hoặc trả hàng từ khách hàng ngày càng nhiều.
• Xuất hiện các đợt product recall hoặc yêu cầu thu hồi theo lô sản xuất.
• Tỷ lệ field failure và escape rate vượt mục tiêu chất lượng nội bộ.
• Chi phí khắc phục lỗi sau xuất xưởng cao hơn đáng kể so với chi phí kiểm soát lỗi tại nhà máy.

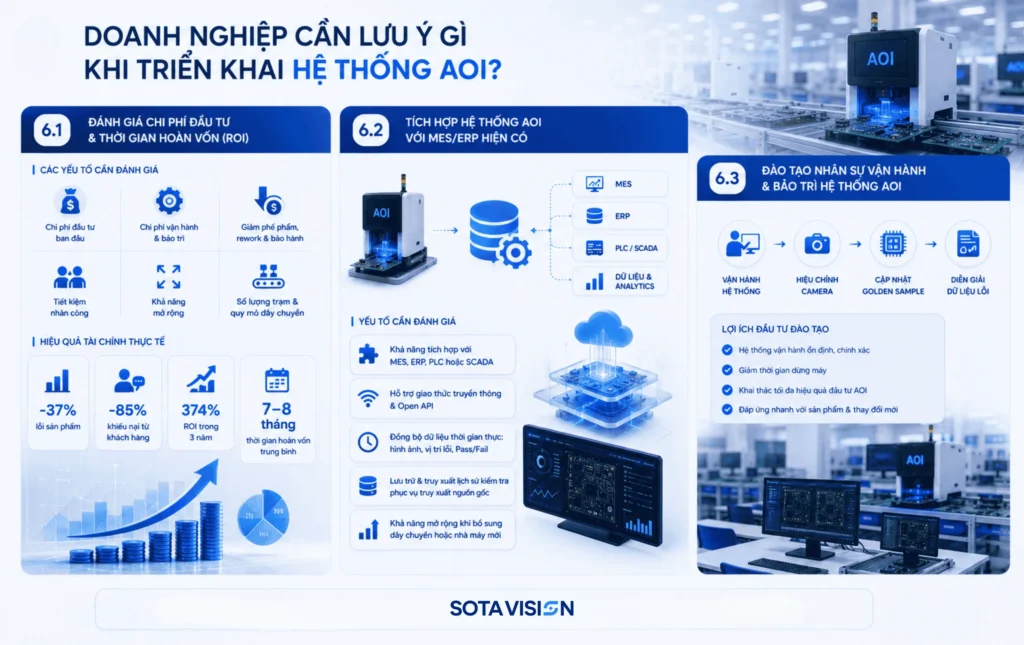

Những Yếu Tố Cần Đánh Giá Trước Khi Triển Khai AOI Trong Dây Chuyền Sản Xuất

Yếu tố cần đánh giá	Nội dung cần xem xét	Tác động đến việc triển khai AOI trong sản xuất
Sản lượng và tốc độ dây chuyền (Throughput, Cycle Time)	Đánh giá sản lượng hiện tại, cycle time và tốc độ vận hành của từng công đoạn. Đối chiếu với năng lực xử lý của hệ thống AOI để tránh tạo điểm nghẽn trên dây chuyền.	Giúp lựa chọn cấu hình AOI trong sản xuất phù hợp với năng suất thực tế, đảm bảo kiểm tra 100% sản phẩm mà không làm giảm tốc độ sản xuất.
Loại lỗi cần phát hiện và độ phức tạp sản phẩm	Xác định các lỗi ưu tiên như lỗi hàn, lệch linh kiện, thiếu chi tiết, lỗi bề mặt; đồng thời đánh giá dung sai theo tiêu chuẩn (IPC Class 2, IPC Class 3) và mức độ phức tạp của sản phẩm như PCB nhiều lớp, linh kiện mật độ cao hoặc bề mặt phản quang.	Quyết định doanh nghiệp nên lựa chọn AOI 2D, AOI 3D hay AOI tích hợp AI, từ đó tối ưu khả năng phát hiện lỗi và hiệu quả đầu tư.
Ngân sách và bài toán ROI	So sánh chi phí đầu tư ban đầu với chi phí nhân sự kiểm tra, chi phí lỗi bỏ sót, rework, scrap và bảo hành hiện tại. Ước tính thời gian hoàn vốn (ROI) dựa trên quy mô sản xuất và chi phí chất lượng.	Giúp đánh giá tính khả thi của AOI trong sản xuất, tránh chỉ dựa vào giá thiết bị mà bỏ qua lợi ích dài hạn từ việc giảm COPQ và tối ưu vận hành.
Hạ tầng dữ liệu và khả năng tích hợp MES/ERP	Kiểm tra khả năng kết nối với hệ thống MES, ERP hoặc QMS; đánh giá việc lưu trữ hình ảnh, nhật ký kiểm tra và dữ liệu lỗi phục vụ truy xuất nguồn gốc và phân tích chất lượng.	Bảo đảm dữ liệu từ AOI trong sản xuất được khai thác hiệu quả, hỗ trợ phân tích xu hướng lỗi, cải tiến quy trình và quản lý chất lượng theo thời gian thực.
Năng lực đội ngũ vận hành và bảo trì	Đánh giá nguồn lực kỹ thuật để lập trình, hiệu chỉnh mô hình, bảo trì thiết bị, xử lý cảnh báo sai (false call) và đào tạo nhân sự sau triển khai.	Giúp hệ thống AOI trong sản xuất vận hành ổn định, duy trì độ chính xác lâu dài và tối ưu tổng chi phí sở hữu (TCO).

Rủi Ro Khi Triển Khai AOI Quá Sớm Hoặc Quá Muộn Trong Quy Trình Sản Xuất

Thời điểm triển khai AOI trong sản xuất là yếu tố ảnh hưởng trực tiếp đến hiệu quả đầu tư và khả năng kiểm soát chất lượng. Quyết định đầu tư quá sớm có thể làm tăng thời gian hoàn vốn do hệ thống chưa được khai thác hết công suất.

Ngược lại, trì hoãn triển khai khiến doanh nghiệp tiếp tục chịu chi phí từ lỗi bỏ sót, kiểm tra thủ công và bảo hành sản phẩm. Hiểu rõ những rủi ro ở cả hai trường hợp sẽ giúp doanh nghiệp lựa chọn thời điểm phù hợp để AOI trong sản xuất phát huy tối đa giá trị.

Hệ Quả Khi Triển Khai Quá Sớm: Chi Phí Đầu Tư Không Tương Xứng, Thiếu Dữ Liệu Huấn Luyện Mô Hình

Đầu tư AOI trong sản xuất quá sớm có thể khiến doanh nghiệp chưa khai thác được hết giá trị của hệ thống. Các giải pháp AOI ứng dụng AI cần một lượng dữ liệu đủ lớn để tối ưu mô hình nhận diện và giảm tỷ lệ cảnh báo sai. Trong giai đoạn đầu triển khai, tỷ lệ false reject thường dao động từ 5% đến 15% trước khi hệ thống được hiệu chỉnh bằng dữ liệu thực tế của dây chuyền.

Một số dấu hiệu cho thấy doanh nghiệp có thể đang triển khai AOI trong sản xuất quá sớm gồm:

• Sản lượng chưa đủ lớn để khai thác hết công suất của hệ thống AOI.
• Mẫu mã sản phẩm thay đổi liên tục, khiến thư viện dữ liệu và tham số kiểm tra phải cập nhật thường xuyên.
• Dữ liệu lỗi lịch sử còn hạn chế, làm giảm hiệu quả huấn luyện mô hình AI.
• Đội ngũ vận hành chưa sẵn sàng để hiệu chỉnh hệ thống và xử lý các cảnh báo sai trong giai đoạn đầu.
• Chi phí đầu tư trên mỗi sản phẩm còn cao, trong khi lợi ích từ việc giảm lỗi và tiết kiệm nhân công chưa đủ để bù đắp chi phí.

Ở giai đoạn này, doanh nghiệp nên ưu tiên chuẩn hóa quy trình sản xuất, xây dựng dữ liệu kiểm tra và đánh giá nhu cầu thực tế trước khi mở rộng AOI trong sản xuất trên toàn bộ dây chuyền.

Hệ Quả Khi Trì Hoãn Triển Khai: Tích Lũy Chi Phí Lỗi Ẩn, Mất Lợi Thế Cạnh Tranh So Với Đối Thủ

Theo nguyên tắc 1:10:100, một lỗi được phát hiện ở giai đoạn sản xuất có thể tốn chi phí khắc phục cao gấp khoảng 10 lần so với xử lý ngay từ đầu, trong khi chi phí có thể tăng lên 100 lần nếu lỗi chỉ được phát hiện sau khi sản phẩm đã đến tay khách hàng. Song song với đó, tốc độ ứng dụng AOI trong sản xuất trên toàn cầu cũng đang tăng nhanh, với thị trường được dự báo tăng trưởng 22,3% CAGR trong giai đoạn 2025–2032.

Việc trì hoãn đầu tư AOI trong sản xuất có thể dẫn đến những hệ quả sau:

Tác động	Ảnh hưởng đến doanh nghiệp
Chi phí chất lượng gia tăng	Chi phí rework, scrap, bảo hành và xử lý khiếu nại tiếp tục tăng theo sản lượng.
Khả năng phát hiện lỗi hạn chế	Tiếp tục phụ thuộc vào kiểm tra thủ công, làm tăng nguy cơ lỗi lọt đến khách hàng.
Khó đáp ứng yêu cầu khách hàng	Các tiêu chuẩn về truy xuất nguồn gốc, dữ liệu kiểm tra và tỷ lệ lỗi ngày càng khắt khe từ OEM trở nên khó đáp ứng.
Hiệu quả vận hành suy giảm	Nguồn lực QC phải mở rộng theo sản lượng, làm tăng chi phí nhân sự và giảm khả năng mở rộng dây chuyền.
Mất lợi thế cạnh tranh	Doanh nghiệp chậm ứng dụng tự động hóa so với đối thủ, ảnh hưởng đến năng suất, chất lượng và tốc độ giao hàng.

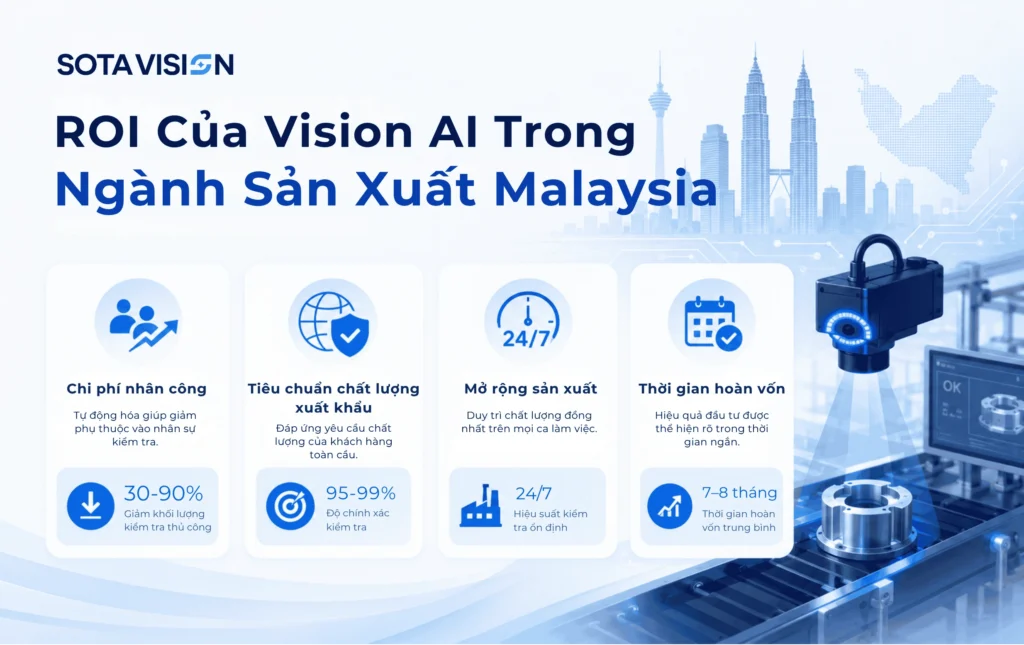

Cách Xác Định Điểm Cân Bằng (Breakeven Point) Giữa Chi Phí Đầu Tư Và Chi Phí Lỗi Hiện Tại

Điểm cân bằng lý tưởng để triển khai AOI trong sản xuất thường xuất hiện khi chi phí lỗi bỏ sót cộng với chi phí nhân sự kiểm tra thủ công vượt qua mức chi phí đầu tư và vận hành AOI hàng năm.

Dựa trên các mô hình ROI thực tế, phần lớn doanh nghiệp đạt điểm hoàn vốn trong khoảng 18 đến 36 tháng kể từ khi triển khai, tùy theo mức độ nghiêm trọng của lỗi hiện tại và ngành sản xuất. Doanh nghiệp nên xây dựng mô hình tài chính riêng, so sánh chi phí lỗi hiện tại theo từng quý với chi phí đầu tư dự kiến, thay vì áp dụng một con số chung cho mọi loại hình sản xuất.

Quy Trình Triển Khai AOI Trong Sản Xuất: Lộ Trình 5 Bước Cho Doanh Nghiệp

Khi đã xác định được thời điểm phù hợp, doanh nghiệp cần một lộ trình triển khai AOI trong sản xuất rõ ràng để giảm thiểu rủi ro gián đoạn dây chuyền và tối ưu tốc độ hoàn vốn. Dưới đây là quy trình 5 bước được áp dụng phổ biến tại các nhà máy điện tử.

Bước	Mục tiêu chính	Lưu ý quan trọng
Bước 1	Đánh giá hiện trạng, xác định mục tiêu chất lượng	Cần dữ liệu lỗi và chi phí kiểm tra hiện tại làm cơ sở so sánh
Bước 2	Lựa chọn công nghệ AOI trong sản xuất phù hợp	Cân nhắc AOI 2D, 3D hoặc AOI tích hợp AI theo loại lỗi cần phát hiện
Bước 3	Triển khai thí điểm (pilot)	Chọn một công đoạn hoặc dây chuyền có rủi ro lỗi cao để thử nghiệm trước
Bước 4	Tích hợp hệ thống, đào tạo đội ngũ	Kết nối dữ liệu với MES/ERP, đào tạo kỹ thuật viên lập trình kiểm tra
Bước 5	Mở rộng toàn nhà máy, tối ưu liên tục	Theo dõi tỷ lệ cảnh báo sai và điều chỉnh thông số định kỳ

Bước 1: Đánh Giá Hiện Trạng Và Xác Định Mục Tiêu Kiểm Soát Chất Lượng

Trước khi triển khai AOI trong sản xuất, doanh nghiệp cần thu thập dữ liệu về tỷ lệ lỗi hiện tại, chi phí kiểm tra thủ công và các yêu cầu chất lượng từ khách hàng. Đây là bước nền tảng để xác định mục tiêu cụ thể: giảm tỷ lệ lỗi bỏ sót, giảm chi phí nhân sự, hay đáp ứng tiêu chuẩn chứng nhận ngành.

Bước 2: Lựa Chọn Công Nghệ AOI Phù Hợp (2D, 3D, AOI Tích Hợp AI)

Việc lựa chọn công nghệ cần dựa trên loại lỗi ưu tiên phát hiện đã xác định ở bước 1. AOI 2D phù hợp với các lỗi bề mặt cơ bản, trong khi AOI 3D và AOI tích hợp AI mang lại khả năng phát hiện lỗi phức tạp hơn với tỷ lệ cảnh báo sai thấp hơn đáng kể, có thể giảm xuống dưới 1% trên các dây chuyền đã được tinh chỉnh kỹ.

Bước 3: Triển Khai Thí Điểm (Pilot) Trên Một Công Đoạn Hoặc Dây Chuyền

Thay vì triển khai đồng loạt toàn nhà máy, doanh nghiệp nên bắt đầu với một công đoạn hoặc dây chuyền cụ thể có rủi ro lỗi cao. Giai đoạn thí điểm giúp thu thập dữ liệu thực tế, tinh chỉnh thông số phát hiện lỗi và đánh giá mức độ tương thích với quy trình vận hành hiện có trước khi mở rộng quy mô đầu tư.

Bước 4: Tích Hợp Hệ Thống Và Đào Tạo Đội Ngũ Vận Hành

Sau giai đoạn thí điểm thành công, doanh nghiệp cần tích hợp dữ liệu AOI vào hệ thống MES hoặc phần mềm quản lý chất lượng để đảm bảo khả năng truy xuất nguồn gốc và phân tích xu hướng lỗi theo thời gian. Song song đó, đội ngũ vận hành cần được đào tạo về lập trình chương trình kiểm tra, xử lý cảnh báo sai và bảo trì định kỳ.

Bước 5: Mở Rộng Triển Khai Toàn Nhà Máy Và Tối Ưu Liên Tục

Khi hệ thống đã vận hành ổn định ở quy mô thí điểm, doanh nghiệp có thể mở rộng triển khai AOI trong sản xuất ra toàn bộ dây chuyền. Giai đoạn này cần duy trì việc theo dõi tỷ lệ cảnh báo sai, tỷ lệ lỗi bỏ sót và điều chỉnh thông số định kỳ để đảm bảo hệ thống tiếp tục hoạt động hiệu quả khi sản lượng và độ phức tạp sản phẩm thay đổi theo thời gian.

SotaVision – Giải Pháp AOI Ứng Dụng AI Giúp Doanh Nghiệp Triển Khai Đúng Thời Điểm, Đúng Nhu Cầu

SotaVision là nền tảng AOI ứng dụng AI được phát triển nhằm hỗ trợ doanh nghiệp nâng cao độ chính xác trong kiểm tra chất lượng, rút ngắn thời gian triển khai và tối ưu chi phí vận hành mà không cần thay đổi toàn bộ dây chuyền sản xuất.

SotaVision được thiết kế để giải quyết những thách thức phổ biến khi triển khai AOI trong sản xuất, bao gồm khả năng phát hiện lỗi vi mô, giảm tỷ lệ cảnh báo sai và dễ dàng tích hợp với hệ thống hiện hữu.

Năng lực	Giá trị mang lại cho doanh nghiệp
Triển khai trên hạ tầng sẵn có	Tận dụng hệ thống camera hiện hữu, giảm chi phí đầu tư ban đầu và rút ngắn thời gian triển khai.
Độ chính xác cao	Phát hiện các lỗi kích thước nhỏ tới 0,1 mm, hỗ trợ kiểm tra những chi tiết mà mắt thường khó nhận biết.
Tốc độ xử lý nhanh	Thời gian suy luận dưới 50 ms, đáp ứng yêu cầu của các dây chuyền sản xuất tốc độ cao.
Giảm tỷ lệ cảnh báo sai	AI liên tục học từ dữ liệu thực tế để nâng cao độ chính xác và giảm khối lượng xác minh thủ công.
Xử lý tại Edge	Phân tích dữ liệu ngay tại thiết bị, giảm độ trễ, tăng tính ổn định và bảo mật dữ liệu sản xuất.
Tích hợp dễ dàng	Hỗ trợ kết nối với MES, ERP và các nền tảng quản lý chất lượng để đồng bộ dữ liệu và phục vụ truy xuất nguồn gốc.

Nếu doanh nghiệp đang tìm kiếm một giải pháp AOI trong sản xuất có thể triển khai nhanh, tận dụng hạ tầng hiện hữu và mang lại hiệu quả đầu tư bền vững, SotaVision là lựa chọn phù hợp để nâng cao chất lượng sản phẩm, giảm chi phí chất lượng và thúc đẩy quá trình chuyển đổi sang mô hình sản xuất thông minh.

Xem thêm: SotaVision

Kết Luận

Không có một mốc thời gian chung để mọi doanh nghiệp bắt đầu triển khai AOI trong sản xuất. Quyết định đầu tư chỉ thực sự hiệu quả khi được đưa ra dựa trên dữ liệu vận hành, chi phí chất lượng và mục tiêu phát triển của từng nhà máy. Nếu tỷ lệ lỗi bỏ sót, chi phí kiểm tra thủ công, chi phí bảo hành hoặc yêu cầu từ khách hàng ngày càng gia tăng, đó là thời điểm doanh nghiệp nên đánh giá nghiêm túc khả năng ứng dụng AOI để nâng cao năng lực kiểm soát chất lượng.

Thay vì đầu tư dàn trải, nhiều doanh nghiệp lựa chọn triển khai AOI trong sản xuất theo từng giai đoạn, bắt đầu từ những công đoạn có tỷ lệ lỗi cao hoặc ảnh hưởng lớn đến chất lượng thành phẩm. Cách tiếp cận này giúp kiểm chứng hiệu quả thực tế, tối ưu chi phí đầu tư và tạo nền tảng để mở rộng sang các dây chuyền khác khi nhu cầu sản xuất tăng lên.

Với các doanh nghiệp đang tìm kiếm một giải pháp có thể triển khai linh hoạt và tận dụng hạ tầng hiện có, SotaVision cung cấp nền tảng AOI ứng dụng AI giúp phát hiện lỗi với độ chính xác cao, giảm khối lượng kiểm tra thủ công và khai thác dữ liệu kiểm tra để phục vụ truy xuất nguồn gốc cũng như cải tiến quy trình.

Liên hệ đội ngũ SotaVision để được tư vấn lộ trình triển khai phù hợp với quy mô nhà máy và mục tiêu đầu tư của doanh nghiệp.

Tự động hóa đang thay đổi cách các nhà máy kiểm soát chất lượng, nhưng điều đó không đồng nghĩa với việc con người sẽ biến mất khỏi quy trình kiểm tra. Khi ngày càng nhiều doanh nghiệp đầu tư vào hệ thống AOI, câu hỏi được đặt ra không còn là có nên ứng dụng công nghệ hay không, mà là AOI và kiểm tra thủ công nên được phân bổ vai trò như thế nào để đạt hiệu quả cao nhất.

Nhiều người cho rằng AOI sẽ sớm thay thế hoàn toàn kiểm tra thủ công nhờ khả năng phát hiện lỗi với tốc độ cao và độ chính xác ổn định. Tuy nhiên, thực tế triển khai tại các nhà máy cho thấy AOI và kiểm tra thủ công đều có những lợi thế riêng. Trong khi AOI vượt trội ở khả năng kiểm tra hàng loạt và truy xuất dữ liệu, con người vẫn giữ vai trò quan trọng trong việc đánh giá các lỗi phức tạp, xác minh kết quả và xử lý những tình huống ngoài dữ liệu huấn luyện.

Bài viết này sẽ phân tích AOI và kiểm tra thủ công dưới góc độ kỹ thuật và vận hành, từ nguyên lý hoạt động, ưu nhược điểm đến các tình huống ứng dụng thực tế. Đồng thời, bạn cũng sẽ tìm hiểu cách các giải pháp AOI thế hệ mới như SotaVision giúp doanh nghiệp giảm phụ thuộc vào kiểm tra thủ công, nâng cao độ chính xác và xây dựng quy trình kiểm soát chất lượng AOI và kiểm tra thủ công hiệu quả hơn mà vẫn phát huy vai trò của con người ở những công đoạn quan trọng.

AOI Và Kiểm Tra Thủ Công Trong Quy Trình Kiểm Soát Chất Lượng

Hiện nay, AOI và kiểm tra thủ công là hai phương pháp được doanh nghiệp sử dụng phổ biến để phát hiện lỗi trong quá trình sản xuất. Mỗi phương pháp đều được thiết kế để giải quyết những bài toán khác nhau. Nếu AOI phát huy thế mạnh ở khả năng kiểm tra tự động với tốc độ cao và kết quả nhất quán, thì kiểm tra thủ công lại mang đến sự linh hoạt trong việc đánh giá các trường hợp phức tạp.

Trước khi đánh giá liệu AOI có thể thay thế hoàn toàn con người hay không, doanh nghiệp cần hiểu rõ cách AOI và kiểm tra thủ công hoạt động cũng như vai trò của từng phương pháp trong quy trình kiểm soát chất lượng.

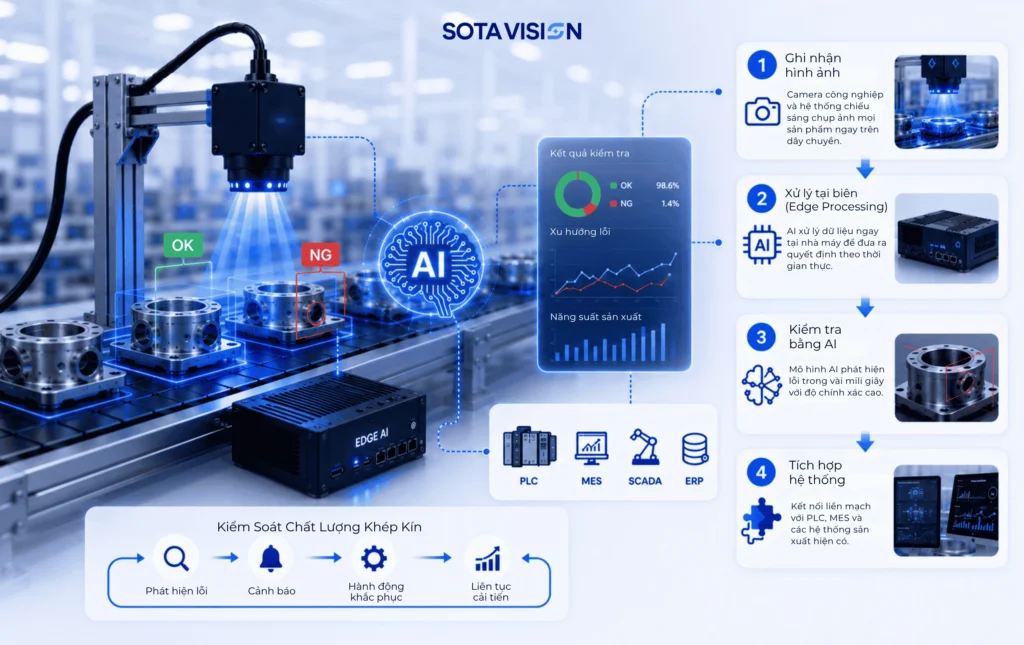

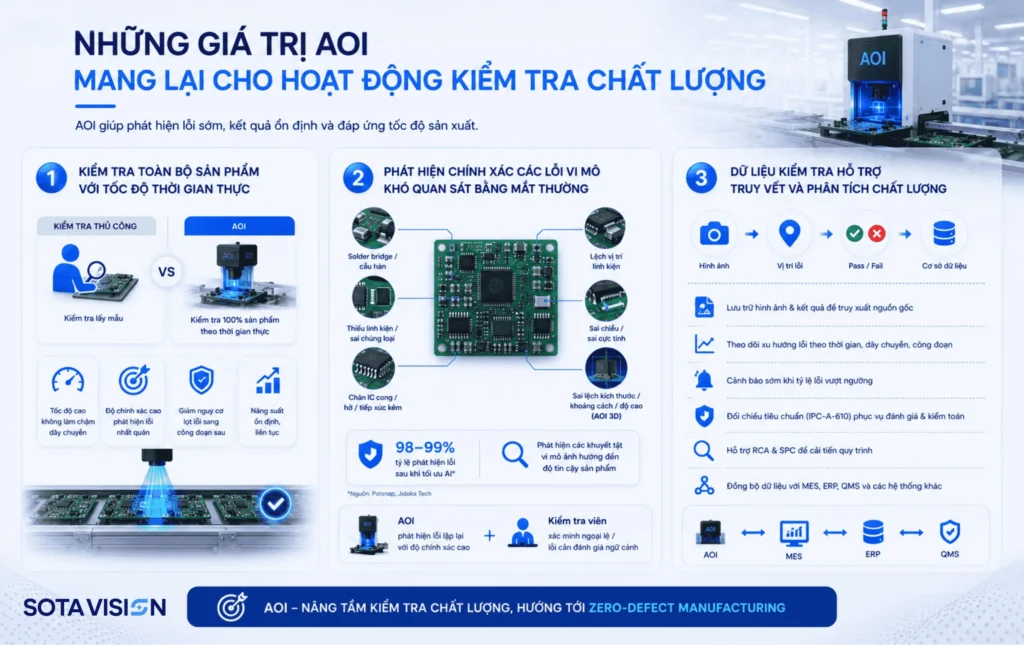

Cơ Chế Hoạt Động Của AOI Trong Kiểm Tra Chất Lượng

Trong một quy trình AOI và kiểm tra thủ công, hệ thống AOI thường được bố trí ngay sau các công đoạn hàn hoặc lắp ráp. Camera độ phân giải cao sẽ chụp hình ảnh của sản phẩm, sau đó thuật toán so sánh dữ liệu thu được với mẫu chuẩn hoặc thông số kỹ thuật đã được lập trình sẵn.

Khi phát hiện sai lệch vượt ngưỡng cho phép, hệ thống sẽ tự động gắn cờ lỗi và chuyển sản phẩm sang trạm xác minh. Toàn bộ quá trình chỉ diễn ra trong vài mili giây cho mỗi điểm kiểm tra, giúp AOI có thể xử lý hàng nghìn điểm hàn hoặc linh kiện trên một bảng mạch mà không làm gián đoạn dây chuyền sản xuất.

So với kiểm tra thủ công, AOI nổi bật ở khả năng kiểm tra đồng nhất, tốc độ cao và lưu trữ toàn bộ dữ liệu kiểm tra để phục vụ truy xuất nguồn gốc. Tuy nhiên, sự khác biệt giữa AOI và kiểm tra thủ công không chỉ nằm ở công nghệ mà còn ở cách mỗi phương pháp phát hiện, đánh giá và xử lý lỗi trong thực tế sản xuất.

Một hệ thống AOI điển hình thực hiện các tác vụ sau:

• Chụp ảnh đa góc hoặc ảnh 3D để phát hiện lỗi độ cao, lệch trục và sai vị trí linh kiện.
• So sánh hình ảnh với mẫu chuẩn theo từng pixel hoặc vùng đặc trưng bằng thuật toán xử lý ảnh.
• Tự động phát hiện các lỗi như thiếu linh kiện, sai cực tính, lỗi hàn hoặc cầu hàn.
• Gắn cờ lỗi, lưu trữ hình ảnh và dữ liệu kiểm tra để phục vụ truy xuất và phân tích chất lượng.

Xem thêm: Hệ Thống AOI Hoạt Động Như Thế Nào? Giải Thích Chi Tiết

Quy Trình Kiểm Tra Thủ Công Dựa Trên Kinh Nghiệm Của Kiểm Tra Viên

Khi so sánh AOI và kiểm tra thủ công, điểm khác biệt lớn nhất nằm ở cách phát hiện lỗi. Nếu AOI dựa trên camera và thuật toán xử lý ảnh, thì kiểm tra thủ công phụ thuộc vào khả năng quan sát, kinh nghiệm và sự phán đoán của kiểm tra viên.

Trong thực tế, kiểm tra viên thường được đào tạo theo các tiêu chuẩn như AQL (Acceptable Quality Limit) hoặc IPC-A-610 đối với ngành điện tử. Trong quá trình kiểm tra ngoại quan, họ sẽ đối chiếu sản phẩm với tiêu chuẩn kỹ thuật, nhận diện các lỗi về linh kiện, mối hàn hoặc bề mặt sản phẩm, sau đó quyết định chấp nhận hoặc loại bỏ sản phẩm.

Một quy trình kiểm tra thủ công thường bao gồm các bước sau:

• Kiểm tra sản phẩm theo Standard Inspection Protocol hoặc hướng dẫn kiểm tra của doanh nghiệp.
• Đối chiếu với tiêu chuẩn AQL, IPC-A-610 hoặc yêu cầu kỹ thuật của từng khách hàng để phát hiện lỗi.
• Đánh giá các trường hợp chưa có tiêu chí rõ ràng dựa trên kinh nghiệm và chuyên môn của kiểm tra viên.
• Linh hoạt điều chỉnh tiêu chí kiểm tra theo từng dòng sản phẩm hoặc yêu cầu chất lượng riêng.
• Ghi nhận kết quả kiểm tra và chuyển sản phẩm sang công đoạn tiếp theo hoặc khu vực xử lý lỗi.

Đối với bài toán AOI và kiểm tra thủ công, chính khả năng đánh giá theo ngữ cảnh và xử lý ngoại lệ là lý do kiểm tra thủ công vẫn giữ vai trò quan trọng trong nhiều dây chuyền sản xuất, dù ngày càng có nhiều doanh nghiệp đầu tư vào các hệ thống kiểm tra tự động.

So Sánh AOI Và Kiểm Tra Thủ Công Theo Các Tiêu Chí Quan Trọng

Bảng dưới đây tổng hợp những tiêu chí quan trọng nhất khi so sánh AOI và kiểm tra thủ công, giúp doanh nghiệp có cái nhìn tổng quan trước khi lựa chọn hoặc kết hợp hai phương pháp AOI và kiểm tra thủ công trong cùng một quy trình kiểm tra chất lượng.

Tiêu chí AOI và kiểm tra thủ công	AOI	Kiểm tra thủ công
Tốc độ xử lý	Vài mili giây mỗi điểm kiểm tra, có thể kiểm tra 100% sản phẩm trên dây chuyền	Phụ thuộc vào tốc độ quan sát của kiểm tra viên, thường áp dụng kiểm tra lấy mẫu
Độ chính xác trung bình	Có thể vượt 99% khi hệ thống được huấn luyện và hiệu chỉnh tốt	Khoảng 80%, dễ thay đổi theo ca làm việc, mức độ tập trung và kinh nghiệm của kiểm tra viên
Chi phí đầu tư	Chi phí triển khai ban đầu cao nhưng chi phí vận hành giảm theo thời gian	Chi phí nhân sự, đào tạo và quản lý tăng gần như tỷ lệ thuận với quy mô sản xuất
Khả năng mở rộng	Dễ triển khai cho nhiều dây chuyền, nhiều ca sản xuất và nhiều nhà máy	Phụ thuộc vào số lượng, năng lực và thời gian đào tạo đội ngũ kiểm tra viên

Có thể thấy, sự khác biệt giữa AOI và kiểm tra thủ công không chỉ nằm ở công nghệ mà còn ở hiệu quả vận hành trong dài hạn.

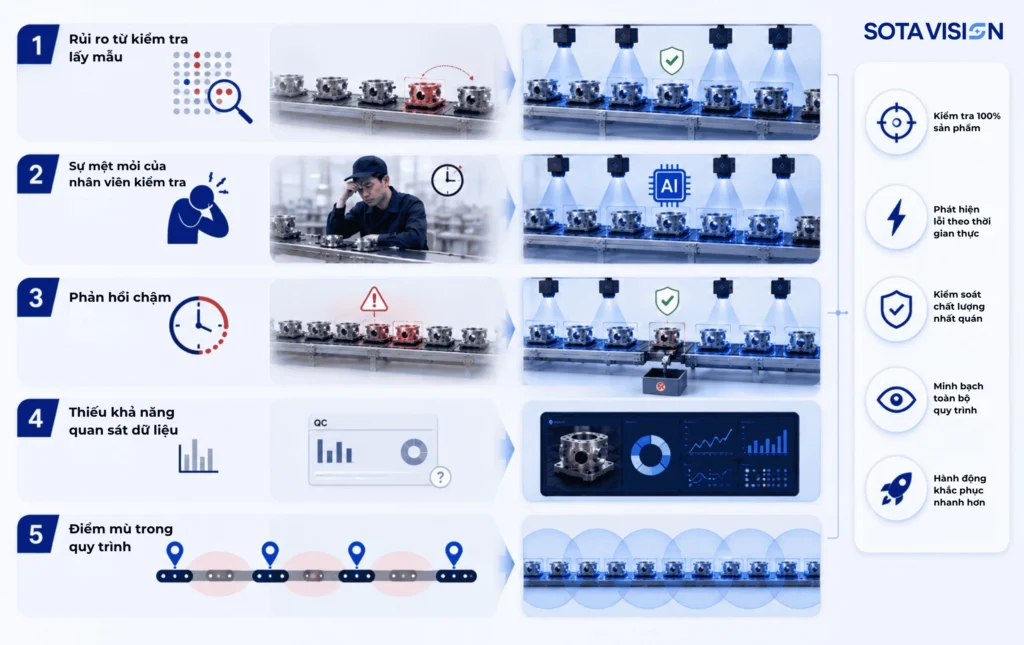

Những Hạn Chế Của Kiểm Tra Thủ Công Khi Sản Xuất Quy Mô Lớn

Kiểm tra thủ công vẫn giữ vai trò quan trọng trong nhiều hệ thống kiểm soát chất lượng, đặc biệt tại các dây chuyền có sản phẩm đa dạng hoặc yêu cầu đánh giá bằng kinh nghiệm của kiểm tra viên. Mức độ chính xác của phương pháp này phụ thuộc vào năng lực quan sát, khả năng nhận diện lỗi và việc tuân thủ các tiêu chuẩn kiểm tra trong suốt quá trình vận hành. Vì vậy, AOI và kiểm tra thủ công thường được doanh nghiệp cân nhắc song song khi xây dựng quy trình kiểm tra chất lượng.

Sai Sót Do Mỏi Mắt Và Yếu Tố Con Người

AOI và kiểm tra thủ công đều hướng đến mục tiêu phát hiện lỗi và đảm bảo chất lượng sản phẩm, nhưng mức độ ổn định của kết quả kiểm tra lại rất khác nhau. Kiểm tra thủ công chịu ảnh hưởng bởi khả năng quan sát, mức độ tập trung và kinh nghiệm của kiểm tra viên. Mỏi mắt, áp lực về tốc độ và tính chủ quan trong quá trình đánh giá có thể làm tăng tỷ lệ bỏ sót lỗi, đặc biệt trên các dây chuyền sản xuất vận hành liên tục.

Nhiều nghiên cứu cũng chỉ ra khoảng cách đáng kể về khả năng phát hiện lỗi giữa AOI và kiểm tra thủ công:

• Opsio cho biết kiểm tra viên chỉ đạt tỷ lệ phát hiện lỗi trung bình khoảng 80%, trong khi các hệ thống kiểm tra ngoại quan tự động (AOI) có thể đạt 99% hoặc cao hơn khi được hiệu chỉnh và huấn luyện phù hợp. Ba nguyên nhân phổ biến nhất dẫn đến sai sót gồm mỏi mắt, điều kiện ánh sáng thay đổi và tính chủ quan trong đánh giá.
• Instrumental dẫn nghiên cứu của Sandia National Laboratories cho thấy ngay cả trong điều kiện lý tưởng, kiểm tra viên cũng chỉ phát hiện khoảng 80% lỗi thực tế, đồng nghĩa khoảng 20% lỗi vẫn có thể lọt qua công đoạn kiểm tra.
• Chuyên gia quản lý chất lượng Joseph M. Juran cũng ước tính hoạt động kiểm tra thủ công 100% sản phẩm chỉ đạt hiệu quả khoảng 87%, thấp hơn đáng kể so với quan điểm phổ biến rằng kiểm tra toàn bộ sẽ loại bỏ hoàn toàn lỗi.

Chi Phí Nhân Sự Và Đào Tạo Tăng Khi Quy Mô Sản Xuất Mở Rộng

Với các doanh nghiệp đang cân nhắc AOI và kiểm tra thủ công, chi phí nhân sự thường trở thành yếu tố ảnh hưởng trực tiếp đến hiệu quả vận hành trong dài hạn. Càng nhiều dây chuyền, ca sản xuất và chủng loại sản phẩm, doanh nghiệp càng phải đầu tư nhiều nguồn lực để duy trì chất lượng kiểm tra AOI và kiểm tra thủ công ở mức ổn định.

Theo Hiệp hội Chất lượng Hoa Kỳ (ASQ), tổng chi phí cho hoạt động kiểm tra, xử lý lỗi và các vấn đề chất lượng có thể chiếm 15–20% doanh thu của một nhà sản xuất điển hình. Báo cáo của Manufacturing Lead Generation cũng chỉ ra rằng các doanh nghiệp vận hành hiệu quả thường duy trì tỷ lệ phế phẩm và làm lại dưới 0,6% doanh thu, trong khi mức trung vị của ngành vào khoảng 1,4%.

Một số khoản chi phí phổ biến bao gồm:

• Chi phí tuyển dụng và đào tạo kiểm tra viên mới theo tiêu chuẩn ngành
• Chi phí luân chuyển nhân sự khi tỷ lệ nghỉ việc ở vị trí kiểm tra thường cao
• Chi phí gián tiếp phát sinh mỗi khi phải đào tạo lại do thay đổi mẫu mã sản phẩm

Thiếu Tính Nhất Quán Giữa Các Ca Làm Việc Và Kiểm Tra Viên

Tính nhất quán là một trong những tiêu chí quan trọng khi đánh giá AOI và kiểm tra thủ công trong quy trình kiểm soát chất lượng. Hoạt động kiểm tra thủ công phụ thuộc vào khả năng quan sát, kinh nghiệm và cách diễn giải tiêu chuẩn của từng kiểm tra viên. Ngay cả khi áp dụng cùng một quy trình kiểm tra, kết quả vẫn có thể khác nhau giữa các cá nhân hoặc giữa các ca làm việc, làm tăng nguy cơ bỏ sót lỗi hoặc đưa ra cảnh báo không cần thiết.

Yếu tố	Ảnh hưởng đến kiểm tra thủ công
Kinh nghiệm kiểm tra viên	Khả năng phát hiện lỗi không đồng đều giữa các cá nhân
Ca làm việc kéo dài	Mức độ tập trung giảm, nguy cơ bỏ sót lỗi tăng
Cách diễn giải tiêu chuẩn	Cùng một lỗi nhưng có thể đưa ra kết luận khác nhau
Luân chuyển nhân sự	Mất thời gian đào tạo lại và khó duy trì chất lượng kiểm tra
Nhiều ca sản xuất	Khó đảm bảo tính nhất quán giữa các ca và các nhóm kiểm tra

Xem thêm: Kiểm Tra Chất Lượng Bằng AI và Chi Phí Ẩn Của QC Thủ Công

Những Giá Trị AOI Mang Lại Cho Hoạt Động Kiểm Tra Chất Lượng

Mục tiêu của kiểm soát chất lượng hiện đại là phát hiện lỗi sớm, duy trì kết quả kiểm tra nhất quán và đáp ứng tốc độ vận hành của dây chuyền sản xuất. Để đạt được những yêu cầu này, nhiều doanh nghiệp đã đưa AOI vào quy trình kiểm tra nhằm tăng mức độ tự động hóa và giảm rủi ro phát sinh từ hoạt động kiểm tra thủ công. Quá trình đánh giá AOI và kiểm tra thủ công vì thế ngày càng tập trung vào hiệu quả vận hành, khả năng mở rộng và giá trị lâu dài mà mỗi phương pháp mang lại.

Kiểm Tra Toàn Bộ Sản Phẩm Với Tốc Độ Xử Lý Theo Thời Gian Thực

Tiêu chí về tốc độ và phạm vi kiểm tra tạo nên khác biệt đáng kể giữa AOI và kiểm tra thủ công. AOI cho phép kiểm tra 100% sản phẩm ngay trên dây chuyền sản xuất thay vì chỉ kiểm tra lấy mẫu như nhiều quy trình thủ công. Camera công nghiệp, hệ thống thị giác máy và thuật toán AI phối hợp để phát hiện lỗi theo thời gian thực, giúp doanh nghiệp duy trì tốc độ sản xuất, nâng cao độ chính xác và giảm nguy cơ sản phẩm lỗi tiếp tục đi qua các công đoạn phía sau.

Phát Hiện Chính Xác Các Lỗi Vi Mô Khó Quan Sát Bằng Mắt Thường

Các hệ thống AOI kết hợp camera độ phân giải cao và thuật toán AI có thể phát hiện nhiều dạng lỗi vi mô với độ chính xác rất cao. Theo Patsnap và Jidoka Tech, nhiều dây chuyền sau khi tối ưu mô hình AI đã đạt tỷ lệ phát hiện 98–99% đối với các điểm hàn quan trọng.

Một số lỗi mà AOI có thể nhận diện hiệu quả gồm:

• Lỗi hàn thiếu, hàn thừa hoặc cầu hàn (Solder Bridge).
• Linh kiện đặt lệch vị trí (Component Misalignment).
• Linh kiện thiếu, sai chiều hoặc sai chủng loại.
• Chân IC cong, hở hoặc tiếp xúc không hoàn toàn.
• Sai lệch về kích thước, khoảng cách và độ cao của linh kiện khi sử dụng hệ thống AOI 3D.
• Các khuyết tật vi mô khó quan sát bằng mắt thường nhưng có thể ảnh hưởng đến độ tin cậy của sản phẩm.

Những khả năng này giúp AOI và kiểm tra thủ công bổ trợ cho nhau hiệu quả hơn, trong đó AOI đảm nhiệm việc phát hiện các lỗi lặp lại với độ chính xác cao, còn kiểm tra viên tập trung xác minh những trường hợp ngoại lệ hoặc các lỗi cần đánh giá theo ngữ cảnh.

Dữ Liệu Kiểm Tra Hỗ Trợ Truy Vết Và Phân Tích Chất Lượng

Mỗi lần kiểm tra trên dây chuyền đều tạo ra một lượng lớn dữ liệu về sản phẩm, vị trí lỗi và tình trạng vận hành. Sự khác biệt giữa AOI và kiểm tra thủ công nằm ở cách những dữ liệu này được ghi nhận và khai thác. Với kiểm tra thủ công, thông tin thường được lưu dưới dạng biểu mẫu hoặc báo cáo, gây khó khăn cho việc tổng hợp và phân tích. Ngược lại, hệ thống AOI tự động số hóa toàn bộ kết quả kiểm tra, tạo cơ sở dữ liệu phục vụ truy xuất nguồn gốc (traceability) và quản lý chất lượng theo thời gian thực.

Dữ liệu do AOI thu thập có thể hỗ trợ doanh nghiệp:

• Lưu trữ hình ảnh và kết quả kiểm tra của từng sản phẩm để phục vụ truy xuất nguồn gốc.
• Theo dõi xu hướng phát sinh lỗi theo thời gian, ca sản xuất, dây chuyền hoặc từng công đoạn.
• Cảnh báo sớm khi tỷ lệ lỗi vượt ngưỡng, giúp kỹ sư điều chỉnh thông số máy trước khi lỗi lan rộng.
• Đối chiếu kết quả với các tiêu chuẩn như IPC-A-610 trong quá trình đánh giá và kiểm toán chất lượng.
• Hỗ trợ Root Cause Analysis (RCA) và Statistical Process Control (SPC) nhằm cải tiến quy trình sản xuất.
• Đồng bộ dữ liệu với các hệ thống MES, ERP hoặc QMS để quản lý chất lượng trên toàn nhà máy.

AOI Có Thể Thay Thế Hoàn Toàn Kiểm Tra Thủ Công Không? Góc Nhìn Từ Thực Tế Sản Xuất

AOI có thể đảm nhiệm phần lớn công việc phát hiện lỗi lặp lại trên dây chuyền, còn kiểm tra thủ công vẫn giữ vai trò quan trọng trong các trường hợp cần đánh giá theo ngữ cảnh, xác minh kết quả hoặc xử lý những lỗi mới chưa có trong dữ liệu huấn luyện.

Quyết định lựa chọn AOI và kiểm tra thủ công vì thế không nằm ở câu hỏi “nên dùng phương pháp nào”, mà ở cách phân bổ vai trò của từng phương pháp trong quy trình kiểm soát chất lượng.

Những Trường Hợp AOI Chưa Thể Phát Hiện Hiệu Quả

Hiệu quả của AOI và kiểm tra thủ công phụ thuộc vào đặc điểm sản phẩm, chất lượng dữ liệu huấn luyện và cách hệ thống được vận hành. Trong những năm gần đây, nhiều doanh nghiệp vẫn kết hợp AOI và kiểm tra thủ công nhằm duy trì độ chính xác và giảm rủi ro trong hoạt động kiểm soát chất lượng.

Theo Jidoka Tech, các hệ thống AOI truyền thống dựa trên luật cố định thường có tỷ lệ báo động giả (false call) trên 8–10%, đồng thời vẫn có thể bỏ sót 2–5% lỗi thực tế. Báo cáo của iFactory cũng cho thấy, nếu thư viện hình ảnh và mô hình kiểm tra không được cập nhật theo sản phẩm mới, tỷ lệ false call có thể tăng từ 12% lên 30% chỉ sau khoảng 18 tháng vận hành. Đối với các bảng mạch có mật độ đầu nối cao hoặc kết hợp nhiều công nghệ hàn, YourPCB khuyến nghị vẫn nên duy trì bước kiểm tra thủ công để xác nhận các trường hợp nghi ngờ trước khi đưa ra quyết định cuối cùng.

Một số tình huống AOI vẫn gặp nhiều thách thức gồm:

• Sản phẩm mới chưa có đủ dữ liệu hoặc hình ảnh để huấn luyện mô hình AI.
• Lỗi ngoại quan hoặc lỗi thẩm mỹ cần đánh giá theo ngữ cảnh thay vì chỉ dựa trên quy tắc cố định.
• Bảng mạch có mật độ linh kiện cao, nhiều đầu nối hoặc kết hợp nhiều công nghệ hàn khác nhau.
• Tỷ lệ false call tăng do thay đổi vật liệu, ánh sáng hoặc điều kiện sản xuất nhưng hệ thống chưa được hiệu chỉnh.
• Các lỗi mới phát sinh ngoài dữ liệu huấn luyện, cần kiểm tra viên xác minh và cập nhật lại thư viện mẫu.

Vai Trò Của Con Người Trong Đánh Giá Và Xử Lý Ngoại Lệ

Kết quả đánh giá AOI và kiểm tra thủ công sẽ toàn diện hơn khi mỗi phương pháp đảm nhận đúng vai trò của mình.

Tình huống kiểm tra	AOI	Kiểm tra thủ công
Kiểm tra sản phẩm lặp lại với số lượng lớn	✓ Rất phù hợp	Hỗ trợ xác minh khi cần
Phát hiện lỗi theo tiêu chuẩn đã được thiết lập	✓ Độ nhất quán cao	Có thể bị ảnh hưởng bởi yếu tố con người
Đánh giá lỗi mới chưa có dữ liệu huấn luyện	Hạn chế	✓ Phù hợp nhờ kinh nghiệm và suy luận
Xử lý các trường hợp nghi ngờ hoặc false call	Hỗ trợ phát hiện	✓ Xác minh và đưa ra quyết định cuối cùng
Giai đoạn chạy thử sản phẩm mới (NPI)	Hỗ trợ thu thập dữ liệu	✓ Đóng vai trò chủ đạo trong đánh giá

Thực tế triển khai cho thấy AOI và kiểm tra thủ công mang lại hiệu quả cao nhất khi được kết hợp trong cùng một quy trình kiểm soát chất lượng.

False Call Và Quy Trình Xác Minh Bằng Con Người

Ngay cả khi doanh nghiệp đã triển khai AOI và kiểm tra thủ công theo mô hình kết hợp, bước xác minh của kiểm tra viên vẫn khó có thể loại bỏ hoàn toàn. Nguyên nhân nằm ở false call (báo động giả) – những cảnh báo mà hệ thống đánh dấu là lỗi nhưng thực tế sản phẩm vẫn đạt yêu cầu. Mỗi false call đều cần được kiểm tra lại để tránh loại bỏ nhầm sản phẩm đạt chuẩn hoặc làm gián đoạn dòng sản xuất.

False call ảnh hưởng trực tiếp đến hoạt động sản xuất theo nhiều khía cạnh:

• Tăng khối lượng công việc của đội ngũ kiểm tra thủ công.
• Kéo dài thời gian xác nhận sản phẩm trước khi chuyển sang công đoạn tiếp theo.
• Gia tăng chi phí nhân sự dù dây chuyền đã được tự động hóa.
• Làm giảm hiệu quả đầu tư nếu hệ thống liên tục phát sinh cảnh báo không cần thiết.
• Đòi hỏi doanh nghiệp thường xuyên cập nhật dữ liệu huấn luyện và hiệu chỉnh mô hình AI để cải thiện độ chính xác.

Mô Hình Kết Hợp AOI Và Kiểm Tra Thủ Công Cho Doanh Nghiệp

Những phân tích trên cho thấy AOI và kiểm tra thủ công không phải là hai phương pháp đối lập, mà là hai thành phần bổ trợ trong một chiến lược kiểm soát chất lượng toàn diện. Đối với phần lớn doanh nghiệp sản xuất, mô hình kết hợp giữa AOI và kiểm tra thủ công mang lại hiệu quả cao hơn so với việc phụ thuộc hoàn toàn vào một phương pháp.

Phân Bổ Vai Trò Giữa AOI Và Đội Ngũ Kiểm Tra

Theo YourPCB, kiểm tra 100% sản phẩm bằng AOI được xem là nền tảng phù hợp đối với phần lớn dây chuyền SMT hiện đại. Dẫu vậy, các bảng mạch có mật độ linh kiện cao, nhiều đầu nối hoặc kết hợp nhiều công nghệ hàn vẫn cần sự phối hợp giữa AOI và kiểm tra thủ công để nâng cao độ tin cậy của kết quả kiểm tra.

Mô hình phân bổ vai trò thường bao gồm:

• AOI: Kiểm tra 100% sản phẩm, phát hiện lỗi vị trí linh kiện, lỗi hàn, thiếu linh kiện, sai cực tính và các khuyết tật ngoại quan lặp lại.
• Kiểm tra thủ công: Xác minh các trường hợp false call, đánh giá lỗi thẩm mỹ, xử lý các sản phẩm có dấu hiệu bất thường và các tình huống chưa có dữ liệu huấn luyện.
• Hệ thống quản lý dữ liệu: Đồng bộ kết quả từ AOI và kiểm tra thủ công, lưu trữ hình ảnh và lịch sử kiểm tra, hỗ trợ truy xuất nguồn gốc, phân tích nguyên nhân gốc (RCA) và cải tiến quy trình chất lượng.

Lộ Trình Chuyển Đổi Từ Kiểm Tra Thủ Công Sang Tự Động Hóa

Quá trình chuyển đổi từ kiểm tra thủ công sang mô hình kết hợp AOI và kiểm tra thủ công nên được thực hiện theo từng giai đoạn để giảm rủi ro và đảm bảo hiệu quả đầu tư.

Giai đoạn	Mục tiêu	Hoạt động triển khai	Tiêu chí đánh giá
Thí điểm (Pilot)	Đánh giá hiệu quả của AOI và kiểm tra thủ công trên một công đoạn cụ thể	Triển khai AOI tại trạm có tỷ lệ lỗi cao nhất, đối chiếu kết quả với đội ngũ kiểm tra thủ công trong 4–8 tuần để hiệu chỉnh mô hình và thông số	Tăng tỷ lệ phát hiện lỗi, giảm false call, hoàn thiện dữ liệu huấn luyện
Mở rộng (Scale-up)	Nhân rộng AOI trên toàn bộ dây chuyền	Mở rộng sang các công đoạn còn lại sau khi hệ thống vận hành ổn định	Tỷ lệ false call duy trì ở mức một chữ số hoặc tỷ lệ false call trên lỗi thực dưới khoảng 10:1, theo khuyến nghị của MFG Calcs
Tích hợp (Integration)	Xây dựng hệ thống quản lý chất lượng dựa trên dữ liệu	Kết nối dữ liệu từ AOI và kiểm tra thủ công với hệ thống MES/QMS/ERP, đồng bộ hình ảnh và kết quả kiểm tra để phân tích theo thời gian thực	Truy xuất nguồn gốc, phân tích xu hướng lỗi và hỗ trợ cải tiến quy trình trên toàn nhà máy

Mức Độ Ứng Dụng Theo Từng Ngành Sản Xuất

Không có một tỷ lệ cố định về AOI và kiểm tra thủ công phù hợp cho mọi doanh nghiệp. Mỗi ngành sản xuất sẽ có cách kết hợp khác nhau dựa trên yêu cầu chất lượng, đặc tính sản phẩm, mục tiêu năng suất và mức độ chấp nhận rủi ro.

Đối với các ngành có yêu cầu nghiêm ngặt về độ an toàn và độ tin cậy như hàng không, quốc phòng hoặc năng lượng mới, doanh nghiệp thường duy trì tỷ lệ kiểm tra thủ công cao hơn ngay cả khi đã triển khai AOI.

Ở các ngành có sản lượng lớn như điện tử tiêu dùng và ô tô, mô hình AOI và kiểm tra thủ công lại được phân bổ theo hướng tự động hóa nhiều hơn. AOI đảm nhiệm hoạt động kiểm tra ngoại quan trên 100% sản phẩm để phát hiện lỗi với tốc độ cao, còn kiểm tra thủ công chủ yếu tập trung vào xác minh false call, đánh giá các trường hợp ngoại lệ và kiểm tra cuối trước khi sản phẩm xuất xưởng.

SotaVision – Giải Pháp AOI Thế Hệ Mới Giúp Doanh Nghiệp Giảm Phụ Thuộc Vào Kiểm Tra Thủ Công

Sau khi xác định vai trò của AOI và kiểm tra thủ công trong hoạt động kiểm soát chất lượng, bài toán tiếp theo là lựa chọn một giải pháp có thể phát huy tối đa ưu điểm của cả hai phương pháp. Đó cũng là định hướng phát triển của SotaVision – nền tảng Vision AI do SotaTek phát triển, giúp doanh nghiệp tự động hóa quy trình kiểm tra với độ chính xác cao, đồng thời giảm khối lượng công việc lặp lại của đội ngũ kiểm tra viên.

SotaVision được thiết kế để hỗ trợ doanh nghiệp triển khai AOI và kiểm tra thủ công một cách hiệu quả hơn thông qua các năng lực nổi bật:

• Thời gian suy luận dưới 50 ms, đáp ứng yêu cầu của các dây chuyền sản xuất tốc độ cao.
• Độ chính xác lên đến 99,99%, góp phần giảm tỷ lệ bỏ sót lỗi và nâng cao tính nhất quán trong kiểm tra chất lượng.
• Phát hiện lỗi có kích thước từ 0,1 mm, phù hợp với các linh kiện điện tử và khuyết tật vi mô mà mắt thường khó nhận biết.
• Kiến trúc Edge AI, xử lý trực tiếp tại nhà máy, giảm độ trễ và duy trì khả năng vận hành ổn định ngay cả trong môi trường sản xuất liên tục.
• Hỗ trợ tích hợp linh hoạt với hệ thống camera hiện có và các nền tảng quản lý như MES, ERP hoặc QMS, giúp doanh nghiệp tận dụng hạ tầng sẵn có.
• Thu thập và phân tích dữ liệu kiểm tra, hỗ trợ truy xuất nguồn gốc, phân tích nguyên nhân gốc (RCA) và cải tiến chất lượng dựa trên dữ liệu.
• Được phát triển trên nền tảng nghiên cứu cùng Đại học Quốc gia và đã có triển khai thực tế tại LG Innotek, đáp ứng yêu cầu của các dây chuyền sản xuất điện tử quy mô lớn.

SotaVision giúp doanh nghiệp phân bổ lại nguồn lực trong mô hình AOI và kiểm tra thủ công. Hệ thống đảm nhiệm việc kiểm tra 100% sản phẩm và phát hiện các lỗi lặp lại với tốc độ cao, trong khi đội ngũ kiểm tra viên tập trung xác minh các trường hợp ngoại lệ, đánh giá lỗi theo ngữ cảnh và xử lý những tình huống AOI và kiểm tra thủ công cần đến kinh nghiệm thực tế.

Xem thêm: SotaVision

Kết Luận

Việc lựa chọn giữa AOI và kiểm tra thủ công không nên được xem là quyết định “một trong hai”. Mỗi phương pháp đều có những lợi thế và giới hạn riêng, phù hợp với từng giai đoạn của quy trình kiểm soát chất lượng. Đối với phần lớn doanh nghiệp sản xuất, mô hình kết hợp AOI và kiểm tra thủ công vẫn là giải pháp thực tiễn nhất để vừa nâng cao độ chính xác, vừa duy trì tính linh hoạt khi xử lý các trường hợp ngoại lệ.

Đối với các doanh nghiệp đang tìm kiếm giải pháp nâng cao hiệu quả kiểm tra chất lượng, SotaVision mang đến nền tảng Vision AI giúp tối ưu mô hình AOI và kiểm tra thủ công. Với khả năng phát hiện lỗi vi mô, xử lý theo thời gian thực, giảm tỷ lệ false call và hỗ trợ truy xuất dữ liệu chất lượng, SotaVision giúp doanh nghiệp tăng mức độ tự động hóa mà vẫn duy trì vai trò cần thiết của đội ngũ kiểm tra viên trong các khâu xác minh và xử lý ngoại lệ.

Nếu doanh nghiệp của bạn đang đánh giá khả năng triển khai hoặc nâng cấp hệ thống AOI và kiểm tra thủ công, đội ngũ chuyên gia của SotaVision sẵn sàng tư vấn giải pháp phù hợp với đặc thù sản xuất, quy mô dây chuyền và mục tiêu chất lượng. Liên hệ với chúng tôi để trải nghiệm demo thực tế và xây dựng lộ trình ứng dụng Vision AI hiệu quả cho nhà máy.

Nhiều doanh nghiệp đã đầu tư hệ thống AOI để tự động hóa quy trình kiểm tra chất lượng, nhưng vẫn đối mặt với các vấn đề như báo lỗi giả (false call), bỏ sót lỗi hoặc khó thích ứng khi sản phẩm thay đổi. Hệ quả là hệ thống AOI chưa phát huy hết hiệu quả, khiến doanh nghiệp phải tốn thêm chi phí kiểm tra, sửa lỗi và đối mặt với nguy cơ giảm năng suất trên dây chuyền.

Nguyên nhân thường không nằm ở việc doanh nghiệp có hay không có hệ thống AOI, mà ở việc chưa hiểu rõ hệ thống AOI hoạt động như thế nào và những yếu tố quyết định độ chính xác của quá trình kiểm tra. Khi hiểu rõ nguyên lý vận hành của hệ thống AOI, doanh nghiệp có thể đánh giá chính xác hiệu suất hiện tại, xác định các điểm cần cải thiện và lựa chọn giải pháp tối ưu cho từng mô hình sản xuất.

Với kinh nghiệm triển khai AI Vision cho ngành sản xuất, SotaVision mang đến giải pháp nâng cấp hệ thống AOI bằng AI, giúp tăng độ chính xác phát hiện lỗi, giảm false call và tận dụng tối đa hạ tầng camera hiện có mà không cần thay đổi toàn bộ hệ thống. Trong bài viết này, chúng tôi sẽ giải thích chi tiết hệ thống AOI hoạt động như thế nào, đồng thời phân tích vai trò của AI trong việc nâng cao hiệu quả của hệ thống AOI trong môi trường sản xuất hiện đại.

Hệ Thống AOI Là Gì Và Vì Sao Trở Thành Tiêu Chuẩn Kiểm Soát Chất Lượng Trong Sản Xuất?

Nếu tìm hiểu về chuyển đổi số trong sản xuất, bạn sẽ bắt gặp hệ thống AOI trong hầu hết các dây chuyền hiện đại. Không phải ngẫu nhiên hệ thống AOI được nhiều doanh nghiệp lựa chọn, bởi công nghệ này giúp tự động hóa hoạt động kiểm tra chất lượng, nâng cao độ chính xác và giảm chi phí vận hành.

Với tốc độ tăng trưởng thị trường đạt CAGR 20,6% từ năm 2023 đến 2030, dự kiến quy mô toàn cầu tăng từ 1,01 tỷ USD lên 3,64 tỷ USD, trong đó khu vực châu Á Thái Bình Dương chiếm tới 49,8% thị phần năm 2023, có thể thấy công nghệ hệ thống AOI đã trở thành hạ tầng kiểm soát chất lượng không thể thiếu của ngành điện tử.

Định Nghĩa Hệ Thống AOI (Automated Optical Inspection) Trong Dây Chuyền Sản Xuất

Về mặt kỹ thuật, quá trình này diễn ra dựa trên nguyên lý chụp ảnh sản phẩm ở nhiều góc độ, sau đó so sánh với dữ liệu chuẩn để phát hiện sai lệch. Thuật ngữ hệ thống AOI xuất hiện từ những năm 1980, khi ngành sản xuất bảng mạch bắt đầu cần một phương pháp kiểm tra nhanh hơn và nhất quán hơn so với mắt người.

Trong hệ sinh thái kiểm tra PCB, hệ thống AOI thường được đặt cạnh hai công nghệ khác là ICT (In-Circuit Test) và AXI (Automated X-ray Inspection). Điểm khác biệt cốt lõi nằm ở loại lỗi mà mỗi công nghệ nhắm tới: ICT kiểm tra hiệu năng điện của mạch, trong khi hệ thống AOI và AXI tập trung vào lỗi ngoại quan và cấu trúc vật lý. Riêng AXI sử dụng tia X để xuyên qua các gói linh kiện như BGA hoặc CSP, nơi mối hàn bị che khuất và mắt thường lẫn camera quang học của hệ thống AOI đều không thể quan sát trực tiếp.

Xem thêm: AOI Là Gì? Nguyên Lý Hoạt Động, Ưu Điểm & Ứng Dụng AOI

So Sánh Hệ Thống AOI Với Kiểm Tra Thủ Công Bằng Mắt Người (Manual Visual Inspection)

Trong khi kiểm tra bằng mắt thường dễ bị ảnh hưởng bởi sự mệt mỏi, kinh nghiệm của từng kiểm tra viên và điều kiện làm việc, hệ thống AOI sử dụng camera công nghiệp kết hợp thuật toán xử lý hình ảnh để áp dụng cùng một tiêu chuẩn đánh giá cho mọi sản phẩm.

Tiêu chí	Kiểm tra thủ công	Hệ thống AOI
Độ chính xác phát hiện lỗi	70-85% trong điều kiện lý tưởng, giảm còn 15-38% lỗi bị bỏ sót ở điều kiện sản xuất thực tế	95-99% với hệ thống tích hợp AI
Tốc độ xử lý	200-300 sản phẩm mỗi giờ mỗi kỹ thuật viên	Trên 10.000 sản phẩm mỗi giờ, tốc độ suy luận dưới 100ms
Độ ổn định	Giảm 15-25% sau 2 giờ làm việc liên tục do mỏi mắt	Không suy giảm theo thời gian, không phụ thuộc ca kíp
Tính đồng thuận giữa các lần kiểm tra	Chỉ đạt 55-70% giữa các kiểm tra viên khác nhau	Tiêu chí đánh giá cố định, kết quả có thể lặp lại

(Số liệu tổng hợp từ nguồn iFactory)

Những khác biệt trên cho thấy vì sao hệ thống AOI đang dần thay thế phương pháp kiểm tra thủ công trong nhiều nhà máy hiện đại.

Vai Trò Của Hệ Thống AOI Trong Chiến Lược Zero-Defect Manufacturing

Chi phí chất lượng kém (Cost of Poor Quality – COPQ) trung bình chiếm khoảng 20% doanh thu của một doanh nghiệp sản xuất. Với một nhà máy có doanh thu 10 triệu USD, con số này tương đương gần 2 triệu USD bị hao hụt do phế phẩm, làm lại và bảo hành. Trong bối cảnh đó, hệ thống AOI đóng vai trò như lớp phòng thủ đầu tiên của chiến lược Zero-Defect Manufacturing (sản xuất không lỗi), giúp phát hiện lỗi ngay tại điểm phát sinh thay vì để lỗi tiếp tục đi qua các công đoạn sau hoặc đến tay khách hàng.

Bên cạnh chức năng phát hiện lỗi, hệ thống AOI còn tạo ra dữ liệu kiểm tra theo thời gian thực, bao gồm hình ảnh, loại lỗi, vị trí lỗi và tần suất xuất hiện. Khi được tích hợp với MES, ERP hoặc các nền tảng AI Vision như SotaVision, lượng dữ liệu này trở thành cơ sở để phân tích nguyên nhân gốc rễ, theo dõi xu hướng chất lượng và liên tục tối ưu quy trình sản xuất.

Cơ Chế Vận Hành Của Hệ Thống AOI: 5 Bước Từ Thu Nhận Hình Ảnh Đến Ra Quyết Định Pass/Fail

Ở góc nhìn người dùng, hệ thống AOI chỉ mất vài mili giây để đưa ra kết quả kiểm tra. Tuy nhiên, bên trong khoảng thời gian rất ngắn đó là một quy trình xử lý hình ảnh được tối ưu để vừa đảm bảo tốc độ, vừa duy trì độ chính xác trên từng sản phẩm. Toàn bộ cơ chế vận hành của hệ thống AOI có thể được chia thành 5 bước, bắt đầu từ thu nhận hình ảnh và kết thúc bằng quyết định Pass/Fail.

Bước	Chức năng	Mục tiêu
1. Thu nhận hình ảnh	Camera công nghiệp và hệ thống chiếu sáng ghi nhận hình ảnh sản phẩm	Tạo dữ liệu đầu vào rõ nét, đồng nhất
2. Tiền xử lý ảnh	Hiệu chỉnh méo ảnh, khử nhiễu, chuẩn hóa ánh sáng	Cải thiện chất lượng hình ảnh trước khi phân tích
3. Trích xuất đặc trưng & đối chiếu	So sánh với Golden Sample hoặc dữ liệu CAD	Xác định sai lệch và vị trí lỗi
4. Phân tích lỗi	Rule-based hoặc AI/Deep Learning đánh giá hình ảnh	Phân loại và xác định lỗi
5. Ra quyết định & đồng bộ dữ liệu	Trả kết quả Pass/Fail và gửi dữ liệu về MES/ERP	Hỗ trợ kiểm soát chất lượng và truy xuất nguồn gốc

Bước 1 – Thu Nhận Hình Ảnh Bằng Camera Độ Phân Giải Cao Và Hệ Thống Chiếu Sáng

Quá trình kiểm tra bắt đầu khi sản phẩm đi vào vùng quan sát của hệ thống AOI. Camera công nghiệp sẽ chụp hình ảnh từ một hoặc nhiều góc khác nhau tùy theo đặc điểm của sản phẩm và yêu cầu kiểm tra. Đồng thời, hệ thống chiếu sáng được đồng bộ với thời điểm chụp nhằm hạn chế bóng đổ, phản xạ và các yếu tố môi trường có thể ảnh hưởng đến chất lượng hình ảnh.

Bước 2 – Tiền Xử Lý Ảnh: Hiệu Chỉnh Méo Ống Kính, Khử Nhiễu, Chuẩn Hóa Độ Sáng

Sau khi thu nhận hình ảnh, hệ thống AOI sẽ thực hiện các bước tiền xử lý nhằm chuẩn hóa dữ liệu trước khi phân tích. Các tác vụ phổ biến bao gồm hiệu chỉnh méo ống kính, khử nhiễu từ cảm biến, cân bằng độ sáng và tăng độ tương phản khi cần thiết. Nếu hình ảnh đầu vào không được xử lý đúng cách, ngay cả những thuật toán phân tích tiên tiến cũng có thể đưa ra kết quả sai hoặc làm tăng tỷ lệ báo lỗi giả (false call).

Bước 3 – Trích Xuất Đặc Trưng Và Đối Chiếu Với Golden Sample Hoặc Dữ Liệu CAD

Khi hình ảnh đã được chuẩn hóa, hệ thống AOI sẽ nhận diện các đặc trưng quan trọng như vị trí linh kiện, kích thước, hình dạng, màu sắc, khoảng cách và biên dạng bề mặt. Những đặc trưng này được so sánh với Golden Sample (mẫu chuẩn đã được xác nhận không có lỗi) hoặc dữ liệu thiết kế CAD để phát hiện mọi sai lệch so với tiêu chuẩn ban đầu.

Bước 4 – Thuật Toán Phân Tích Lỗi: So Sánh Rule-Based Và Deep Learning

Tiếp theo, hệ thống AOI sẽ sử dụng thuật toán để đánh giá và phân loại lỗi. Với phương pháp rule-based, kết quả được đưa ra dựa trên các ngưỡng và quy tắc đã được lập trình sẵn, phù hợp với các lỗi có đặc điểm rõ ràng. Trong khi đó, các hệ thống AOI tích hợp AI hoặc Deep Learning có thể học từ dữ liệu thực tế để nhận diện những lỗi phức tạp, giảm báo lỗi giả và thích ứng tốt hơn khi sản phẩm hoặc điều kiện sản xuất thay đổi. Sự khác biệt giữa hai phương pháp sẽ được phân tích chi tiết ở phần sau của bài viết.

Bước 5 – Ra Quyết Định Pass/Fail Và Đồng Bộ Dữ Liệu Về Hệ Thống MES/ERP

Cuối cùng, hệ thống AOI sẽ đưa ra kết quả Pass hoặc Fail cho từng sản phẩm. Đồng thời, toàn bộ dữ liệu kiểm tra như hình ảnh, loại lỗi, vị trí lỗi, thời gian kiểm tra và kết quả đánh giá sẽ được lưu trữ hoặc đồng bộ với các hệ thống quản lý sản xuất như MES và ERP.

Nhờ đó, hệ thống AOI không chỉ hỗ trợ loại bỏ sản phẩm lỗi theo thời gian thực mà còn cung cấp dữ liệu phục vụ truy xuất nguồn gốc, phân tích xu hướng lỗi và tối ưu hóa quy trình sản xuất trong dài hạn.

Các Thành Phần Phần Cứng Cốt Lõi Quyết Định Độ Chính Xác Của Hệ Thống AOI

Trong hệ thống AOI, chất lượng của phần cứng thu nhận hình ảnh là yếu tố nền tảng quyết định độ chính xác của toàn bộ quá trình kiểm tra. Ngay cả khi sử dụng các thuật toán AI tiên tiến, hệ thống AOI vẫn cần dữ liệu đầu vào có chất lượng cao để đưa ra kết quả đáng tin cậy. Khi các linh kiện điện tử ngày càng thu nhỏ từ 0402 xuống 0201 và tiến tới 01005, yêu cầu đối với hệ thống AOI cũng trở nên khắt khe hơn, với độ phân giải dưới 10 micromet nhưng vẫn phải đảm bảo năng suất của dây chuyền sản xuất.

Hệ Thống Camera 2D, 3D Và Công Nghệ Multi-Angle Trong Kiểm Tra Bề Mặt

Camera là thành phần quan trọng nhất trong hệ thống AOI vì quyết định trực tiếp chất lượng dữ liệu đầu vào.

Công nghệ	Chức năng chính	Phù hợp phát hiện
Camera 2D	Thu nhận hình ảnh bề mặt sản phẩm	Thiếu/thừa linh kiện, sai vị trí, sai cực tính, lỗi in ký tự, lỗi ngoại quan
Camera 3D	Đo chiều cao, thể tích và hình dạng bề mặt	Mối hàn thiếu/thừa, coplanarity, độ cao linh kiện, thể tích kem hàn
Multi-Angle	Chụp cùng một vị trí từ nhiều góc quan sát	Lỗi bị che khuất, lỗi ở cạnh linh kiện, mối hàn khó quan sát

Mỗi công nghệ mang lại những lợi thế riêng:

• Camera 2D phù hợp với hầu hết các bài toán kiểm tra ngoại quan nhờ tốc độ xử lý nhanh và chi phí triển khai hợp lý.
• Camera 3D bổ sung thông tin về chiều cao và thể tích, giúp hệ thống AOI phát hiện các lỗi mà hình ảnh 2D không thể phản ánh đầy đủ, đặc biệt là chất lượng mối hàn.
• Multi-Angle cho phép hệ thống AOI quan sát cùng một vị trí từ nhiều góc khác nhau, giảm nguy cơ bỏ sót lỗi do linh kiện che khuất hoặc do góc nhìn hạn chế.

Hệ Thống Chiếu Sáng LED Chuyên Dụng: Đồng Trục, Vòng Và Phân Cực

Bên cạnh camera, hệ thống chiếu sáng đóng vai trò quyết định đến chất lượng hình ảnh mà hệ thống AOI thu nhận. Mỗi loại nguồn sáng được thiết kế để tối ưu cho từng đặc tính bề mặt và từng loại lỗi khác nhau.

Loại chiếu sáng	Đặc điểm	Ứng dụng phổ biến
Đồng trục (Coaxial Light)	Ánh sáng chiếu theo cùng trục với camera	Kiểm tra bề mặt phẳng, mối hàn thiếc, PCB có độ phản xạ cao
Vòng (Ring Light)	Chiếu sáng từ nhiều hướng xung quanh	Làm nổi bật cạnh, biên dạng và hình dạng linh kiện
Phân cực (Polarized Light)	Giảm phản xạ và hiện tượng chói	Kiểm tra bề mặt kim loại, lớp phủ bóng hoặc vật liệu phản quang

Lựa chọn đúng hệ thống chiếu sáng giúp hệ thống AOI:

• Giảm bóng đổ và hiện tượng phản xạ.
• Tăng độ tương phản của hình ảnh.
• Cải thiện khả năng phát hiện các lỗi rất nhỏ.
• Giảm tỷ lệ báo lỗi giả (false call) do điều kiện ánh sáng không ổn định.

Bộ Xử Lý Trung Tâm (Edge Computing/GPU) Và Yêu Cầu Tốc Độ Xử Lý Thời Gian Thực

Các hệ thống AOI hiện đại thường sử dụng kiến trúc Edge Computing kết hợp GPU để xử lý dữ liệu ngay tại thiết bị thay vì truyền toàn bộ hình ảnh lên máy chủ trung tâm.

Kiến trúc này mang lại nhiều lợi ích như:

• Giảm độ trễ khi phân tích hình ảnh.
• Đảm bảo kết quả kiểm tra theo thời gian thực.
• Duy trì tốc độ kiểm tra ngay cả khi sản lượng tăng cao.
• Giảm phụ thuộc vào băng thông mạng và hạ tầng cloud.
• Hỗ trợ triển khai các mô hình AI/Deep Learning có độ phức tạp cao.

Đối với các dây chuyền có takt time (nhịp sản xuất mà doanh nghiệp cần đạt được để đáp ứng đúng nhu cầu của khách hàng) ngắn, khả năng xử lý tại biên (Edge Computing) giúp hệ thống AOI đưa ra quyết định Pass/Fail gần như tức thời, đảm bảo tốc độ kiểm tra luôn đồng bộ với nhịp sản xuất mà không ảnh hưởng đến năng suất của toàn bộ dây chuyền.

Công Nghệ AI Đang Thay Đổi Cách Hệ Thống AOI Phát Hiện Lỗi Như Thế Nào?

AI đang thay đổi vai trò của hệ thống AOI từ một công cụ kiểm tra dựa trên quy tắc thành một hệ thống có khả năng học hỏi và tối ưu liên tục. Giờ đây, hệ thống AOI tích hợp AI có thể phân tích dữ liệu sản xuất, nhận diện các đặc điểm bất thường và cải thiện khả năng phát hiện lỗi thông qua quá trình học từ dữ liệu. Đây cũng là nền tảng giúp hệ thống AOI đáp ứng yêu cầu kiểm soát chất lượng ngày càng cao trong các nhà máy thông minh.

Hạn Chế Của Hệ Thống AOI Truyền Thống Dựa Trên Rule-Based: Tỷ Lệ False Call Cao

Trong nhiều năm, hệ thống AOI truyền thống chủ yếu hoạt động dựa trên phương pháp rule-based, trong đó mọi tiêu chí phát hiện lỗi được xác định bằng các ngưỡng và quy tắc lập trình sẵn. Phương pháp này phù hợp với các lỗi có đặc điểm rõ ràng và ít thay đổi, nhưng khi sản phẩm ngày càng đa dạng, mật độ linh kiện cao hơn hoặc điều kiện sản xuất biến động, hệ thống AOI rất khó duy trì độ chính xác ổn định.

Một số hạn chế phổ biến của hệ thống AOI dựa trên rule-based bao gồm:

• Nhạy cảm với các thay đổi nhỏ về ánh sáng, màu sắc, góc chụp hoặc vị trí linh kiện.
• Khó thích ứng khi doanh nghiệp đưa sản phẩm mới vào sản xuất hoặc thay đổi thiết kế PCB.
• Phụ thuộc vào việc thiết lập ngưỡng thủ công, đòi hỏi kỹ sư phải liên tục tinh chỉnh để phù hợp với từng dòng sản phẩm.
• Khả năng nhận diện hạn chế đối với các lỗi có hình dạng hoặc đặc điểm phức tạp, khó mô tả bằng các quy tắc cố định.

Những hạn chế trên khiến hệ thống AOI truyền thống thường tạo ra tỷ lệ false call cao. Theo Siemens, tỷ lệ báo lỗi giả của các hệ thống AOI rule-based dao động từ 20% đến 80%, tùy thuộc vào cấu hình và loại sản phẩm. Trong một số nhà máy bán dẫn, tỷ lệ false call thậm chí lên tới khoảng 50%. Mỗi cảnh báo do hệ thống AOI tạo ra đều cần kỹ thuật viên xác minh lại bằng mắt thường, làm tăng đáng kể khối lượng công việc và dẫn đến hiện tượng inspection fatigue – tình trạng mệt mỏi do phải xử lý quá nhiều cảnh báo không phải lỗi thực sự.

Tỷ lệ false call cao không chỉ làm giảm hiệu quả của hệ thống AOI mà còn kéo theo nhiều hệ lụy trong vận hành, chẳng hạn:

• Gia tăng thời gian kiểm tra và xác minh thủ công.
• Giảm năng suất của dây chuyền do quy trình kiểm tra bị kéo dài.
• Tăng chi phí nhân công cho hoạt động kiểm soát chất lượng.
• Làm chậm quá trình xử lý sản phẩm và ảnh hưởng đến tiến độ giao hàng.
• Tăng nguy cơ bỏ sót các lỗi thực sự khi kỹ thuật viên phải xử lý quá nhiều cảnh báo.

Theo khảo sát của Vanson Bourne, khoảng 82% doanh nghiệp sản xuất từng gặp sự cố dừng dây chuyền ngoài kế hoạch trong 3 năm gần nhất, với thời gian dừng trung bình 4 giờ mỗi lần, tương đương thiệt hại ước tính 2 triệu USD. Trước áp lực nâng cao năng suất và giảm chi phí chất lượng, nhiều doanh nghiệp đang chuyển sang hệ thống AOI tích hợp AI nhằm giảm false call, cải thiện độ chính xác và hạn chế sự phụ thuộc vào kiểm tra thủ công.

Mạng Nơ-Ron Tích Chập (CNN) Và Deep Learning Trong Nhận Diện Lỗi Vi Mô

Các mô hình CNN học trực tiếp từ hàng nghìn hình ảnh lỗi và không lỗi để tự xây dựng ranh giới phân loại. Nhờ vậy, các mô hình ứng dụng deep learning có thể đạt độ chính xác phân loại 97-99% với tỷ lệ báo lỗi sai dưới 10%, thậm chí một số mô hình AI tiên tiến đã đưa tỷ lệ false call từ gần 50% xuống dưới 4% trên các bảng mạch phức tạp.

Khả Năng Tự Học Và Cải Thiện Độ Chính Xác Theo Thời Gian (Continuous Learning)

Khác với rule-based vốn đòi hỏi kỹ sư lập trình lại ngưỡng mỗi khi có sản phẩm mới, mô hình AI hiện đại có thể học từ chỉ khoảng 20 đến 40 hình ảnh cho mỗi loại lỗi mới, rút ngắn thời gian đưa sản phẩm mới vào dây chuyền từ vài tuần xuống còn vài giờ. Đây chính là khả năng continuous learning, cho phép hệ thống AOI cải thiện độ chính xác liên tục theo thời gian mà không cần thay thế phần cứng.

Xem thêm: Lợi Ích Của AI Trong Sản Xuất: Tăng Năng Suất, Giảm Chi Phí

SotaVision – Hệ Thống AOI Ứng Dụng AI Được Thiết Kế Riêng Cho Nhà Máy Đông Nam Á

Trong khi nhiều hệ thống AOI truyền thống gặp khó khăn khi sản phẩm thay đổi liên tục hoặc môi trường sản xuất có nhiều biến động, SotaVision được phát triển theo hướng kết hợp AI, Computer Vision và Edge Computing để nâng cao độ chính xác mà vẫn tận dụng hạ tầng camera hoặc hệ thống AOI hiện có. Giải pháp được xây dựng dành cho các doanh nghiệp sản xuất tại Đông Nam Á, nơi nhiều nhà máy cần hiện đại hóa hoạt động kiểm tra chất lượng nhưng vẫn muốn tối ưu chi phí đầu tư và hạn chế gián đoạn dây chuyền.

SotaVision hoạt động như một lớp AI bổ sung cho hệ thống AOI hoặc camera công nghiệp hiện hữu. Hình ảnh từ dây chuyền sẽ được AI phân tích theo thời gian thực để phát hiện lỗi, sau đó trả về kết quả Pass/Fail (OK/NG) và đồng bộ với các hệ thống quản lý sản xuất như PLC, QA/QC hoặc MES. Cách tiếp cận này giúp doanh nghiệp triển khai nhanh, giảm rủi ro khi nâng cấp và dễ dàng mở rộng sang nhiều dây chuyền khác nhau.

Những điểm nổi bật của SotaVision gồm:

• Độ chính xác phát hiện lỗi lên đến 99,99%, có khả năng phát hiện các khuyết tật nhỏ tới 0,1 mm.
• Xử lý theo thời gian thực với tốc độ suy luận dưới 50 ms, phù hợp với các dây chuyền sản xuất tốc độ cao.
• Continuous Learning, giúp mô hình AI liên tục học từ dữ liệu thực tế để cải thiện khả năng phát hiện lỗi và thích ứng với các sản phẩm mới.
• Edge Deployment, xử lý dữ liệu ngay tại nhà máy, không cần đưa hình ảnh lên cloud, giúp giảm độ trễ và tăng cường bảo mật dữ liệu sản xuất.
• Tích hợp linh hoạt với camera, hệ thống AOI, PLC, MES, ERP và các hệ thống truy xuất nguồn gốc thông qua Open API và các giao thức công nghiệp phổ biến.

Đối với các doanh nghiệp sản xuất điện tử, ô tô, bán dẫn hay cơ khí chính xác tại Đông Nam Á, SotaVision là nền tảng giúp xây dựng quy trình kiểm soát chất lượng thông minh, giảm false call, nâng cao năng suất và tiến gần hơn đến mục tiêu Zero-Defect Manufacturing.

Xem thêm: SotaVision

Doanh Nghiệp Cần Lưu Ý Gì Khi Triển Khai Hệ Thống AOI Vào Dây Chuyền Sản Xuất?

Một hệ thống AOI hiện đại có thể mang lại giá trị lớn cho hoạt động kiểm soát chất lượng, nhưng chỉ khi được triển khai phù hợp với đặc thù của từng nhà máy. Mỗi dây chuyền sẽ có những yêu cầu khác nhau về sản phẩm, tốc độ sản xuất, môi trường vận hành và mức độ tự động hóa. Hiểu rõ các yếu tố này sẽ giúp doanh nghiệp lựa chọn hệ thống AOI đáp ứng đúng nhu cầu hiện tại, đồng thời tạo nền tảng để mở rộng trong tương lai.

Đánh Giá Chi Phí Đầu Tư Và Thời Gian Hoàn Vốn (ROI)

Trong quá trình triển khai hệ thống AOI, chi phí đầu tư ban đầu thường là yếu tố được doanh nghiệp quan tâm hàng đầu. Mức đầu tư có thể chênh lệch đáng kể tùy thuộc vào loại hệ thống AOI (2D hay 3D), mức độ tích hợp AI, số lượng trạm kiểm tra và quy mô của dây chuyền sản xuất.

Khi xây dựng bài toán ROI, doanh nghiệp nên đánh giá các chỉ số như:

• Chi phí đầu tư ban đầu cho thiết bị, phần mềm và triển khai.
• Chi phí vận hành và bảo trì trong dài hạn.
• Mức giảm phế phẩm, rework và chi phí bảo hành sau khi đưa hệ thống AOI vào hoạt động.
• Chi phí nhân công tiết kiệm nhờ giảm khối lượng kiểm tra thủ công.
• Khả năng mở rộng khi bổ sung thêm sản phẩm hoặc dây chuyền mới.

Thực tế cho thấy, khoản đầu tư này có thể mang lại hiệu quả tài chính đáng kể. Theo iFactory, các doanh nghiệp ứng dụng AI trong kiểm tra chất lượng đã ghi nhận:

• Giảm 37% lỗi sản phẩm.
• Giảm 85% khiếu nại từ khách hàng.
• ROI đạt 374% trong vòng 3 năm.
• Thời gian hoàn vốn trung bình chỉ từ 7–8 tháng.

Tích Hợp Hệ Thống AOI Với Hệ Thống MES/ERP Hiện Có

Khi được kết nối với MES, ERP hoặc các nền tảng phân tích dữ liệu, hệ thống AOI có thể cung cấp thông tin theo thời gian thực để hỗ trợ truy xuất nguồn gốc và tối ưu quy trình.

Trước khi triển khai, doanh nghiệp nên đánh giá các yếu tố sau:

• Khả năng tích hợp với MES, ERP, PLC hoặc SCADA hiện có.
• Hỗ trợ các giao thức truyền thông và Open API để kết nối với nhiều nền tảng khác nhau.
• Khả năng đồng bộ dữ liệu theo thời gian thực, bao gồm hình ảnh, vị trí lỗi và kết quả Pass/Fail.
• Khả năng lưu trữ và truy xuất lịch sử kiểm tra phục vụ truy xuất nguồn gốc và đánh giá chất lượng.
• Khả năng mở rộng khi bổ sung thêm dây chuyền hoặc nhà máy trong tương lai.

Đào Tạo Nhân Sự Vận Hành Và Bảo Trì Hệ Thống AOI

Dù mức độ tự động hóa cao, hệ thống AOI vẫn cần đội ngũ kỹ thuật hiểu rõ cách hiệu chỉnh camera, cập nhật golden sample và diễn giải dữ liệu lỗi. Đầu tư đào tạo nhân sự song song với đầu tư thiết bị là yếu tố quyết định để hệ thống phát huy hết hiệu quả trong dài hạn.

Kết Luận

Trong bối cảnh yêu cầu về chất lượng sản phẩm và năng suất sản xuất ngày càng cao, hệ thống AOI đang trở thành khoản đầu tư chiến lược của nhiều doanh nghiệp sản xuất. Hiểu rõ cách hệ thống AOI vận hành, những yếu tố ảnh hưởng đến độ chính xác và xu hướng ứng dụng AI sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp, tối ưu hiệu quả đầu tư và tạo lợi thế cạnh tranh trong dài hạn.

SotaVision là giải pháp AI Vision được SotaTek phát triển để nâng cao hiệu quả của hệ thống AOI và các hệ thống camera công nghiệp hiện có. Bằng việc ứng dụng AI, Deep Learning và Continuous Learning, SotaVision giúp doanh nghiệp tăng độ chính xác phát hiện lỗi, giảm tỷ lệ false call, xử lý theo thời gian thực và liên tục cải thiện hiệu suất kiểm tra theo dữ liệu sản xuất thực tế. Giải pháp được thiết kế phù hợp với điều kiện vận hành của các nhà máy tại Đông Nam Á, hỗ trợ doanh nghiệp triển khai nhanh chóng mà không cần thay thế toàn bộ hạ tầng hiện có.

Nếu doanh nghiệp của bạn đang tìm kiếm một giải pháp hệ thống AOI ứng dụng AI hoặc muốn đánh giá khả năng nâng cấp hệ thống kiểm tra chất lượng hiện tại, hãy liên hệ với SotaVision để được đội ngũ chuyên gia tư vấn. Chúng tôi sẽ đồng hành cùng doanh nghiệp trong việc khảo sát dây chuyền, xây dựng lộ trình triển khai phù hợp và đề xuất giải pháp tối ưu nhằm nâng cao chất lượng sản phẩm, tối ưu chi phí vận hành và hướng tới mô hình sản xuất thông minh.

Làm thế nào để kiểm tra hàng nghìn bảng mạch PCB mỗi giờ mà vẫn đảm bảo phát hiện chính xác từng lỗi hàn hay linh kiện thiếu? Câu trả lời nằm ở AOI trong sản xuất điện tử – công nghệ kiểm tra quang học tự động đang được ứng dụng rộng rãi trên các dây chuyền SMT nhằm nâng cao chất lượng sản phẩm và giảm thiểu chi phí do lỗi sản xuất.

Tuy nhiên, nhiều doanh nghiệp vẫn chưa hiểu rõ AOI trong sản xuất điện tử là gì, nguyên lý hoạt động ra sao và nên triển khai hệ thống ở vị trí nào để đạt hiệu quả tối ưu. Cấu hình hoặc vận hành chưa đúng có thể khiến tỷ lệ báo lỗi giả (false call) chiếm từ 20% đến 80% tổng số cảnh báo trên một số dây chuyền, làm tăng đáng kể thời gian xác minh thủ công và ảnh hưởng đến năng suất sản xuất.

Trong bài viết này, bạn sẽ tìm hiểu AOI trong sản xuất điện tử là gì, nguyên lý hoạt động của hệ thống AOI, các loại AOI phổ biến, ứng dụng thực tế trong sản xuất điện tử cũng như những xu hướng công nghệ nổi bật giúp doanh nghiệp nâng cao hiệu quả kiểm tra chất lượng trong năm 2026.

AOI Là Gì Trong Sản Xuất Điện Tử? Định Nghĩa Và Vai Trò Trong Dây Chuyền SMT

Khi tìm hiểu AOI trong sản xuất điện tử là gì, nhiều người thường chỉ nghĩ đến một hệ thống camera dùng để phát hiện lỗi trên PCB. Thực tế, AOI trong sản xuất điện tử là giải pháp kiểm tra quang học tự động giúp doanh nghiệp phát hiện sớm các lỗi hàn, linh kiện và sai lệch trong quá trình lắp ráp, từ đó giảm tỷ lệ sản phẩm lỗi và tối ưu chi phí sản xuất.

AOI (Automated Optical Inspection) Được Định Nghĩa Như Thế Nào?

AOI trong sản xuất điện tử là viết tắt của Automated Optical Inspection, hay còn gọi là kiểm tra quang học tự động. Đây là công nghệ kiểm tra chất lượng sử dụng hệ thống thị giác máy (Machine Vision) kết hợp camera công nghiệp, nguồn sáng chuyên dụng và phần mềm xử lý hình ảnh để tự động phát hiện lỗi trên bảng mạch PCB và linh kiện điện tử trong quá trình sản xuất.

Về nguyên lý, AOI trong sản xuất điện tử sẽ thực hiện các bước sau:

• Chụp ảnh bề mặt PCB hoặc linh kiện sau từng công đoạn lắp ráp.
• Phân tích và so sánh hình ảnh thu được với dữ liệu chuẩn (Golden Board hoặc CAD/Gerber) đã được thiết lập.
• Tự động phát hiện và gắn cờ (flag) các vị trí có dấu hiệu bất thường như thiếu linh kiện, lệch vị trí, sai cực tính hoặc lỗi hàn để nhân viên xác minh và xử lý.

So với phương pháp kiểm tra thủ công, AOI trong sản xuất điện tử mang lại tốc độ kiểm tra nhanh hơn, độ chính xác cao và khả năng vận hành ổn định trong thời gian dài. Vì không phụ thuộc vào kinh nghiệm hay trạng thái của người kiểm tra, AOI trong sản xuất điện tử giúp giảm sai sót do yếu tố con người, nâng cao chất lượng sản phẩm và duy trì tính nhất quán trên các dây chuyền SMT hiện đại.

Xem thêm: AOI Là Gì? Nguyên Lý Hoạt Động, Ưu Điểm & Ứng Dụng AOI

Vị Trí Của AOI Trong Quy Trình Sản Xuất PCB Và Lắp Ráp SMT

AOI trong sản xuất điện tử không chỉ được triển khai ở một công đoạn duy nhất mà thường xuất hiện tại nhiều vị trí khác nhau trên dây chuyền SMT nhằm phát hiện lỗi ngay khi chúng vừa phát sinh. Bố trí AOI trong sản xuất điện tử tại các điểm kiểm tra phù hợp giúp doanh nghiệp ngăn lỗi lan sang các công đoạn tiếp theo, giảm chi phí rework và nâng cao hiệu quả kiểm soát chất lượng.

Trong một dây chuyền SMT tiêu chuẩn, AOI trong sản xuất điện tử thường được lắp đặt tại các vị trí sau:

Công đoạn	Vai trò của AOI trong sản xuất điện tử
Sau in kem hàn (Post-SPI)	Kiểm tra lượng kem hàn, vị trí in trên pad và phát hiện các lỗi in kem hàn.
Sau gắn linh kiện (Pre-Reflow AOI)	Phát hiện linh kiện thiếu, lệch vị trí, sai cực tính hoặc sai chủng loại trước khi hàn.
Sau hàn reflow (Post-Reflow AOI)	Kiểm tra chất lượng mối hàn, phát hiện cầu hàn, hở hàn, tombstone và các lỗi lắp ráp cuối cùng.

AOI Khác Gì So Với Kiểm Tra Thủ Công, X-ray, ICT Và SPI

Mặc dù đều hướng đến mục tiêu đảm bảo chất lượng sản phẩm, AOI trong sản xuất điện tử và các phương pháp kiểm tra khác lại có nguyên lý và phạm vi ứng dụng hoàn toàn khác nhau. So với kiểm tra bằng mắt thường, AOI trong sản xuất điện tử mang lại nhiều ưu điểm vượt trội:

• Kiểm tra với tốc độ cao, đáp ứng yêu cầu của các dây chuyền SMT sản lượng lớn.
• Đảm bảo tính nhất quán, không bị ảnh hưởng bởi sự mệt mỏi hay yếu tố chủ quan của người vận hành.
• Phát hiện nhiều loại lỗi như thiếu linh kiện, sai vị trí, sai cực tính, cầu hàn, hở hàn và nhiều lỗi ngoại quan khác.
• Lưu trữ hình ảnh và dữ liệu kiểm tra, hỗ trợ truy xuất nguồn gốc và phân tích nguyên nhân lỗi.
• Giảm chi phí rework và kiểm tra lại, nhờ phát hiện lỗi ngay từ sớm.

Theo Jidoka Tech, kiểm tra thủ công thường chỉ phát hiện được khoảng 80% lỗi thực tế, trong khi hiệu quả còn giảm khi người kiểm tra mệt mỏi hoặc thiếu kinh nghiệm. Ngược lại, AOI trong sản xuất điện tử có thể vận hành liên tục theo cùng một tiêu chuẩn kiểm tra, giúp nâng cao độ chính xác và giảm sai sót do yếu tố con người.

Bên cạnh đó, AOI trong sản xuất điện tử cũng không thay thế hoàn toàn các hệ thống kiểm tra khác trên dây chuyền SMT. Mỗi công nghệ đảm nhận một vai trò riêng trong quy trình kiểm soát chất lượng:

Phương pháp	Vai trò
SPI (Solder Paste Inspection)	Kiểm tra chất lượng và thể tích kem hàn trước khi gắn linh kiện, thường được thực hiện trước AOI.
AOI (Automated Optical Inspection)	Kiểm tra trực quan PCB để phát hiện lỗi linh kiện, vị trí lắp ráp và chất lượng mối hàn bằng công nghệ thị giác máy.
ICT (In-Circuit Test)	Kiểm tra đặc tính điện và chức năng của bảng mạch sau khi quá trình lắp ráp hoàn tất.
X-ray Inspection	Kiểm tra các mối hàn bị che khuất bên dưới linh kiện như BGA, QFN hoặc PoP – những vị trí mà AOI trong sản xuất điện tử không thể quan sát bằng camera quang học.

Hiện nay, các nhà máy điện tử hiện đại thường kết hợp AOI trong sản xuất điện tử với SPI, ICT và X-ray để xây dựng quy trình kiểm tra nhiều lớp.

Nguyên Lý Hoạt Động Của Hệ Thống AOI Trong Kiểm Tra Linh Kiện Điện Tử

Về bản chất, AOI trong sản xuất điện tử hoạt động theo quy trình thu thập hình ảnh, đối chiếu với dữ liệu tham chiếu và phân tích các sai lệch để xác định lỗi trên PCB. Mặc dù quy trình này diễn ra chỉ trong vài giây, phía sau là sự phối hợp của nhiều thành phần như camera công nghiệp, hệ thống chiếu sáng, phần mềm xử lý hình ảnh và thuật toán nhận dạng lỗi. Đây cũng là những yếu tố quyết định độ chính xác của AOI trong sản xuất điện tử.

Quy Trình Chụp Ảnh Và Đối Chiếu Với Dữ Liệu Chuẩn (Golden Board / Dữ Liệu CAD)

Thông thường, AOI trong sản xuất điện tử sẽ thực hiện quy trình kiểm tra theo các bước:

• Chụp ảnh PCB bằng camera công nghiệp tại các vị trí kiểm tra đã được thiết lập.
• Đối chiếu hình ảnh với Golden Board (bảng mạch mẫu đạt chuẩn) hoặc dữ liệu thiết kế CAD/Gerber của sản phẩm.
• Phân tích sai lệch về vị trí linh kiện, kích thước, hình dạng, cực tính và chất lượng mối hàn dựa trên các tiêu chí đã cấu hình.
• Đánh dấu các lỗi nghi ngờ và gửi kết quả kiểm tra đến người vận hành hoặc hệ thống MES để xác minh, phân loại và xử lý.

Các hệ thống AOI trong sản xuất điện tử trước đây thường sử dụng phương pháp so khớp hình ảnh theo các ngưỡng cố định. Ưu điểm của cách làm này là tốc độ xử lý cao và dễ cấu hình.

Điểm hạn chế nằm ở khả năng thích ứng với những thay đổi trên dây chuyền, chẳng hạn như điều kiện chiếu sáng, sự khác biệt giữa các linh kiện hoặc sai số trong quá trình sản xuất. Vì vậy, AOI trong sản xuất điện tử có thể tạo ra nhiều cảnh báo giả hơn mức cần thiết. AI và Machine Learning hiện được tích hợp để giúp hệ thống học từ dữ liệu thực tế, nhận diện lỗi chính xác hơn và giảm số lượng false call.

Vai Trò Của Camera, Hệ Thống Chiếu Sáng Và Thuật Toán Xử Lý Ảnh

Độ chính xác của AOI trong sản xuất điện tử còn được quyết định bởi sự phối hợp giữa camera, hệ thống chiếu sáng và phần mềm xử lý hình ảnh. Mỗi thành phần đảm nhận một vai trò riêng trong quy trình kiểm tra, từ thu nhận hình ảnh PCB, làm nổi bật các khuyết tật đến phân tích và nhận diện lỗi.

Chỉ khi các thành phần này hoạt động đồng bộ, AOI trong sản xuất điện tử mới có thể phát hiện lỗi với tốc độ cao, giảm cảnh báo giả (false call) và duy trì chất lượng kiểm tra ổn định trên dây chuyền SMT.

Thành phần	Vai trò trong AOI trong sản xuất điện tử
Camera công nghiệp	Thu nhận hình ảnh PCB với độ phân giải cao, giúp AOI trong sản xuất điện tử phát hiện các lỗi nhỏ như thiếu linh kiện, lệch vị trí, sai cực tính hoặc khuyết tật trên mối hàn, đặc biệt đối với các bảng mạch có mật độ linh kiện cao.
Hệ thống chiếu sáng	Sử dụng nhiều kỹ thuật chiếu sáng như ánh sáng đồng trục, ánh sáng góc nghiêng hoặc ánh sáng đa hướng để làm nổi bật các đặc điểm bề mặt, giúp AOI trong sản xuất điện tử nhận diện chính xác các vết nứt, cầu hàn, hở hàn và những khiếm khuyết mà ánh sáng thông thường khó quan sát.
Thuật toán xử lý hình ảnh	Phân tích hình ảnh thu được và đối chiếu với dữ liệu chuẩn để xác định lỗi. Các hệ thống AOI trong sản xuất điện tử hiện đại không chỉ sử dụng phương pháp so khớp mẫu (pattern matching) mà còn tích hợp AI và Deep Learning nhằm đánh giá toàn bộ ngữ cảnh hình ảnh, từ đó tăng độ chính xác và giảm tỷ lệ false call.

Sự phát triển của AI đang tạo ra bước tiến đáng kể cho AOI trong sản xuất điện tử. Theo Patsnap, nhiều hệ thống AOI hiện đại ứng dụng mạng nơ-ron tích chập (Convolutional Neural Networks – CNN) để học các đặc trưng hình ảnh theo nhiều cấp độ.

AOI 2D Và AOI 3D: Khác Biệt Về Độ Chính Xác Đo Lường Mối Hàn

Tiêu chí	AOI 2D trong sản xuất điện tử	AOI 3D trong sản xuất điện tử
Nguyên lý kiểm tra	Phân tích hình ảnh 2 chiều của PCB.	Tái tạo mô hình 3D bằng ánh sáng cấu trúc (Structured Light) hoặc Laser Triangulation.
Khả năng phát hiện lỗi	Phát hiện lỗi về vị trí linh kiện, sai cực tính, thiếu linh kiện, hình dạng và màu sắc.	Ngoài các lỗi của AOI 2D, còn đo được chiều cao, thể tích mối hàn, coplanarity và các khuyết tật khó quan sát trên PCB mật độ cao.
Độ chính xác	Phù hợp với các sản phẩm có yêu cầu kiểm tra ngoại quan cơ bản.	Độ chính xác cao hơn nhờ đánh giá được cả thông tin hình học của mối hàn.
Ứng dụng phù hợp	Dây chuyền SMT tiêu chuẩn, sản phẩm có mật độ linh kiện vừa phải.	PCB có mật độ linh kiện cao, BGA, CSP, QFN và các sản phẩm điện tử yêu cầu chất lượng nghiêm ngặt.

Trong nhiều năm, AOI trong sản xuất điện tử 2D là lựa chọn phổ biến nhờ chi phí đầu tư thấp và đáp ứng tốt các nhu cầu kiểm tra ngoại quan. Theo Grand View Research, phân khúc AOI 2D chiếm 54,2% doanh thu thị trường vào năm 2023, cho thấy đây vẫn là công nghệ được sử dụng rộng rãi trong nhiều nhà máy điện tử.

Xu hướng của thị trường hiện nay đang chuyển dần sang AOI trong sản xuất điện tử 3D. Nhờ khả năng đo chiều cao và thể tích mối hàn, hệ thống 3D có thể phát hiện nhiều lỗi mà công nghệ 2D khó nhận biết, đặc biệt trên các bảng mạch có mật độ linh kiện ngày càng cao. Persistence Market Research dự báo đến năm 2026, AOI trong sản xuất điện tử 3D sẽ chiếm hơn 57% thị phần, phản ánh nhu cầu ngày càng lớn đối với các giải pháp kiểm tra có độ chính xác cao trong ngành điện tử.

Sự dịch chuyển từ AOI trong sản xuất điện tử 2D sang 3D cũng phản ánh xu hướng thu nhỏ linh kiện và tăng mật độ tích hợp trên PCB. Khi khoảng cách giữa các linh kiện ngày càng hẹp và yêu cầu chất lượng mối hàn ngày càng khắt khe, việc chỉ kiểm tra hình ảnh bề mặt không còn đáp ứng đủ. Vì vậy, nhiều doanh nghiệp đang ưu tiên đầu tư AOI trong sản xuất điện tử 3D để nâng cao khả năng phát hiện lỗi, giảm false call và đảm bảo chất lượng sản phẩm trước khi xuất xưởng.

Phân Loại Hệ Thống AOI Theo Vị Trí Lắp Đặt Trên Dây Chuyền Sản Xuất

Hiệu quả của AOI trong sản xuất điện tử chịu ảnh hưởng lớn bởi vị trí triển khai trên dây chuyền SMT. Mỗi điểm kiểm tra sẽ phát hiện một nhóm lỗi riêng và cung cấp dữ liệu phục vụ các giai đoạn sản xuất tiếp theo. Hiểu rõ cách phân loại AOI trong sản xuất điện tử theo vị trí lắp đặt là nền tảng để tối ưu quy trình kiểm tra, nâng cao tỷ lệ phát hiện lỗi và giảm rework.

AOI Inline (Tích Hợp Trong Dây Chuyền) Và AOI Offline (Kiểm Tra Độc Lập)

Dựa trên cách triển khai trên dây chuyền, AOI trong sản xuất điện tử được chia thành hai nhóm chính là AOI Inline và AOI Offline.

• AOI Inline trong sản xuất điện tử: Hệ thống được tích hợp trực tiếp vào dây chuyền SMT, cho phép AOI trong sản xuất điện tử kiểm tra 100% bảng mạch ngay khi sản phẩm đi qua từng công đoạn. Kết quả kiểm tra được trả về gần như theo thời gian thực, giúp phát hiện lỗi sớm, cảnh báo ngay trên dây chuyền và hỗ trợ điều chỉnh quy trình trước khi lỗi lan sang các công đoạn tiếp theo.
• AOI Offline trong sản xuất điện tử: Hệ thống hoạt động như một trạm kiểm tra độc lập bên ngoài dây chuyền. AOI trong sản xuất điện tử dạng offline thường được sử dụng để kiểm tra mẫu, xác minh các trường hợp nghi ngờ hoặc phân tích chi tiết nguyên nhân lỗi mà không ảnh hưởng đến tốc độ vận hành của dây chuyền chính.

AOI Sau In Kem Hàn, Sau Gắn Linh Kiện Và Sau Hàn Reflow

Trên một dây chuyền SMT, AOI trong sản xuất điện tử thường được triển khai tại nhiều công đoạn để phát hiện lỗi ngay khi chúng vừa xuất hiện.

• AOI sau in kem hàn (Post-SPI): AOI trong sản xuất điện tử kiểm tra lượng kem hàn, hình dạng và vị trí in trên từng pad nhằm phát hiện các lỗi như thiếu kem hàn, thừa kem hàn hoặc lệch vị trí trước khi gắn linh kiện.
• AOI sau gắn linh kiện (Pre-Reflow AOI): Ở giai đoạn này, AOI trong sản xuất điện tử xác minh linh kiện đã được đặt đúng vị trí, đúng cực tính và đúng chủng loại. Hệ thống có thể phát hiện các lỗi như thiếu linh kiện, linh kiện bị lệch, xoay sai chiều hoặc đặt sai mã trước khi bảng mạch đi vào lò hàn reflow.
• AOI sau hàn reflow (Post-Reflow AOI): Đây là công đoạn quan trọng nhất của AOI trong sản xuất điện tử. Hệ thống sẽ đánh giá chất lượng mối hàn và phát hiện các lỗi như cầu hàn, hở hàn, thiếu thiếc, linh kiện dựng đứng hoặc các khuyết tật phát sinh sau quá trình hàn.

Ứng Dụng Thực Tế Của AOI Trong Các Ngành Sản Xuất Điện Tử

Giá trị của AOI trong sản xuất điện tử được thể hiện rõ nhất khi triển khai vào các dây chuyền sản xuất thực tế. Mỗi ngành sẽ có những tiêu chuẩn chất lượng, loại lỗi và yêu cầu kiểm tra riêng, từ đó quyết định cách ứng dụng AOI trong sản xuất điện tử cũng như cấu hình hệ thống để đạt hiệu quả kiểm tra tối ưu.

Lắp Ráp Bảng Mạch PCB Và Linh Kiện Dán Bề Mặt (SMT)

Trong quá trình lắp ráp PCB, AOI trong sản xuất điện tử có thể phát hiện nhiều loại lỗi phổ biến như:

• Cầu hàn (Solder Bridge): Mối hàn nối giữa hai pad hoặc hai chân linh kiện, gây nguy cơ chập mạch.
• Thiếu hoặc lệch linh kiện: AOI trong sản xuất điện tử phát hiện các trường hợp linh kiện chưa được gắn, đặt sai vị trí hoặc lệch khỏi thiết kế.
• Linh kiện đứng (Tombstoning) hoặc sai cực tính: Hệ thống nhận diện linh kiện bị dựng đứng, xoay sai chiều hoặc lắp ngược cực.
• Mối hàn thiếu, hở hàn hoặc rỗ khí: AOI trong sản xuất điện tử đánh giá chất lượng mối hàn để phát hiện các khuyết tật có thể ảnh hưởng đến độ bền và khả năng hoạt động của bảng mạch.

Sản Xuất Thiết Bị Điện Tử Tiêu Dùng, Ô Tô Và Thiết Bị Y Tế

Đối với các lĩnh vực có yêu cầu an toàn cao như ô tô và thiết bị y tế, AOI trong sản xuất điện tử ngày càng được kết hợp với AI để nâng cao khả năng phát hiện lỗi và giảm cảnh báo giả. Theo Averroes.ai, một nhà máy sản xuất linh kiện điện tử ô tô đã ứng dụng mạng nơ-ron tích chập (CNN) chạy trên nền tảng edge cùng AOI trong sản xuất điện tử, qua đó giảm 65% số lượng sản phẩm bị khách hàng trả lại và tiết kiệm khoảng 2,3 triệu USD chi phí mỗi năm.

• Điện tử tiêu dùng: AOI trong sản xuất điện tử giúp kiểm tra PCB cho điện thoại thông minh, máy tính, thiết bị gia dụng và các sản phẩm IoT, đảm bảo chất lượng trong khi vẫn đáp ứng tốc độ sản xuất lớn.
• Điện tử ô tô: AOI trong sản xuất điện tử được sử dụng để kiểm tra các bảng mạch trên hệ thống phanh ABS, ECU, ADAS, pin xe điện và nhiều bộ điều khiển quan trọng khác. Độ chính xác của hệ thống góp phần giảm nguy cơ lỗi có thể ảnh hưởng đến tính an toàn của phương tiện.
• Thiết bị y tế: Các sản phẩm như máy theo dõi bệnh nhân, thiết bị chẩn đoán hình ảnh, máy thở hay thiết bị cấy ghép đều yêu cầu PCB đạt độ tin cậy rất cao. AOI trong sản xuất điện tử hỗ trợ phát hiện sớm các lỗi lắp ráp và mối hàn nhằm đáp ứng những tiêu chuẩn chất lượng nghiêm ngặt của ngành y tế.

Kiểm Tra Bán Dẫn Và Đóng Gói Vi Mạch (Semiconductor Packaging)

Trong lĩnh vực bán dẫn, AOI đóng vai trò kiểm soát quy trình thống kê (SPC) chứ không chỉ đơn thuần loại bỏ sản phẩm lỗi ở cuối dây chuyền. Tuy nhiên, đây cũng là lĩnh vực có yêu cầu khắt khe nhất: hệ thống AOI dựa trên luật (rule-based) truyền thống có thể tạo ra tỷ lệ báo lỗi giả lên tới 50% khi kiểm tra wafer, trong khi các hệ thống AOI tích hợp AI có thể đạt độ chính xác phân loại 97-99% với tỷ lệ báo động giả dưới 10%.

Tiêu chí	AOI	X-ray	ICT	SPI
Loại lỗi phát hiện chính	Lỗi bề mặt: hàn, vị trí, hình dạng linh kiện	Lỗi ẩn dưới linh kiện (BGA, QFN)	Lỗi chức năng điện của mạch	Lỗi kem hàn trước khi gắn linh kiện
Tốc độ kiểm tra	Nhanh, phù hợp kiểm tra 100% sản phẩm	Chậm hơn, thường kiểm tra mẫu	Trung bình, theo từng board	Nhanh, thực hiện đầu chuyền
Chi phí đầu tư	Trung bình	Cao	Trung bình đến cao	Trung bình
Giai đoạn áp dụng	Sau gắn linh kiện, sau reflow	Sau reflow, với linh kiện có mối hàn ẩn	Sau lắp ráp hoàn chỉnh	Sau in kem hàn

Xem thêm: AI Trong Sản Xuất Công Nghiệp: 7 Ứng Dụng Thực Tế Năm 2026

SotaVision: Giải Pháp AOI Ứng Dụng AI Cho Doanh Nghiệp Sản Xuất Điện Tử Đông Nam Á

Khi yêu cầu về chất lượng PCB ngày càng khắt khe, nhiều doanh nghiệp đang tìm kiếm giải pháp AOI trong sản xuất điện tử có thể giảm cảnh báo giả (false call), nâng cao độ chính xác và vẫn duy trì tốc độ của dây chuyền SMT. Được phát triển dành riêng cho môi trường sản xuất hiện đại, SotaVision mang đến giải pháp AOI trong sản xuất điện tử ứng dụng AI, giúp doanh nghiệp tự động hóa quy trình kiểm tra, phát hiện lỗi sớm và tối ưu hiệu quả kiểm soát chất lượng.

So với các hệ thống AOI trong sản xuất điện tử truyền thống, SotaVision sở hữu nhiều ưu điểm nổi bật:

• Ứng dụng AI và Machine Learning để phân tích hình ảnh theo ngữ cảnh, giúp AOI trong sản xuất điện tử phát hiện lỗi chính xác hơn và giảm đáng kể tỷ lệ false call.
• Xử lý trực tiếp trên thiết bị (Edge AI) với kiến trúc edge-only, cho phép AOI trong sản xuất điện tử phản hồi kết quả gần như theo thời gian thực mà không phụ thuộc vào máy chủ trung tâm.
• Tốc độ suy luận dưới 50 ms, đáp ứng yêu cầu kiểm tra liên tục trên các dây chuyền SMT có sản lượng lớn.
• Độ chính xác lên đến 99,99%, hỗ trợ AOI trong sản xuất điện tử phát hiện các lỗi khó nhận biết trên PCB.
• Khả năng nhận diện sai lệch từ 0,1 mm, phù hợp với các bảng mạch có mật độ linh kiện cao và yêu cầu kiểm tra nghiêm ngặt.
• Dễ dàng tích hợp với hệ thống hiện có, giúp doanh nghiệp triển khai AOI trong sản xuất điện tử mà không cần thay đổi toàn bộ hạ tầng kiểm tra.

Năng lực của SotaVision đã được chứng minh trong môi trường sản xuất thực tế. Giải pháp được phát triển thông qua hợp tác nghiên cứu với Đại học Quốc gia và đã triển khai tại LG Innotek, một trong những doanh nghiệp sản xuất linh kiện điện tử hàng đầu khu vực. Điều này cho thấy AOI trong sản xuất điện tử ứng dụng AI không chỉ dừng lại ở giai đoạn thử nghiệm mà hoàn toàn có thể vận hành ổn định trên các dây chuyền sản xuất quy mô lớn.

Xem thêm: SotaVision

Kết Luận

Qua những phân tích trên có thể thấy AOI trong sản xuất điện tử đóng vai trò quan trọng trong toàn bộ quy trình lắp ráp PCB, từ kiểm tra kem hàn, linh kiện đến đánh giá chất lượng mối hàn sau reflow. Sự kết hợp giữa công nghệ thị giác máy, AI và xử lý hình ảnh giúp AOI trong sản xuất điện tử nâng cao tỷ lệ phát hiện lỗi, giảm phụ thuộc vào kiểm tra thủ công và xây dựng quy trình kiểm soát chất lượng ổn định cho các nhà máy sản xuất điện tử.

Nếu doanh nghiệp đang tìm kiếm một giải pháp AOI trong sản xuất điện tử có khả năng triển khai nhanh, tích hợp AI và phù hợp với điều kiện sản xuất thực tế tại Đông Nam Á, SotaVision là lựa chọn đáng cân nhắc. Với kiến trúc Edge AI, độ chính xác lên đến 99,99%, khả năng phát hiện sai lệch từ 0,1 mm cùng tốc độ suy luận dưới 50 ms, SotaVision giúp doanh nghiệp nâng cao hiệu quả kiểm tra mà không làm gián đoạn dây chuyền.

Liên hệ đội ngũ SotaVision ngay hôm nay để được tư vấn giải pháp AOI trong sản xuất điện tử phù hợp với quy mô nhà máy và mục tiêu chuyển đổi số của doanh nghiệp.

Kiểm tra AOI là phương pháp kiểm tra chất lượng tự động giúp phát hiện sớm các lỗi trên bảng mạch PCB, mối hàn và linh kiện điện tử trước khi sản phẩm chuyển sang những công đoạn tiếp theo. Nhờ sử dụng camera độ phân giải cao kết hợp với thuật toán xử lý hình ảnh, hệ thống có thể kiểm tra nhanh và chính xác những lỗi mà mắt thường khó nhận biết.

Trong một dây chuyền SMT hiện đại, mỗi bảng mạch có thể chứa hàng nghìn điểm hàn và linh kiện trên diện tích chỉ vài centimet vuông. Chỉ một mối hàn thiếu thiếc kích thước khoảng 0,1 mm bị bỏ sót cũng có thể khiến sản phẩm gặp lỗi chức năng hoặc dẫn đến chi phí bảo hành lớn sau khi xuất xưởng. Vì vậy, kiểm tra AOI đã trở thành một công đoạn kiểm soát chất lượng quan trọng, giúp doanh nghiệp nâng cao tỷ lệ phát hiện lỗi, giảm phế phẩm và đảm bảo chất lượng sản phẩm điện tử.

Kiểm Tra AOI Là Gì? Vai Trò Trong Kiểm Soát Chất Lượng PCB Và SMT

Kiểm tra AOI (Automated Optical Inspection) là phương pháp kiểm tra chất lượng tự động không tiếp xúc, sử dụng hệ thống camera độ phân giải cao kết hợp với thuật toán xử lý hình ảnh để phát hiện và phân tích các lỗi trên bảng mạch PCB và linh kiện điện tử.

Trong quy trình sản xuất PCB và lắp ráp SMT, kiểm tra AOI đóng vai trò là một lớp kiểm soát chất lượng quan trọng, giúp phát hiện lỗi ngay sau từng công đoạn như in kem hàn, gắn linh kiện hoặc hàn reflow.

Nguyên Lý Hoạt Động Của Hệ Thống Kiểm Tra AOI

Để phát hiện lỗi với tốc độ cao và độ chính xác ổn định, kiểm tra AOI kết hợp giữa hệ thống camera công nghiệp và thuật toán xử lý hình ảnh. Toàn bộ quá trình kiểm tra AOI thường diễn ra tự động theo ba bước chính:

• Thu thập hình ảnh PCB: Camera đa góc chụp bề mặt bảng mạch dưới nhiều điều kiện chiếu sáng khác nhau, chẳng hạn như bright-field để làm nổi bật các lỗi bề mặt (vết bẩn, trầy xước) và dark-field để phát hiện bụi, dị vật hoặc các khuyết tật có kích thước rất nhỏ.
• So sánh với dữ liệu chuẩn: Hình ảnh thu được sẽ được thuật toán xử lý và đối chiếu với Golden Sample hoặc dữ liệu thiết kế CAD/Gerber. Hệ thống sẽ phân tích các sai lệch về mối hàn, vị trí linh kiện, cực tính, hình dạng hoặc kích thước để xác định những điểm không đạt tiêu chuẩn.
• Phân tích và xuất kết quả: Sau khi hoàn tất quá trình đối chiếu, kiểm tra AOI sẽ tạo báo cáo chi tiết, hiển thị chính xác vị trí lỗi trên bảng mạch, phân loại theo mức độ nghiêm trọng và cung cấp dữ liệu để kỹ thuật viên nhanh chóng xác minh, sửa chữa hoặc loại bỏ sản phẩm lỗi trước khi chuyển sang công đoạn tiếp theo.

Phân Biệt Kiếm Tra AOI 2D Và AOI 3D

Điểm khác biệt lớn nhất giữa hai công nghệ là khả năng thu thập thông tin theo chiều sâu. Trong khi AOI 2D chủ yếu phân tích hình ảnh bề mặt, AOI 3D có thể đo chiều cao và thể tích mối hàn, giúp phát hiện chính xác hơn các lỗi trên những bảng mạch có mật độ linh kiện cao hoặc sử dụng linh kiện siêu nhỏ như 0201 và 01005.

Tiêu chí	AOI 2D	AOI 3D
Khả năng kiểm tra	Hình dạng, vị trí, màu sắc bề mặt	Đo chiều cao, thể tích mối hàn và độ đồng phẳng
Ứng dụng phù hợp	PCB đơn giản, linh kiện kích thước lớn, sản phẩm Class 1	PCB mật độ cao, BGA, QFN, CSP và linh kiện siêu nhỏ
Độ phân giải camera khuyến nghị	Trên 15 µm/pixel	Khoảng 10–15 µm/pixel để kiểm tra linh kiện 0201/01005
Chi phí đầu tư	Thấp hơn	Cao hơn do yêu cầu phần cứng và thuật toán phức tạp
Hạn chế	Không đánh giá được chiều cao hoặc thể tích mối hàn	Chi phí và thời gian xử lý thường cao hơn AOI 2D

Nhìn chung, kiểm tra AOI 2D vẫn đáp ứng tốt nhu cầu của nhiều dây chuyền SMT tiêu chuẩn nhờ chi phí đầu tư hợp lý và tốc độ xử lý nhanh. Trong khi đó, kiểm tra AOI 3D là lựa chọn phù hợp với các doanh nghiệp sản xuất điện tử có yêu cầu chất lượng cao, nơi việc đánh giá chính xác hình học của mối hàn và phát hiện các lỗi khó quan sát đóng vai trò quyết định đến độ tin cậy của sản phẩm.

Vị Trí Trạm Kiểm Tra AOI Trong Quy Trình SMT

Trên thực tế, hệ thống kiểm tra AOI thường được lắp đặt tại nhiều điểm kiểm tra khác nhau để phát hiện lỗi ngay sau từng công đoạn, giúp giảm chi phí sửa chữa và hạn chế lỗi lan sang các bước sản xuất tiếp theo.

Các vị trí phổ biến của trạm kiểm tra AOI bao gồm:

• Sau gắn linh kiện (Post-placement, trước hàn Reflow): Hệ thống kiểm tra xem linh kiện đã được đặt đúng vị trí, đúng hướng và đúng cực tính hay chưa. Ở giai đoạn này, AOI có thể phát hiện sớm các lỗi như thiếu linh kiện, sai mã, lệch vị trí hoặc lắp ngược cực tính trước khi bảng mạch đi vào lò hàn.
• Sau hàn Reflow (Post-reflow): Sau khi hoàn tất quá trình hàn, kiểm tra AOI sẽ đánh giá chất lượng mối hàn và tình trạng linh kiện để phát hiện các lỗi phát sinh do nhiệt như cầu thiếc, hàn thiếu, hàn nguội, tombstoning hoặc billboarding. Đây là vị trí kiểm tra quan trọng nhất trong hầu hết các dây chuyền SMT hiện nay.

Xem thêm: AOI Là Gì? Nguyên Lý Hoạt Động, Ưu Điểm & Ứng Dụng AOI

Những Lỗi Kiểm Tra AOI Có Thể Phát Hiện Trên Mối Hàn Và Linh Kiện Điện Tử

Kiểm tra AOI được thiết kế để phát hiện nhanh các lỗi trên mối hàn và linh kiện điện tử – hai nhóm lỗi phổ biến nhất ảnh hưởng trực tiếp đến chất lượng và độ tin cậy của bảng mạch sau lắp ráp. Theo phân tích về nguyên nhân phải sửa chữa trong quá trình lắp ráp PCBA, các lỗi như lệch vị trí linh kiện, hở mạch hàn và chập mạch hàn chiếm khoảng 75% tổng số lỗi phát sinh trong công đoạn lắp ráp.

Nhóm Lỗi Mối Hàn

Mối hàn là một trong những hạng mục quan trọng nhất mà kiểm tra AOI tập trung đánh giá, bởi chất lượng mối hàn quyết định trực tiếp đến độ bền cơ học và khả năng dẫn điện của bảng mạch. Các lỗi mối hàn mà kiểm tra AOI thường phát hiện bao gồm:

• Hàn thiếu (Insufficient Solder): Lượng thiếc không đủ để tạo mối nối chắc chắn giữa chân linh kiện và pad, làm tăng nguy cơ hở mạch, tiếp xúc kém hoặc giảm độ bền của mối hàn trong quá trình vận hành.
• Hàn dư (Excess Solder): Lượng thiếc vượt quá mức cần thiết, có thể tạo ra mối hàn không đồng đều, tăng nguy cơ hình thành cầu thiếc hoặc gây khó khăn cho các công đoạn kiểm tra và sửa chữa sau này.
• Cầu thiếc (Solder Bridging): Thiếc nóng chảy nối liền hai hoặc nhiều chân linh kiện không mong muốn, gây hiện tượng ngắn mạch và có thể khiến toàn bộ bảng mạch không hoạt động hoặc hư hỏng khi cấp nguồn.
• Hàn nguội (Cold Solder Joint): Mối hàn không đạt đủ nhiệt độ hoặc thời gian nóng chảy, dẫn đến bề mặt mối hàn xỉn màu, liên kết cơ học yếu và khả năng dẫn điện không ổn định. Đây là lỗi tiềm ẩn có thể gây mất kết nối sau một thời gian sử dụng.
• Tombstoning: Hiện tượng một đầu linh kiện SMD bị dựng đứng trong quá trình hàn do lực căng bề mặt của thiếc không cân bằng. Lỗi này thường xuất hiện ở các linh kiện thụ động kích thước nhỏ như điện trở hoặc tụ điện chip.
• Billboarding: Linh kiện bị nghiêng hoặc xoay khỏi vị trí thiết kế sau khi hàn, làm giảm chất lượng tiếp xúc giữa chân linh kiện và pad, đồng thời ảnh hưởng đến độ ổn định và độ tin cậy của sản phẩm.

Phát hiện sớm các lỗi mối hàn bằng kiểm tra AOI có thể giúp doanh nghiệp giảm tỷ lệ rework, hạn chế lỗi lọt sang công đoạn kiểm tra chức năng (FCT/ICT), đồng thời nâng cao chất lượng và độ tin cậy của sản phẩm điện tử trước khi xuất xưởng.

Nhóm Lỗi Linh Kiện

Bên cạnh việc kiểm tra chất lượng mối hàn, kiểm tra AOI còn có khả năng phát hiện nhiều lỗi liên quan đến quá trình gắn linh kiện.

• Thiếu linh kiện (Missing Component): Một hoặc nhiều linh kiện không được gắn lên PCB theo thiết kế, khiến mạch điện không hoàn chỉnh và có thể dẫn đến lỗi chức năng ngay khi kiểm tra hoặc đưa vào sử dụng.
• Sai mã linh kiện (Wrong Component): Linh kiện được lắp không đúng chủng loại, kích thước hoặc giá trị theo BOM (Bill of Materials).
• Lắp ngược cực tính (Wrong Polarity): Kiểm tra AOI có thể phát hiện các linh kiện phân cực như tụ điện phân, diode, LED hoặc IC được lắp sai chiều so với thiết kế.
• Lệch vị trí (Offset): Linh kiện được đặt lệch khỏi vị trí chuẩn trên pad hàn, làm giảm diện tích tiếp xúc giữa chân linh kiện và mối hàn. Nếu không được phát hiện sớm bằng kiểm tra AOI, lỗi này có thể dẫn đến hở mạch hoặc giảm độ bền cơ học của sản phẩm.
• Nghiêng linh kiện (Skew): Linh kiện bị xoay hoặc nghiêng so với vị trí thiết kế trong quá trình gắn.
• Lật linh kiện (Flipped Component): Linh kiện bị lật mặt hoặc đặt sai hướng so với thiết kế, dẫn đến kết nối điện không chính xác và có thể khiến sản phẩm không thể hoạt động đúng chức năng.

Bảng Phân Loại Lỗi Theo Mức Độ Nghiêm Trọng

Dưới đây là bảng phân loại các lỗi mà kiểm tra AOI thường phát hiện:

Mức độ	Loại lỗi tương ứng	Hành động xử lý đề xuất
Critical	Chập mạch, hở mạch, lắp sai cực tính, thiếu linh kiện chức năng	Dừng chuyền, cách ly bảng mạch lỗi, xác định nguyên nhân gốc trước khi tiếp tục sản xuất
Major	Cầu thiếc, Tombstoning, lệch vị trí linh kiện, nghiêng linh kiện vượt ngưỡng cho phép	Thực hiện rework ngay tại trạm sửa chữa, đồng thời ghi nhận lỗi vào hệ thống quản lý chất lượng để theo dõi
Minor	Hàn dư nhẹ, trầy xước bề mặt PCB, sai lệch ngoại quan không ảnh hưởng đến chức năng	Tiếp tục theo dõi xu hướng phát sinh lỗi, chỉ rework khi vượt tiêu chuẩn chất lượng hoặc theo yêu cầu của khách hàng

Kiểm Tra AOI Trên Bảng Mạch PCB: Những Lỗi Bề Mặt Và Kích Thước Cần Kiểm Soát

Nhiều lỗi trên PCB có kích thước rất nhỏ nhưng có thể gây ra hậu quả lớn sau khi lắp ráp SMT. Với khả năng phân tích hình ảnh ở độ phân giải cao, kiểm tra AOI giúp nhận diện sớm các lỗi về bề mặt, cấu trúc và kích thước của bảng mạch trước khi chúng ảnh hưởng đến chất lượng mối hàn hoặc hoạt động của linh kiện. Đây là bước kiểm soát quan trọng để giảm tỷ lệ lỗi và tăng độ tin cậy của sản phẩm điện tử.

Lỗi Mạch Dẫn Điện

Kiểm tra AOI có thể nhanh chóng nhận diện các lỗi ngay từ giai đoạn sản xuất PCB hoặc sau lắp ráp SMT.

• Đứt mạch (Open Circuit): Đường dẫn điện bị gián đoạn khiến tín hiệu hoặc dòng điện không thể truyền đến các linh kiện theo đúng thiết kế, dẫn đến lỗi chức năng của bảng mạch.
• Chập mạch (Short Circuit): Hai hoặc nhiều đường mạch tiếp xúc ngoài ý muốn, gây hiện tượng ngắn mạch, quá dòng hoặc hư hỏng linh kiện khi cấp nguồn.
• Sai độ rộng đường mạch: Độ rộng của đường dẫn điện không đúng với thông số thiết kế, có thể ảnh hưởng đến khả năng truyền tín hiệu, khả năng chịu dòng điện hoặc độ ổn định của PCB.
• Vi phạm khoảng cách an toàn giữa các đường mạch: Khoảng cách giữa các copper trace nhỏ hơn tiêu chuẩn thiết kế, làm tăng nguy cơ rò rỉ điện, phóng điện hoặc chập mạch, đặc biệt trong các ứng dụng điện áp cao.

Lỗi Bề Mặt Và Cấu Trúc

Các lỗi bề mặt và cấu trúc mà kiểm tra AOI có thể phát hiện gồm:

• Trầy xước, ố bẩn hoặc dị vật trên bề mặt PCB, có thể ảnh hưởng đến chất lượng hàn hoặc gây mất thẩm mỹ sản phẩm.
• Thiếu pad hoặc pad bị biến dạng, làm giảm khả năng bám thiếc và ảnh hưởng đến chất lượng kết nối giữa linh kiện với bảng mạch.
• Lỗ via lệch tâm so với vị trí thiết kế, gây sai lệch kết nối giữa các lớp mạch và ảnh hưởng đến hiệu suất truyền tín hiệu.
• Dư đồng hoặc thiếu đồng (Excess/Missing Copper) tại các lớp mạch, làm thay đổi cấu trúc PCB và có thể ảnh hưởng đến khả năng dẫn điện cũng như độ bền của sản phẩm.

Xu hướng thu nhỏ linh kiện xuống kích thước 0201 và 01005 (0.4 mm × 0.2 mm) đang đặt ra yêu cầu ngày càng cao đối với kiểm tra AOI. Để phát hiện chính xác các lỗi bề mặt và sai lệch kích thước ở quy mô siêu nhỏ, nhiều hệ thống hiện nay phải sử dụng camera có độ phân giải dưới 10 micromet mỗi điểm ảnh.

Thậm chí, một số giải pháp kiểm tra AOI hiện đại còn có khả năng phát hiện các khuyết tật có kích thước chỉ 0.05 mm, tương đương một phần rất nhỏ so với đường kính của sợi tóc người.

Vì Sao Kiểm Tra AOI Thủ Công Đang Bộc Lộ Giới Hạn Trong Sản Xuất Quy Mô Lớn?

Một hệ thống kiểm tra AOI chỉ phát hiện được lỗi là chưa đủ; độ chính xác, tốc độ xử lý và khả năng duy trì kết quả ổn định trên nhiều dòng sản phẩm mới là những yếu tố quyết định hiệu quả kiểm soát chất lượng trong sản xuất quy mô lớn.

Nhiều doanh nghiệp hiện vẫn sử dụng kiểm tra AOI dựa trên thuật toán rule-based kết hợp với bước xác minh thủ công của nhân viên QC. Cách tiếp cận này có thể đáp ứng tốt ở những dây chuyền có sản lượng thấp hoặc sản phẩm ít thay đổi. Tuy nhiên, mức độ đa dạng của PCB, linh kiện siêu nhỏ và yêu cầu rút ngắn chu kỳ sản xuất khiến kiểm tra AOI truyền thống dần bộc lộ các hạn chế về tỷ lệ báo lỗi giả, tốc độ xử lý và khả năng thích ứng.

Áp lực về chi phí sản xuất cũng khiến hiệu quả của kiểm tra AOI trở thành yếu tố cần được đánh giá toàn diện hơn. Mỗi cảnh báo sai đều làm tăng thời gian tái kiểm tra, mỗi lỗi bị bỏ sót đều có nguy cơ dẫn đến rework hoặc sản phẩm lỗi lọt khỏi dây chuyền. Hiểu rõ những giới hạn này sẽ giúp doanh nghiệp lựa chọn giải pháp kiểm tra AOI phù hợp hơn, đồng thời tạo nền tảng để ứng dụng AI nhằm nâng cao độ chính xác và tối ưu hiệu suất vận hành.

Thách thức của kiểm tra AOI	Mô tả	Tác động đến sản xuất
Tỷ lệ báo lỗi giả (False Call)	Kiểm tra AOI có thể phát sinh false call, tức hệ thống báo lỗi nhưng bảng mạch thực tế vẫn đạt tiêu chuẩn. Nguyên nhân thường đến từ biến động ánh sáng, bụi bám tạm thời hoặc sai lệch dung sai hình ảnh.	– Hệ thống kiểm tra AOI truyền thống thường có tỷ lệ false call 8–10%, trong khi mức khuyến nghị của ngành là dưới 2%. – False call cao có thể làm giảm 10–15% hiệu suất vận hành do nhân viên phải xác minh thủ công từng cảnh báo. – Trên các PCB phức tạp, ứng dụng AI giúp kiểm tra AOI giảm tỷ lệ false call từ gần 50% xuống dưới 4%.
Giới hạn về tốc độ và độ nhất quán	Mặc dù kiểm tra AOI được tự động hóa, nhiều dây chuyền vẫn cần nhân viên QC xác minh các cảnh báo trước khi đưa ra quyết định cuối cùng. Chất lượng của quy trình vì thế vẫn phụ thuộc vào khả năng quan sát và mức độ tập trung của con người.	Các nghiên cứu cho thấy nhân viên kiểm tra bắt đầu bỏ sót lỗi chỉ sau 15–20 phút làm việc liên tục. Điều này khiến độ chính xác của kiểm tra AOI kết hợp xác minh thủ công dao động theo từng thời điểm trong ca làm việc, đặc biệt ở các dây chuyền vận hành 24/7.
Rủi ro bỏ sót lỗi vi mô	Kiểm tra AOI truyền thống chỉ phát hiện được khoảng 90% lỗi bề mặt và không thể kiểm tra các mối hàn ẩn dưới linh kiện BGA hoặc QFN.	– Theo nguyên tắc 1-10-100 trong quản lý chất lượng, chi phí xử lý một lỗi tăng gấp khoảng 10 lần sau mỗi công đoạn mà lỗi không được phát hiện. – Trong ngành ô tô, chi phí thay thế một bảng mạch lỗi sau khi sản phẩm đã đến tay khách hàng có thể cao hơn 10–20 lần so với việc phát hiện và xử lý ngay trong quá trình sản xuất.

Xem thêm: Vision AI Trong Sản Xuất Và Giới Hạn Kiểm Tra Thủ Công

Giải Pháp Kiểm Tra AOI Ứng Dụng AI: SotaVision Cải Thiện Độ Chính Xác Phát Hiện Lỗi

Nhằm khắc phục những hạn chế của kiểm tra AOI truyền thống như tỷ lệ false call cao, khả năng thích ứng kém với nhiều loại sản phẩm và nguy cơ bỏ sót các lỗi vi mô, SotaVision ứng dụng công nghệ Vision AI và thị giác máy tính (Computer Vision) nhằm nâng cao hiệu quả của kiểm tra AOI trên dây chuyền sản xuất điện tử.

Một số điểm nổi bật của giải pháp kiểm tra AOI ứng dụng AI từ SotaVision gồm:

• Xử lý Edge AI (Edge-only): Toàn bộ quá trình kiểm tra AOI và phân tích hình ảnh được thực hiện trực tiếp trên thiết bị, không phụ thuộc vào kết nối cloud, giúp đảm bảo an toàn dữ liệu sản xuất và loại bỏ độ trễ khi truyền dữ liệu qua mạng.
• Tốc độ phản hồi dưới 50 mili giây: Hệ thống đáp ứng tốt yêu cầu của các dây chuyền SMT tốc độ cao, cho phép kiểm tra AOI diễn ra liên tục mà không ảnh hưởng đến năng suất sản xuất.
• Độ chính xác lên đến 99,99%: AI hỗ trợ nâng cao tỷ lệ phát hiện lỗi, đồng thời giảm tỷ lệ báo lỗi giả so với các hệ thống kiểm tra AOI truyền thống.
• Phát hiện lỗi có kích thước từ 0,1 mm: Giải pháp có khả năng nhận diện các khuyết tật vi mô trên mối hàn, linh kiện và PCB mà phương pháp kiểm tra thông thường hoặc mắt người dễ bỏ sót.
• Học hỏi và thích ứng với dữ liệu thực tế: Mô hình AI có thể được cập nhật dựa trên dữ liệu sản xuất, giúp kiểm tra AOI ngày càng chính xác hơn khi xuất hiện sản phẩm mới, vật liệu mới hoặc các mẫu lỗi mới.
• Đã được triển khai trong môi trường sản xuất thực tế: Nền tảng công nghệ được phát triển thông qua hợp tác nghiên cứu với Đại học Quốc gia và đã được ứng dụng tại LG Innotek, góp phần nâng cao hiệu quả kiểm soát chất lượng trong sản xuất linh kiện điện tử.

Đối với các doanh nghiệp sản xuất điện tử tại Việt Nam, Malaysia và Thái Lan, SotaVision mang đến giải pháp kiểm tra AOI có thể tích hợp với hạ tầng hiện có mà không cần thay đổi toàn bộ dây chuyền. Nếu mục tiêu là giảm false call, tăng độ chính xác phát hiện lỗi và nâng cao tính ổn định của quy trình kiểm soát chất lượng, đội ngũ SotaVision sẵn sàng tư vấn và đánh giá giải pháp phù hợp với đặc thù vận hành của từng nhà máy.

Xem thêm: SotaVision

Doanh Nghiệp Nên Lựa Chọn Hệ Thống Kiểm Tra AOI Theo Tiêu Chí Nào?

Hiệu quả của kiểm tra AOI phụ thuộc vào nhiều yếu tố hơn độ phân giải camera hay số lượng góc chụp. Độ phức tạp của PCB, kích thước linh kiện, tốc độ dây chuyền và yêu cầu kiểm soát chất lượng đều ảnh hưởng trực tiếp đến việc lựa chọn công nghệ AOI phù hợp.

Một hệ thống kiểm tra AOI được đánh giá tốt cần cân bằng giữa độ chính xác, tốc độ xử lý, tỷ lệ false call và khả năng thích ứng với nhiều loại sản phẩm. Đồng thời, doanh nghiệp cũng nên xem xét khả năng tích hợp AI, kết nối MES/ERP và hỗ trợ nâng cấp trong tương lai để đảm bảo hiệu quả vận hành lâu dài.

Đối Chiếu Với Nhu Cầu Sản Xuất Thực Tế

Trước khi đầu tư kiểm tra AOI, doanh nghiệp nên đánh giá các tiêu chí sau:

• Mật độ và kích thước linh kiện: Dây chuyền sử dụng linh kiện siêu nhỏ như 0201, 01005 hoặc các package có mật độ cao như BGA, QFN nên ưu tiên kiểm tra AOI 3D để đánh giá chính xác chiều cao và thể tích mối hàn. Với các sản phẩm có yêu cầu kiểm tra đơn giản hơn, kiểm tra AOI 2D vẫn có thể đáp ứng tốt và giúp tối ưu chi phí đầu tư.
• Tốc độ dây chuyền sản xuất: Sản lượng càng lớn, yêu cầu đối với kiểm tra AOI càng cao. Hệ thống cần có tốc độ xử lý nhanh, khả năng vận hành liên tục và tỷ lệ false call thấp để hạn chế thời gian xác minh thủ công, tránh làm gián đoạn dây chuyền SMT.
• Ngân sách đầu tư và chi phí vận hành: Theo Mordor Intelligence, chi phí đầu tư ban đầu cho một hệ thống kiểm tra AOI 3D inline có thể dao động từ 500.000 đến 2 triệu USD, tùy thuộc vào quy mô và cấu hình của dây chuyền, chưa bao gồm các chi phí vận hành và bảo trì trong suốt vòng đời thiết bị.

Checklist Đánh Giá Nhà Cung Cấp Giải Pháp AOI

Tiêu chí đánh giá	Câu hỏi cần đặt ra cho nhà cung cấp
Độ chính xác thực tế	Hệ thống kiểm tra AOI đạt tỷ lệ phát hiện lỗi và tỷ lệ false call bao nhiêu? Các chỉ số này được đo trên loại bảng mạch, linh kiện và điều kiện sản xuất thực tế nào?
Khả năng mở rộng	Giải pháp kiểm tra AOI có thể bổ sung sản phẩm hoặc dòng PCB mới mà không cần xây dựng lại toàn bộ chương trình kiểm tra hay không?
Tốc độ triển khai	Trung bình mất bao lâu để triển khai, hiệu chỉnh và đưa hệ thống kiểm tra AOI vào vận hành ổn định trên dây chuyền sản xuất?
Hỗ trợ kỹ thuật tại chỗ	Nhà cung cấp có đội ngũ kỹ thuật hoặc trung tâm hỗ trợ tại Đông Nam Á để xử lý sự cố, bảo trì và tối ưu kiểm tra AOI khi cần không?
Khả năng tích hợp dữ liệu	Hệ thống có thể kết nối với MES, ERP hoặc các nền tảng quản lý chất lượng? Có xuất dữ liệu lỗi, hình ảnh và báo cáo từ kiểm tra AOI để phân tích xu hướng chất lượng và cải tiến quy trình trong dài hạn không?

Kết Luận

Kiểm tra AOI đóng vai trò trung tâm trong việc phát hiện ba nhóm lỗi chính của sản xuất điện tử: lỗi mối hàn, lỗi linh kiện và lỗi bề mặt, kích thước trên bảng mạch PCB. Tuy nhiên, khi mật độ linh kiện tiếp tục thu nhỏ và sản lượng tiếp tục tăng, phương pháp truyền thống đang cho thấy giới hạn rõ rệt về tỷ lệ false call và khả năng phát hiện lỗi vi mô.

Sự kết hợp giữa kiểm tra AOI và công nghệ AI đang mở ra một hướng tiếp cận mới, giúp doanh nghiệp nâng cao độ chính xác phát hiện lỗi, giảm khối lượng kiểm tra thủ công và khai thác dữ liệu chất lượng hiệu quả hơn. Vì vậy, lựa chọn một hệ thống kiểm tra AOI phù hợp không chỉ là quyết định đầu tư thiết bị mà còn là chiến lược tối ưu hóa quy trình sản xuất và xây dựng lợi thế cạnh tranh trong dài hạn.

Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp kiểm tra AOI ứng dụng AI có khả năng tích hợp với hạ tầng hiện có, SotaVision sẵn sàng đồng hành trong quá trình đánh giá, triển khai và tối ưu hệ thống.

Liên hệ với đội ngũ SotaVision để được tư vấn giải pháp phù hợp với đặc thù dây chuyền sản xuất, giảm tỷ lệ false call, nâng cao hiệu quả kiểm soát chất lượng và tối ưu chi phí vận hành.

AOI (Automated Optical Inspection) là công nghệ được ứng dụng rộng rãi để tự động hóa kiểm tra chất lượng sản phẩm, giúp phát hiện lỗi nhanh, nâng cao độ chính xác và đảm bảo tính nhất quán trên dây chuyền sản xuất. Sự phát triển của sản xuất thông minh cũng khiến ngày càng nhiều doanh nghiệp quan tâm đến AOI là gì, hệ thống này hoạt động như thế nào và mang lại những giá trị gì so với phương pháp kiểm tra truyền thống.

Không chỉ xuất hiện trong ngành điện tử, AOI còn được triển khai tại các nhà máy ô tô, cơ khí chính xác, dược phẩm, thực phẩm và bao bì nhờ khả năng kiểm tra tốc độ cao, giảm phụ thuộc vào nhân công và hỗ trợ số hóa dữ liệu chất lượng. Đây được xem là một trong những công nghệ nền tảng của hệ thống Machine Vision trong sản xuất hiện đại.

Bài viết dưới đây sẽ giải đáp chi tiết AOI là gì, nguyên lý hoạt động, những ưu điểm, hạn chế và các ứng dụng thực tế. Đồng thời, bạn cũng sẽ hiểu rõ sự khác biệt giữa AOI truyền thống và AI Vision, cũng như cách doanh nghiệp có thể nâng cao hiệu quả kiểm tra chất lượng với SotaVision.

Tổng Quan Về Automated Optical Inspection (AOI) Trong Sản Xuất

Được xem là “đôi mắt” của dây chuyền sản xuất hiện đại, AOI – Hệ thống kiểm tra quang học tự động giúp doanh nghiệp tự động phát hiện lỗi sản phẩm thông qua hệ thống camera và công nghệ xử lý hình ảnh. Sự phát triển của AOI đã thay đổi cách doanh nghiệp thực hiện kiểm tra chất lượng sản phẩm, từ phụ thuộc vào con người sang tự động hóa bằng camera công nghiệp và Machine Vision.

Định nghĩa Của AOI (Automated Optical Inspection)

AOI (Automated Optical Inspection) là hệ thống kiểm tra quang học tự động sử dụng camera công nghiệp kết hợp với công nghệ Machine Vision, xử lý ảnh và các thuật toán phân tích hình ảnh để tự động phát hiện các lỗi ngoại quan trên sản phẩm mà không cần nhân viên QC trực tiếp quan sát từng chi tiết. Đây là một trong những công nghệ kiểm tra chất lượng tự động được ứng dụng phổ biến trong các dây chuyền sản xuất hiện đại nhằm nâng cao độ chính xác, tốc độ kiểm tra và tính nhất quán.

Về bản chất, hệ thống kiểm tra quang học tự động hoạt động bằng cách thu thập hình ảnh của sản phẩm thông qua hệ thống camera và ánh sáng chuyên dụng, sau đó so sánh với mẫu chuẩn (Golden Sample) hoặc các tiêu chí kiểm tra đã được thiết lập trước. Dựa trên kết quả phân tích, hệ thống sẽ tự động xác định sản phẩm đạt hoặc không đạt chỉ trong vài mili giây. Quy trình diễn ra liên tục theo thời gian thực, cho phép kiểm tra 100% sản phẩm trên dây chuyền tốc độ cao mà không ảnh hưởng đến năng suất sản xuất.

Mục tiêu cốt lõi của AOI trong kiểm tra chất lượng bao gồm:

• Phát hiện lỗi ngoại quan như thiếu linh kiện, lệch vị trí, lỗi mối hàn, trầy xước, nứt vỡ, sai màu sắc hoặc biến dạng sản phẩm.
• Tự động hóa quy trình kiểm tra chất lượng, giảm sự phụ thuộc vào đánh giá chủ quan và tình trạng mệt mỏi của nhân viên QC.
• Đảm bảo chất lượng đồng nhất giữa các lô hàng, ca sản xuất và dây chuyền, đáp ứng các tiêu chuẩn chất lượng trong sản xuất.
• Cung cấp dữ liệu kiểm tra định lượng theo thời gian thực, hỗ trợ truy xuất nguồn gốc, phân tích nguyên nhân lỗi và cải tiến quy trình sản xuất.
• Nâng cao năng suất và giảm tỷ lệ lọt lỗi, góp phần tối ưu chi phí chất lượng và hỗ trợ doanh nghiệp xây dựng nhà máy thông minh (Smart Factory) theo định hướng Industry 4.0.

AOI hoạt động ở đâu trong quy trình sản xuất?

AOI thường không được triển khai tại một vị trí cố định mà được bố trí ở nhiều điểm kiểm soát rên toàn bộ dây chuyền sản xuất.

Các vị trí phổ biến để triển khai AOI trong sản xuất bao gồm:

• Incoming Inspection (Kiểm tra đầu vào): Hệ thống AOI được sử dụng để kiểm tra chất lượng nguyên vật liệu, linh kiện và bán thành phẩm trước khi đưa vào sản xuất. Việc phát hiện sớm các linh kiện lỗi hoặc không đạt tiêu chuẩn từ nhà cung cấp giúp doanh nghiệp giảm lãng phí nguyên vật liệu, hạn chế lỗi lan truyền và đảm bảo chất lượng ngay từ đầu quy trình.
• In-Process Inspection (Kiểm tra trong quá trình sản xuất): Đây là vị trí ứng dụng AOI phổ biến nhất. Hệ thống được lắp đặt ngay sau các công đoạn quan trọng như SMT, hàn PCB, lắp ráp linh kiện hoặc gia công cơ khí, giúp kiểm tra chất lượng sản phẩm theo thời gian thực và phát hiện sớm các lỗi như thiếu linh kiện, lệch vị trí, lỗi hàn, sai lắp ráp hoặc khuyết tật ngoại quan trước khi sản phẩm chuyển sang công đoạn tiếp theo.
• Final Inspection (Kiểm tra thành phẩm): Trước khi đóng gói và xuất xưởng, AOI thực hiện lần kiểm tra chất lượng cuối cùng để xác nhận sản phẩm đáp ứng đầy đủ các tiêu chuẩn kỹ thuật và yêu cầu của khách hàng. Đây là lớp kiểm soát cuối giúp giảm nguy cơ sản phẩm lỗi đến tay người dùng và nâng cao uy tín thương hiệu.

Sự Khác Nhau Của AOI So Với Kiểm Tra Thủ Công

AOI và kiểm tra thủ công đều hướng đến mục tiêu phát hiện lỗi và đảm bảo chất lượng sản phẩm. Tuy nhiên, hai phương pháp kiểm tra chất lượng này có sự khác biệt đáng kể về tốc độ, độ chính xác, tính nhất quán và khả năng quản lý dữ liệu. Việc hiểu rõ những khác biệt này sẽ giúp doanh nghiệp lựa chọn giải pháp phù hợp với quy mô sản xuất và yêu cầu kiểm soát chất lượng.

Hiện nay, nhiều doanh nghiệp vẫn kết hợp giữa AOI và kiểm tra thủ công để tối ưu quy trình QC. Tuy nhiên, cùng với sự phát triển của Machine Vision và tự động hóa, AOI đang dần thay thế nhiều công đoạn kiểm tra bằng mắt thường nhờ khả năng kiểm tra liên tục, ổn định và dựa trên dữ liệu.

Tiêu chí	Kiểm tra thủ công	AOI
Tốc độ kiểm tra	Một nhân viên QC trung bình chỉ có thể kiểm tra khoảng 200–300 sản phẩm/giờ với độ chính xác chấp nhận được.	Hệ thống AOI sử dụng camera công nghiệp có thể kiểm tra hàng nghìn sản phẩm mỗi giờ mà vẫn duy trì tốc độ và hiệu suất ổn định.
Độ chính xác	Theo Sandia National Laboratories, ngay cả những kiểm tra viên giàu kinh nghiệm cũng chỉ phát hiện được khoảng 80% lỗi trong điều kiện làm việc tối ưu; cần hai người kiểm tra đồng thời mới đạt khoảng 96%.	Các hệ thống AOI hiện đại có thể đạt độ chính xác từ 95–99%, thậm chí lên đến 99,5% trong một số ứng dụng thực tế.
Tính nhất quán	Hiệu suất kiểm tra dễ bị ảnh hưởng bởi kinh nghiệm, mức độ tập trung và tình trạng mệt mỏi. Độ chính xác có thể giảm 15–25% sau khoảng 2 giờ làm việc liên tục.	AOI duy trì cùng một tiêu chuẩn kiểm tra chất lượng 24/7, không bị ảnh hưởng bởi ca làm việc, tâm lý hay yếu tố con người.
Khả năng lưu trữ dữ liệu	Chủ yếu ghi nhận bằng biểu mẫu hoặc báo cáo thủ công, gây khó khăn cho việc truy xuất và phân tích lỗi theo thời gian.	Hệ thống AOI tự động lưu trữ hình ảnh, nhật ký lỗi (Error Log), dữ liệu thống kê và kết quả kiểm tra của từng sản phẩm, hỗ trợ truy xuất nguồn gốc (Traceability) và cải tiến chất lượng.

Xem thêm: Vision AI Trong Sản Xuất Và Giới Hạn Kiểm Tra Thủ Công

Nguyên Lý Hoạt Động Của AOI Trong Kiểm Tra Chất Lượng

Nguyên lý hoạt động của AOI dựa trên việc tự động thu thập, xử lý và phân tích hình ảnh sản phẩm nhằm phát hiện các sai lệch so với tiêu chuẩn đã thiết lập. Quy trình này cho phép AOI thực hiện kiểm tra chất lượng sản phẩm theo thời gian thực, giảm sự phụ thuộc vào đánh giá của con người và nâng cao hiệu quả kiểm soát chất lượng trong sản xuất.

Quy Trình Hoạt Động Của Hệ Thống AOI

Để thực hiện kiểm tra chất lượng sản phẩm với tốc độ cao và độ chính xác ổn định, hệ thống AOI vận hành theo một quy trình khép kín, kết hợp giữa camera công nghiệp, hệ thống chiếu sáng, xử lý ảnh và Machine Vision.

Một chu trình AOI trong kiểm tra chất lượng thường bao gồm sáu bước sau:

Bước 1: Camera thu nhận hình ảnh (Image Acquisition)

Hệ thống camera công nghiệp chụp hình sản phẩm khi đi qua vị trí kiểm tra. Tùy theo ứng dụng, AOI có thể sử dụng camera 2D hoặc 3D với độ phân giải cao để thu nhận đầy đủ các đặc điểm về hình dạng, màu sắc, vị trí hoặc bề mặt sản phẩm.

Bước 2: Chiếu sáng bằng hệ thống Lighting

Hệ thống đèn chiếu sáng chuyên dụng được thiết kế để tạo điều kiện quan sát tối ưu, giảm hiện tượng bóng đổ, phản xạ hoặc nhiễu ánh sáng. Việc lựa chọn đúng nguồn sáng như LED Ring Light, Dome Light, Backlight hoặc Coaxial Light đóng vai trò quan trọng trong việc nâng cao chất lượng hình ảnh và độ chính xác của quá trình kiểm tra quang học tự động.

Bước 3: Xử lý hình ảnh (Image Processing)

Sau khi thu nhận hình ảnh, phần mềm Image Processing sẽ tiến hành tiền xử lý dữ liệu như lọc nhiễu, tăng độ tương phản, cân bằng ánh sáng, phát hiện biên hoặc tách đối tượng (Segmentation). Các đặc trưng hình ảnh sau đó được chuyển đổi thành dữ liệu có thể phân tích để phục vụ quá trình kiểm tra.

Bước 4: So sánh với dữ liệu tham chiếu (Pattern Matching)

Dữ liệu hình ảnh sau xử lý sẽ được đối chiếu với mẫu chuẩn (Golden Sample), bản vẽ kỹ thuật hoặc các tiêu chí kiểm tra đã được cấu hình trước. Tùy từng hệ thống, AOI có thể sử dụng Rule-based Inspection, Pattern Matching hoặc các mô hình AI/Deep Learning để nhận diện các sai lệch về kích thước, vị trí, hình dạng hoặc lỗi ngoại quan.

Bước 5: Phân loại Pass/Fail

Sau khi hoàn tất quá trình phân tích, hệ thống AOI sẽ tự động đưa ra kết quả Pass (Đạt) hoặc Fail (Không đạt) dựa trên ngưỡng sai số và tiêu chuẩn chất lượng đã thiết lập. Đồng thời, hệ thống có thể xác định loại lỗi, vị trí lỗi và mức độ nghiêm trọng để hỗ trợ quá trình xử lý tiếp theo.

Bước 6: Gửi tín hiệu đến PLC hoặc MES

Kết quả kiểm tra chất lượng được truyền trực tiếp đến PLC, MES hoặc ERP để kích hoạt các hành động tự động như loại bỏ sản phẩm lỗi, dừng dây chuyền, cảnh báo cho nhân viên vận hành hoặc lưu trữ dữ liệu phục vụ truy xuất nguồn gốc và phân tích chất lượng.

Toàn bộ quy trình hoạt động của AOI thường chỉ mất từ vài chục đến vài trăm mili giây, cho phép hệ thống kiểm tra 100% sản phẩm theo thời gian thực mà vẫn đáp ứng tốc độ của các dây chuyền sản xuất tự động hóa cao.

Nhờ khả năng xử lý nhanh, chính xác và liên tục, AOI đã trở thành một trong những công nghệ cốt lõi của Machine Vision, góp phần nâng cao hiệu quả kiểm tra chất lượng, giảm tỷ lệ sản phẩm lỗi và hỗ trợ doanh nghiệp xây dựng Smart Factory theo định hướng Industry 4.0.

Các Thành Phần Chính Của Một Hệ Thống AOI

Hiệu quả của hệ thống này phụ thuộc vào sự phối hợp đồng bộ giữa các thành phần phần cứng và phần mềm sau:

Thành phần	Vai trò
Camera công nghiệp	Thu nhận hình ảnh sản phẩm với độ phân giải và tốc độ chụp phù hợp với yêu cầu kiểm tra
Lens	Quyết định độ nét, trường nhìn và khả năng phóng đại chi tiết cần kiểm tra
Hệ thống chiếu sáng	Đảm bảo điều kiện ánh sáng ổn định, giảm sai số do bóng đổ hoặc phản xạ bề mặt
Bộ xử lý hình ảnh	Xử lý dữ liệu ảnh theo thời gian thực để trích xuất các đặc trưng cần phân tích
Phần mềm AOI	Thực hiện thuật toán so sánh, phân loại lỗi và đưa ra quyết định Pass/Fail
Máy tính công nghiệp	Vận hành phần mềm kiểm tra và giao tiếp với hệ thống PLC/MES trên dây chuyền

Ưu Điểm Và Hạn Chế Của AOI So Với Kiểm Tra Thủ Công

Mặc dù AOI mang lại nhiều lợi ích cho kiểm tra chất lượng sản phẩm, nhưng đây không phải là giải pháp có thể đáp ứng mọi bài toán sản xuất. Đặc biệt, các hệ thống AOI truyền thống dựa trên quy tắc cố định vẫn tồn tại những giới hạn nhất định khi xử lý các lỗi phức tạp hoặc điều kiện sản xuất thường xuyên thay đổi.

Ưu Điểm Của AOI

• Kiểm tra 100% sản phẩm: Không giống kiểm tra thủ công hoặc kiểm tra lấy mẫu, AOI có khả năng kiểm tra 100% sản phẩm trên dây chuyền theo thời gian thực, giúp phát hiện lỗi ngay khi sản phẩm được tạo ra mà không làm ảnh hưởng đến năng suất sản xuất.
• Độ chính xác cao: Nhờ kết hợp camera công nghiệp, Machine Vision và xử lý ảnh, AOI có thể phát hiện nhiều loại lỗi ngoại quan với độ chính xác từ 95–99% trong các ứng dụng phổ biến, góp phần giảm tỷ lệ lọt lỗi và nâng cao chất lượng sản phẩm.
• Hoạt động liên tục 24/7: Khác với kiểm tra bằng mắt thường, hệ thống AOI có thể vận hành liên tục trong nhiều ca sản xuất mà vẫn duy trì cùng một tiêu chuẩn kiểm tra, không bị ảnh hưởng bởi sự mệt mỏi, mất tập trung hay khác biệt giữa các nhân viên QC.
• Giảm phụ thuộc vào nhân công QC: Việc tự động hóa kiểm tra chất lượng sản phẩm giúp doanh nghiệp giảm áp lực tuyển dụng và đào tạo nhân sự QC, đặc biệt trong bối cảnh thiếu hụt lao động kỹ thuật. Theo Manufacturing Asia, tình trạng thiếu nhân lực đang ảnh hưởng đến khoảng 6,6 triệu vị trí kỹ năng tại các nền kinh tế lớn trong khu vực ASEAN.
• Phát hiện lỗi theo thời gian thực: AOI cho phép phát hiện các lỗi như thiếu linh kiện, sai vị trí, lỗi hàn, trầy xước hoặc biến dạng ngay trên dây chuyền. Hệ thống có thể gửi tín hiệu đến PLC hoặc MES để tự động loại bỏ sản phẩm lỗi hoặc dừng dây chuyền khi cần thiết, hạn chế lỗi lan sang các công đoạn tiếp theo.
• Chuẩn hóa quy trình QC: Với các tiêu chí kiểm tra được thiết lập thống nhất, AOI loại bỏ sự khác biệt trong đánh giá giữa các kiểm tra viên và các ca sản xuất, giúp doanh nghiệp duy trì kiểm soát chất lượng nhất quán và đáp ứng các tiêu chuẩn quốc tế.
• Dễ dàng truy xuất và phân tích dữ liệu: Mỗi lần kiểm tra chất lượng đều được hệ thống tự động lưu trữ dưới dạng hình ảnh, nhật ký lỗi và dữ liệu thống kê, nhằm hỗ trợ truy xuất nguồn gốc, phân tích nguyên nhân gốc rễ, theo dõi xu hướng lỗi và thúc đẩy hoạt động cải tiến liên tục trong sản xuất.

Hạn Chế Của AOI Truyền Thống

• Phụ thuộc vào rule-based: Các hệ thống truyền thống hoạt động dựa trên ngưỡng và luật cố định do kỹ sư thiết lập thủ công, khiến hệ thống thiếu linh hoạt khi điều kiện sản xuất thay đổi.
• Khó xử lý lỗi phức tạp: Những lỗi có hình dạng bất thường hoặc không nằm trong tập luật đã định nghĩa thường bị bỏ sót hoặc phân loại sai.
• False Positive và False Negative: Đây là hạn chế lớn nhất của mô hình rule-based, tỷ lệ báo lỗi giả (false call) trên các board mạch phức tạp có thể lên tới gần 50%, gây gián đoạn dây chuyền và tăng khối lượng công việc kiểm tra lại thủ công.
• Thời gian cấu hình lâu: Thiết lập thông số, ngưỡng phát hiện lỗi cho từng loại sản phẩm mới thường đòi hỏi đội ngũ kỹ thuật có chuyên môn cao và mất nhiều thời gian.
• Khó thích ứng khi sản phẩm thay đổi: Mỗi khi mẫu mã hoặc quy cách sản phẩm thay đổi, hệ thống rule-based cần được lập trình lại gần như từ đầu, làm giảm tính linh hoạt trong sản xuất đa dạng mẫu mã.

Khi Nào Doanh Nghiệp Nên Triển Khai AOI?

Nhu cầu triển khai AOI thường xuất hiện khi phương pháp kiểm tra chất lượng truyền thống không còn đáp ứng được tốc độ sản xuất, yêu cầu chất lượng hoặc mục tiêu mở rộng quy mô của doanh nghiệp. Thay vì áp dụng đại trà, doanh nghiệp nên đánh giá quy mô sản xuất, tỷ lệ lỗi và yêu cầu kiểm tra chất lượng để xác định thời điểm triển khai AOI phù hợp.

Phần dưới đây sẽ giúp bạn nhận diện những trường hợp doanh nghiệp nên cân nhắc triển khai AOI và các yếu tố cần đánh giá trước khi đưa ra quyết định đầu tư.

Dấu Hiệu Doanh Nghiệp Cần AOI

Nếu hoạt động kiểm tra chất lượng đang trở thành rào cản đối với năng suất, chi phí hoặc khả năng mở rộng sản xuất, đây có thể là thời điểm phù hợp để doanh nghiệp cân nhắc triển khai AOI nhằm tự động hóa quy trình QC và nâng cao hiệu quả vận hành.

Một số dấu hiệu phổ biến cho thấy doanh nghiệp nên đầu tư AOI bao gồm:

• Tỷ lệ sản phẩm lỗi vượt ngưỡng cho phép: Khi tỷ lệ lỗi tăng cao, doanh nghiệp không chỉ đối mặt với chi phí tái gia công (Rework), phế phẩm (Scrap) và bảo hành mà còn ảnh hưởng đến uy tín thương hiệu và sự hài lòng của khách hàng.
• Thiếu hụt nhân lực QC: Nhiều doanh nghiệp gặp khó khăn trong việc tuyển dụng, đào tạo và giữ chân nhân sự kiểm tra chất lượng, đặc biệt là các kiểm tra viên có kinh nghiệm.
• Năng lực kiểm tra không theo kịp tốc độ sản xuất: Khi sản lượng tăng nhưng quy trình kiểm tra chất lượng vẫn thực hiện chủ yếu bằng mắt thường, bộ phận QC dễ trở thành nút thắt cổ chai (Bottleneck) của dây chuyền. AOI có khả năng kiểm tra 100% sản phẩm theo thời gian thực, giúp duy trì tốc độ sản xuất mà không làm giảm độ chính xác.
• Khách hàng yêu cầu truy xuất dữ liệu chất lượng: Các doanh nghiệp xuất khẩu hoặc cung cấp linh kiện cho chuỗi cung ứng toàn cầu thường phải đáp ứng yêu cầu về truy xuất nguồn gốc và lưu trữ dữ liệu kiểm tra chất lượng.
• Yêu cầu kiểm tra 100% sản phẩm thay vì lấy mẫu: Với các ngành như điện tử, ô tô, thiết bị y tế hoặc bán dẫn, chỉ kiểm tra theo phương pháp lấy mẫu có thể không đủ để đảm bảo chất lượng.
• Doanh nghiệp đang chuyển đổi sang Smart Factory: Nếu mục tiêu là xây dựng nhà máy thông minh (Smart Factory) hoặc triển khai Industry 4.0, AOI là một trong những công nghệ nền tảng giúp số hóa quy trình kiểm tra chất lượng, kết nối với PLC, MES, ERP và cung cấp dữ liệu theo thời gian thực để phục vụ phân tích, tối ưu quy trình.

Những Yếu Tố Cần Đánh Giá Trước Khi Đầu Tư AOI

Trước khi triển khai AOI, doanh nghiệp nên đánh giá toàn diện các yếu tố về quy trình sản xuất, hạ tầng công nghệ và yêu cầu kiểm soát chất lượng để lựa chọn giải pháp phù hợp.

Yếu tố	Câu hỏi cần đánh giá
ROI (Return on Investment)	Chi phí đầu tư AOI có thể hoàn vốn trong bao lâu dựa trên mức giảm chi phí chất lượng (Cost of Poor Quality), chi phí nhân công QC, tỷ lệ phế phẩm (Scrap) và chi phí tái gia công (Rework)?
Sản lượng sản xuất	Quy mô sản xuất hiện tại và kế hoạch mở rộng trong 2–3 năm tới có đủ lớn để tối ưu hiệu quả đầu tư hệ thống AOI hay không?
Đặc điểm sản phẩm	Loại sản phẩm, kích thước lỗi cần phát hiện, yêu cầu về dung sai, tốc độ dây chuyền và mức độ đa dạng mẫu mã có phù hợp với năng lực của hệ thống AOI đang cân nhắc?
Mức độ tự động hóa	Dây chuyền hiện tại đã sẵn sàng tích hợp AOI với các hệ thống PLC, MES, ERP hoặc các thiết bị tự động khác để xây dựng quy trình kiểm tra chất lượng khép kín chưa?
Hạ tầng camera và thiết bị hiện có	Doanh nghiệp có thể tận dụng camera công nghiệp, hệ thống chiếu sáng và hạ tầng Machine Vision sẵn có hay cần đầu tư mới toàn bộ?
Khả năng mở rộng trong tương lai	Hệ thống AOI có thể dễ dàng mở rộng sang nhiều dây chuyền, nhiều loại sản phẩm hoặc nâng cấp lên AI Vision/Deep Learning khi nhu cầu kiểm tra chất lượng thay đổi không?
Yêu cầu về dữ liệu và truy xuất nguồn gốc	Doanh nghiệp có cần lưu trữ hình ảnh, nhật ký lỗi (Error Log), dữ liệu Traceability hoặc kết nối với hệ thống quản lý chất lượng để đáp ứng yêu cầu của khách hàng và các tiêu chuẩn như ISO 9001, IATF 16949?

Xem thêm: Ứng Dụng AI Trong Doanh Nghiệp Cho Hiệu Quả Tối Đa

SotaVision – Giải Pháp Kiểm Tra Quang Học Ứng Dụng AI Vision Cho Doanh Nghiệp Sản Xuất

Xuất phát từ chính những hạn chế của AOI truyền thống đã đề cập ở trên, đặc biệt là tỷ lệ false positive cao và khả năng thích ứng kém khi sản phẩm thay đổi, SotaVision được SotaTek phát triển như một giải pháp thế hệ mới, ứng dụng AI Vision.

Không phụ thuộc vào ngưỡng và luật do kỹ sư lập trình thủ công, SotaVision sử dụng mô hình AI được huấn luyện để nhận diện lỗi một cách linh hoạt, có khả năng thích ứng tốt hơn với sự biến động của sản phẩm trên dây chuyền thực tế.

Một số năng lực kỹ thuật đáng chú ý của SotaVision gồm:

• Tốc độ suy luận (inference) dưới 50 mili giây, đáp ứng yêu cầu kiểm tra thời gian thực trên dây chuyền tốc độ cao.
• Độ chính xác phát hiện lỗi lên đến 99,99%, giúp giảm đáng kể tỷ lệ false positive và false negative so với AOI rule-based.
• Khả năng phát hiện lỗi ở mức độ chi tiết 0,1mm, phù hợp với các sản phẩm có yêu cầu kiểm tra khắt khe như linh kiện điện tử, cảm biến quang học.
• Kiến trúc xử lý hoàn toàn tại biên (edge-only), giúp giảm độ trễ và không phụ thuộc vào kết nối máy chủ trung tâm.

SotaVision được phát triển dựa trên hợp tác nghiên cứu và phát triển cùng Đại học Quốc gia Việt Nam và đã được triển khai thực tế tại LG Innotek như một case study tham chiếu về hiệu quả ứng dụng AI Vision trong kiểm tra chất lượng công nghiệp.

Giải pháp đặc biệt phù hợp với bối cảnh sản xuất điện tử tại khu vực Đông Nam Á, nơi Việt Nam ghi nhận kim ngạch xuất khẩu máy tính, sản phẩm điện tử và linh kiện vượt 56 tỷ USD chỉ trong 5 tháng đầu năm 2026, tăng hơn 46% so với cùng kỳ năm trước (MoveToAsia), đồng thời thu hút 36,6 tỷ USD vốn FDI trong năm 2025, trong đó 28% hướng vào lĩnh vực sản xuất điện tử (Mordor Intelligence).

Trong bối cảnh sản lượng và yêu cầu chất lượng ngày càng tăng như vậy, các doanh nghiệp sản xuất tại Việt Nam, Thái Lan và Malaysia đang có nhu cầu rõ rệt với những giải pháp kiểm tra quang học tự động có thể vừa đảm bảo độ chính xác cao, vừa thích ứng linh hoạt với sự thay đổi liên tục của sản phẩm.

Xem thêm: SotaVision

Kết Luận

Có thể thấy, AOI đang đóng vai trò ngày càng quan trọng trong việc tự động hóa kiểm tra chất lượng, giúp doanh nghiệp phát hiện lỗi nhanh hơn, nâng cao độ chính xác và giảm sự phụ thuộc vào kiểm tra thủ công. Tuy nhiên, hiệu quả của hệ thống không chỉ đến từ công nghệ mà còn phụ thuộc vào việc lựa chọn giải pháp phù hợp với đặc thù sản phẩm, quy trình sản xuất và mục tiêu phát triển của doanh nghiệp.

Với định hướng phát triển các giải pháp AI Vision cho sản xuất, SotaVision mở rộng khả năng nhận diện những lỗi phức tạp thông qua Deep Learning, phân tích dữ liệu theo thời gian thực và dễ dàng tích hợp vào hệ thống sản xuất hiện hữu. Điều này giúp doanh nghiệp nâng cao hiệu quả kiểm tra chất lượng, tối ưu chi phí vận hành và tạo nền tảng cho quá trình chuyển đổi sang Smart Factory.

Bạn muốn đánh giá khả năng ứng dụng AOI hoặc tìm hiểu giải pháp AI Vision phù hợp với nhà máy của mình? Liên hệ với SotaVision để nhận tư vấn chuyên sâu, demo thực tế và lộ trình triển khai được thiết kế theo nhu cầu riêng của doanh nghiệp.
